教育机器人用沉头式塑料铆钉结构设计

　　在教育类机器人套件的结构装配体系中，这类沉头式塑料铆钉是应用频次极高的非金属紧固件，和常规金属螺丝、卡扣的定位逻辑完全不同，它的核心作用是实现轻量化塑胶结构件的快速免工具拼接，适配青少年科创教具、入门级机器人拼装套件的使用场景——这类场景下的装配主体大多是没有机械操作经验的学生，不需要额外准备螺丝刀、扳手等工具，仅靠手部按压就能完成两个甚至多个叠层塑胶板件的紧固连接，大幅降低套件的装配门槛。

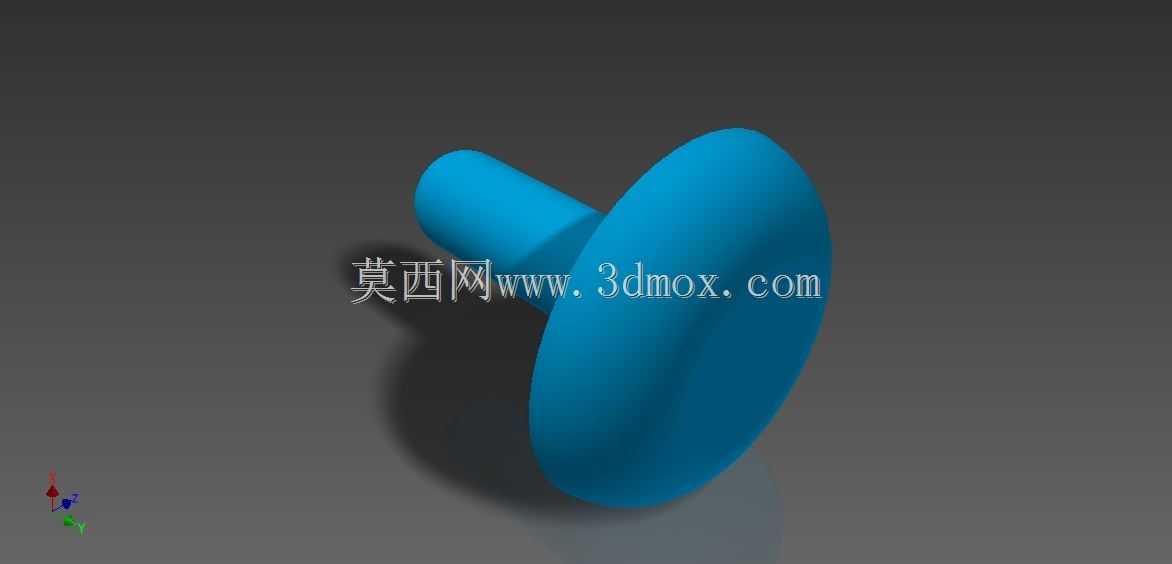

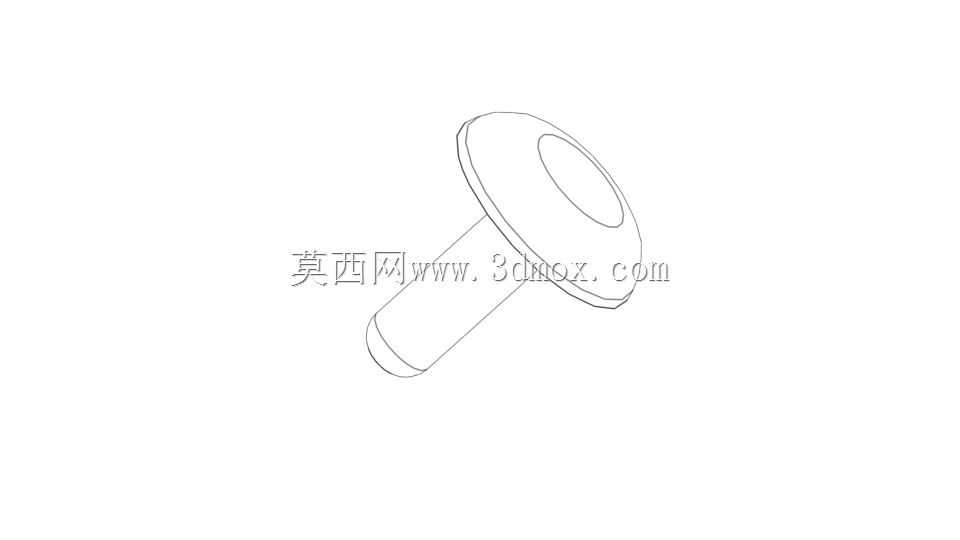

　　从结构设计逻辑来看，这款铆钉采用了圆盘式沉头帽加直杆插销的构型，头部的圆盘边缘做了圆弧过渡，既可以在压入安装孔后完全贴合板件表面，不会出现凸起刮手的问题，也能在板件受拉时提供足够的压合面，避免铆钉头部直接穿透塑胶板的安装孔。直杆部分的直径和常规教育套件的标准安装孔做了间隙适配，杆身没有设计额外的倒刺卡扣，这是因为教育机器人套件需要反复拆装调整结构，带倒刺的卡扣多次拆装后容易出现断裂或者卡滞，而光杆配合板件孔壁的微过盈量，既能保证装配后的结构稳定性，又能在需要拆解时用细杆从背面直接顶出，不会损伤板件或者铆钉本身，可重复拆装次数能满足科创教学中反复调整结构的需求。

　　实际选型应用时，需要重点关注几个安装边界参数：首先是铆钉头部的直径，要比板件上的安装孔直径大2mm以上，才能保证压入后头部完全覆盖孔位，不会出现下陷；其次是杆身的有效长度，要比所有叠装板件的总厚度大0.3-0.5mm，压入后杆身末端刚好和最下层板件的背面齐平，不会长出多余部分剐蹭其他运动部件，也不会因为长度不足导致压合不紧出现板件松动。和金属紧固件相比，这款塑料铆钉的自重更轻，不会给教育机器人的运动结构增加额外负载，同时塑胶材质本身有一定的形变余量，在机器人运行出现轻微碰撞时，铆钉可以通过微小形变吸收部分冲击，不会像金属螺丝那样直接出现螺纹滑牙或者板件开裂的问题。

　　在具体的装配场景中，这类铆钉主要用于固定机器人的主控板支架、传感器安装座、外壳盖板等非重载结构部位，不能用于电机座、轮轴固定座等需要承受大扭矩或者动态冲击的位置——塑胶本身的抗剪切强度有限，大负载下容易出现杆身断裂的问题。设计建模时，头部和杆身的衔接位置做了R0.5的圆角过渡，避免压装时应力集中导致头部和杆身衔接处断裂，整个零件采用一体注塑成型的工艺，不需要后续的二次加工，量产时的成本极低，非常适合大批量配套的教育机器人套件使用。另外，这款铆钉的沉头结构也适配大部分开源机器人结构件的沉孔设计，压入后表面完全平整，不会影响后续其他零件的叠装，也不会在机器人移动时勾挂到线缆或者其他外部障碍物。

　　从结构验证的角度来说，这类铆钉的压入力控制在15-20N区间是比较合适的，这个力度下10岁以上的青少年可以徒手按压完成装配，同时装配后两个板件之间的拉脱力能达到50N以上，完全满足教育机器人日常运行、搬运过程中的连接强度要求，不会出现正常使用下的松脱问题。杆身的圆柱度公差控制在0.05mm以内，和标准安装孔的同轴度适配性好，压入后不会出现板件错位的问题，能保证机器人结构拼装后的尺寸精度，避免因为连接错位导致齿轮啮合不良、轮子偏磨等常见的拼装问题。
