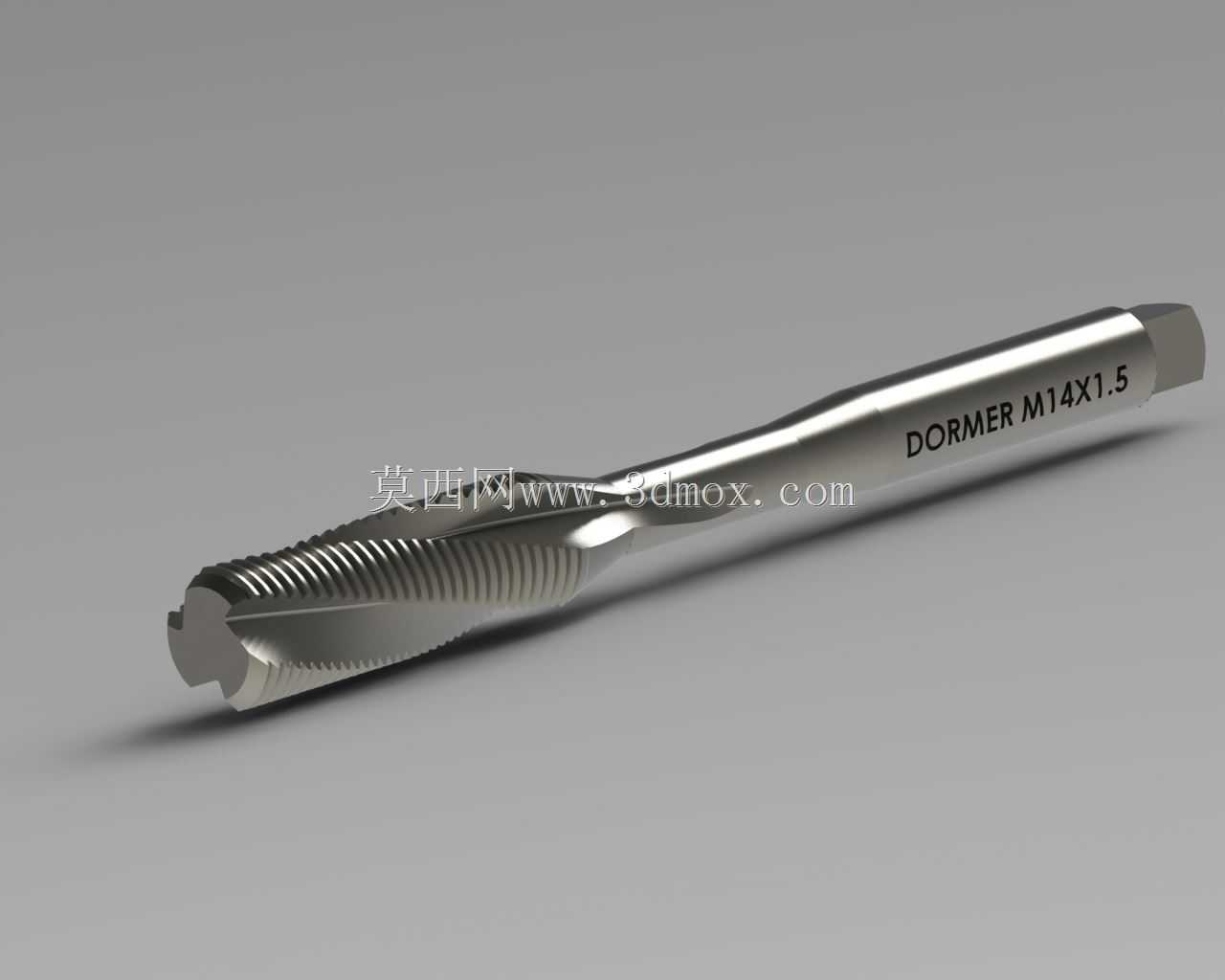

DORMER规格M14X1.5机用丝锥结构

　　在金属切削加工的内螺纹成型工序里，机用丝锥是批量加工场景下无法替代的成型刀具，这款M14X1.5规格的先端丝锥，主要适配普通碳钢、合金结构钢、有色金属等常见工件材料的通孔内螺纹加工，在通用机械装配、汽车零部件加工、五金结构件生产、模具配件加工等场景中应用广泛，不管是台式钻床、立式加工中心还是攻丝专机，只要匹配对应的装夹柄径与切削转速参数，就能完成稳定的内螺纹切削作业。从结构设计来看，这款丝锥采用直槽搭配先端切削导向的结构，和普通手用丝锥的分段切削设计不同，机用版本的切削锥部分做了优化的角度设计，切削负荷沿切削齿均匀分布，避免单齿受力过大出现崩刃问题，排屑槽的走向专门针对通孔加工的排屑方向设计，切削产生的铁屑会沿着槽体向工件下方排出，

　　不会出现铁屑挤在槽内刮伤已加工螺纹表面的问题，能有效提升内螺纹的表面光洁度，减少螺纹牙型缺损的不良率。柄部采用标准方尾结构，这个设计是为了和钻夹头、攻丝夹头的传动方孔配合，传递切削扭矩时不会出现打滑空转的问题，方尾的尺寸和柄部直径严格匹配对应规格的装夹标准，不需要额外做适配加工就能直接装夹在常规攻丝夹具上，装夹时只要保证方尾完全卡入夹头的方孔内，就能避免高速攻丝时刀具甩出的安全隐患。从尺寸边界来看，这款丝锥的螺纹部分公称直径为14mm，螺距1.5mm，属于细牙螺纹规格，对应的底孔加工尺寸需要控制在12.5mm左右，底孔的垂直度偏差需要控制在0.05mm以内，否则攻丝时会出现丝锥偏斜、螺纹牙型单边、甚至丝锥折断的问题；丝锥的总长度、

　　螺纹有效长度都符合标准机用丝锥的尺寸规范，加工时的有效攻丝深度可以覆盖常规M14细牙螺纹的连接深度需求，不需要额外定制加长杆就能完成大多数常规厚度工件的通孔攻丝作业。切削部分的牙型经过精密铲磨，牙型角严格控制在60度公制螺纹标准范围内，中径尺寸的公差带适配常用的6H内螺纹精度要求，加工出来的螺纹可以直接和同规格的外螺纹件配合，不需要额外做二次修牙，能满足绝大多数通用机械连接的螺纹精度要求。导向部分的设计也做了针对性优化，丝锥切入工件底孔时，前端的导向柱会先进入底孔，自动修正初始切入的角度偏差，降低对操作人员对刀精度的要求，即使是普通操作工人，只要底孔加工位置准确，就能攻出垂直度合格的内螺纹。在实际加工应用中，

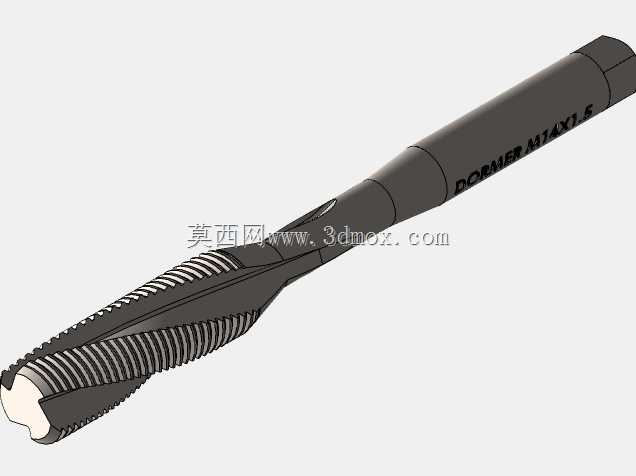

　　这款丝锥适配的切削线速度需要根据工件材料调整，加工普通低碳钢时可以采用稍高的转速，搭配对应的乳化切削液进行冷却润滑，减少切削齿的磨损；加工不锈钢等粘性材料时，需要适当降低转速，采用极压切削油润滑，避免积屑瘤附着在切削齿上影响螺纹精度。和螺旋槽丝锥相比，这种先端直槽结构的丝锥刚性更好，在加工硬度稍高的钢材时不容易出现断刀问题，单位时间的加工效率更高，刀具寿命也更长，适合大批量通孔螺纹的加工场景。建模过程中，对切削齿的螺旋排屑结构、牙型的铲磨角度、柄部方尾的公差配合都做了还原，每个切削齿的后角、前角参数都参考实际刀具的加工参数设计，槽体的曲面过渡做了平滑处理，避免应力集中的结构问题，整体模型的尺寸边界和实物完全一致，可以直接用于加工工艺模拟、刀具装配干涉检查、攻丝工序的运动仿真等场景，帮助工艺人员提前预判加工过程中可能出现的干涉、碰撞问题，减少实际试切过程中的刀具损耗和工件报废率。
