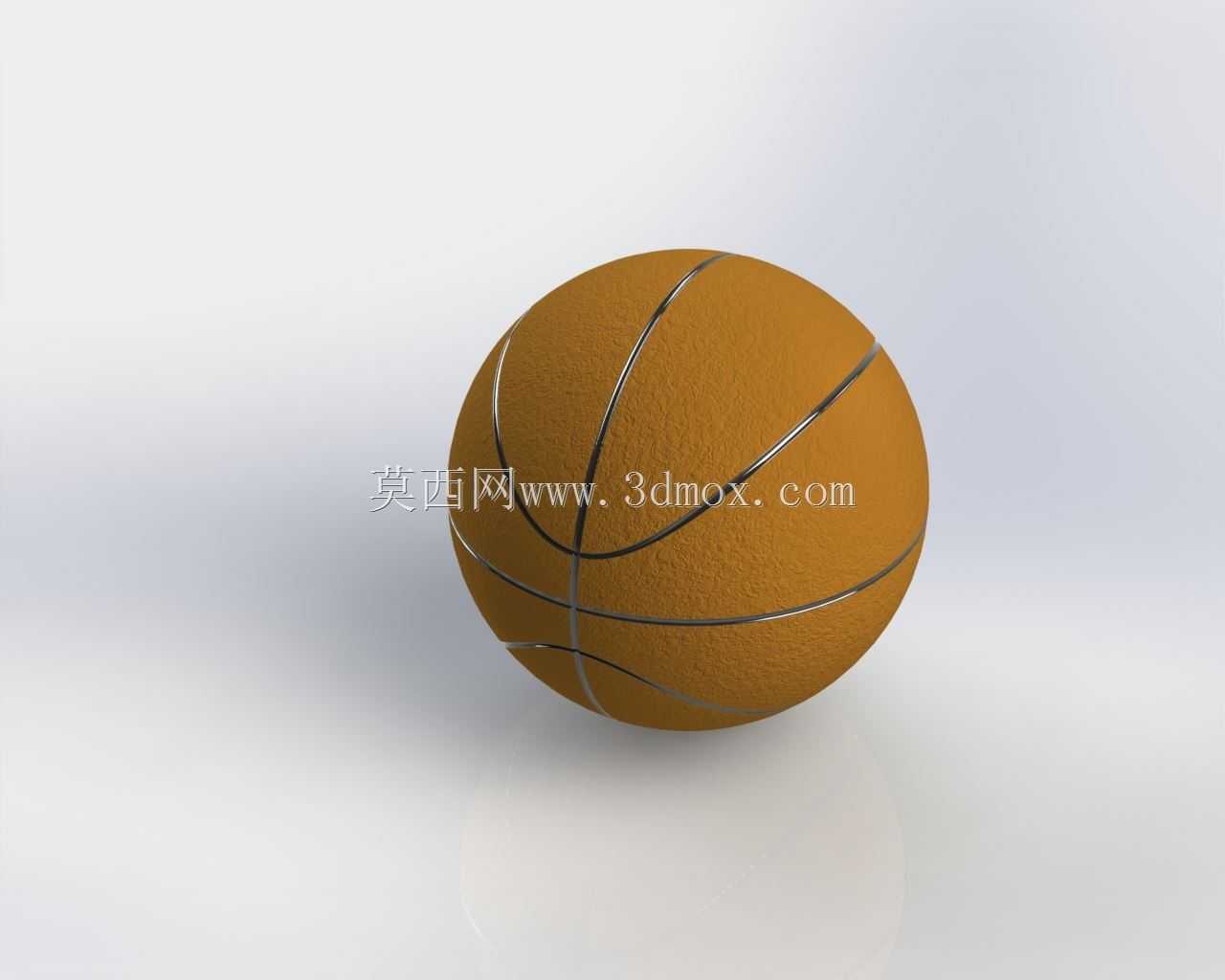

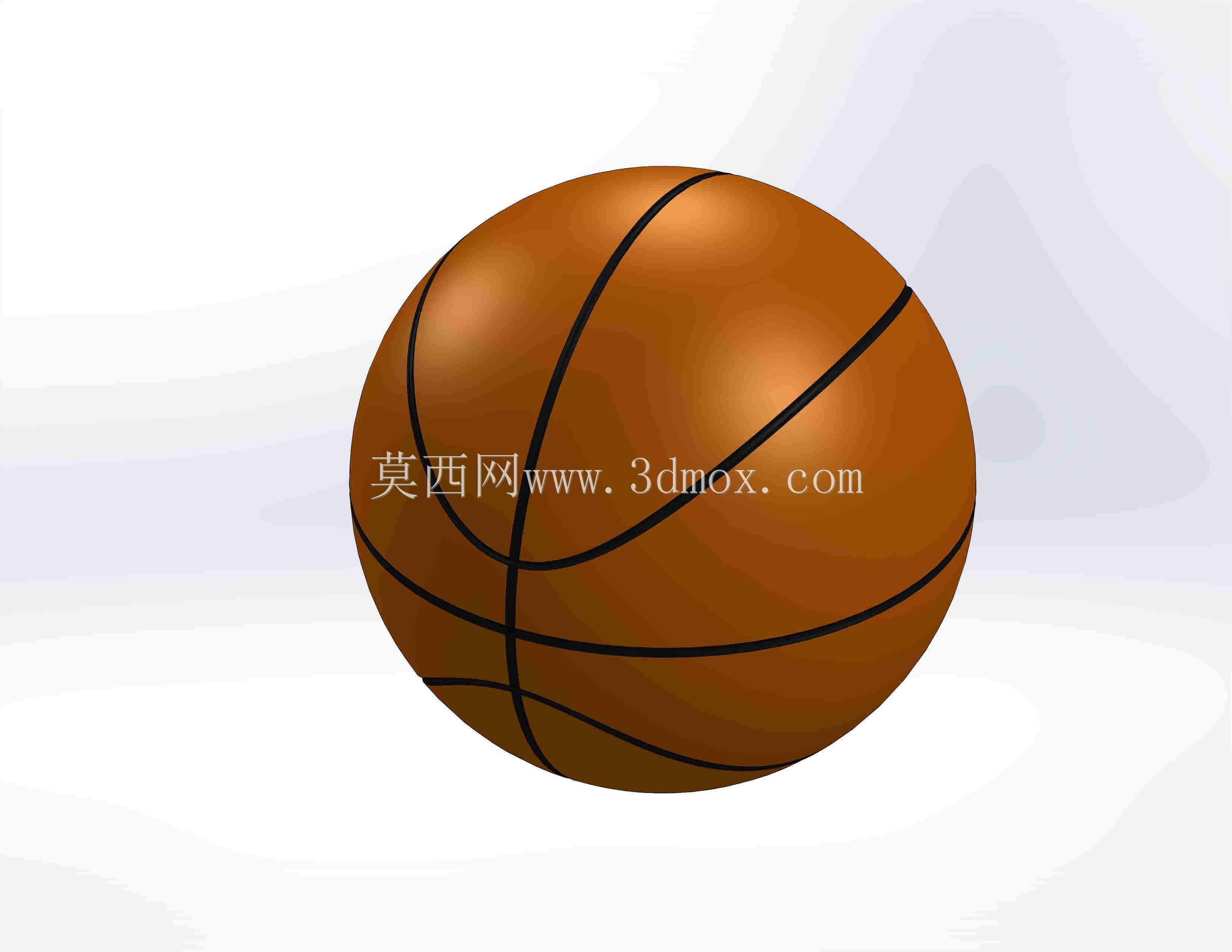

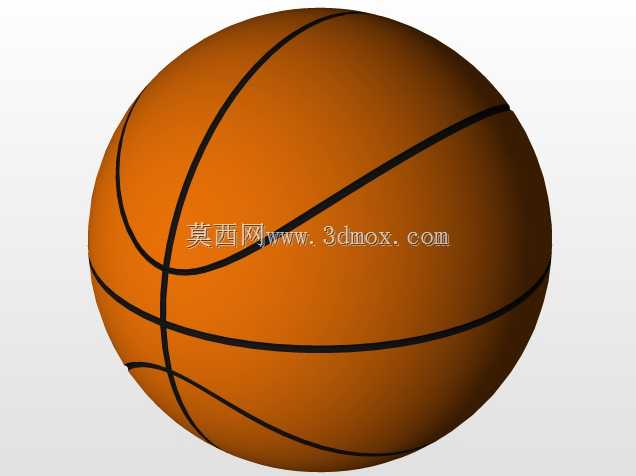

标准比赛用篮球曲面结构三维数模

　　本次构建的篮球三维数模，完全参照成年男子正式比赛用球的结构参数完成曲面搭建，可直接用于体育器材研发阶段的结构验证、运动仿真场景搭建、文创产品衍生设计等多个工程场景。从实际应用层面看，该数模既可以作为体育装备生产企业开模前的结构校核基准，也能适配虚拟体育赛事场景的渲染需求，还可用于教学场景中讲解复杂球面分片曲面的建模逻辑，覆盖从工业生产到数字内容制作的多维度使用需求。

　　建模过程中优先还原了篮球经典的八片对称拼接结构，摒弃了简单球体贴图的偷懒做法，每一片球面分片都严格按照实际篮球的接缝走向做曲面拆分，接缝处的凹槽深度控制在1.2mm，完全匹配实际生产中贴皮接缝的凸起余量，避免渲染或3D打印时出现接缝失真的问题。球面整体曲率经过反复校核，整球直径控制在246mm，完全符合七号标准篮球的尺寸公差要求，球面任意一点到球心的距离偏差不超过0.5mm，保证做运动仿真时篮球的弹跳、滚动轨迹不会因为曲面偏差出现计算错误。

　　从设计思路上看，建模时没有直接采用整球旋转的简单方式，而是先绘制单块球面分片的轮廓线，通过投影到基准球面得到分片的基础曲面，再对接缝边缘做倒圆角处理，模拟实际生产中皮料边缘的缝合过渡。球面上的筋线结构并非简单的贴图纹理，而是做了0.8mm的凸起特征，完全还原真实篮球表面防滑筋的触感结构，若后续需要做有限元受力分析，该特征可以直接用于模拟篮球接触地面、手掌时的摩擦力分布，不需要二次重构特征。

　　考虑到不同场景的使用需求，数模的曲面做了分层处理，外层的防滑纹理层、中间的结构支撑层、内层的气密层都做了独立的曲面分组，做产品结构设计时可以直接给不同层分配对应的材料参数，比如外层赋予耐磨PU材质属性、中间层赋予缠纱层的弹性参数、内层赋予丁基内胆的气密属性，不需要重新拆分零件。安装边界层面，该数模为独立完整球体，没有额外的安装接口，若用于篮球投篮机等配套设备的设计，可直接以球心为基准定位，球面到设备篮筐、送球机构的安全间隙可以直接通过装配约束测量，不需要额外做尺寸换算。

　　在曲面质量控制上，所有拼接曲面都做了G2连续处理，不存在曲面褶皱、收敛点等建模缺陷，不管是做高精度的Keyshot渲染，还是导出STL格式做3D打印手板，都不会出现破面、三角面畸变的问题。针对运动仿真的需求，数模的质心严格设置在球心位置，转动惯量参数按照标准篮球的重量600g做了预设，导入动力学仿真软件时可以直接调用参数，不需要反复调试质量属性。另外，数模预留了纹理自定义的接口，若需要做不同花色、不同品牌标识的篮球衍生设计，只需要替换对应分片的曲面纹理即可，不需要重构整体曲面结构，能大幅降低同系列产品的建模周期。
