精密十字轴式万向传动连接构件

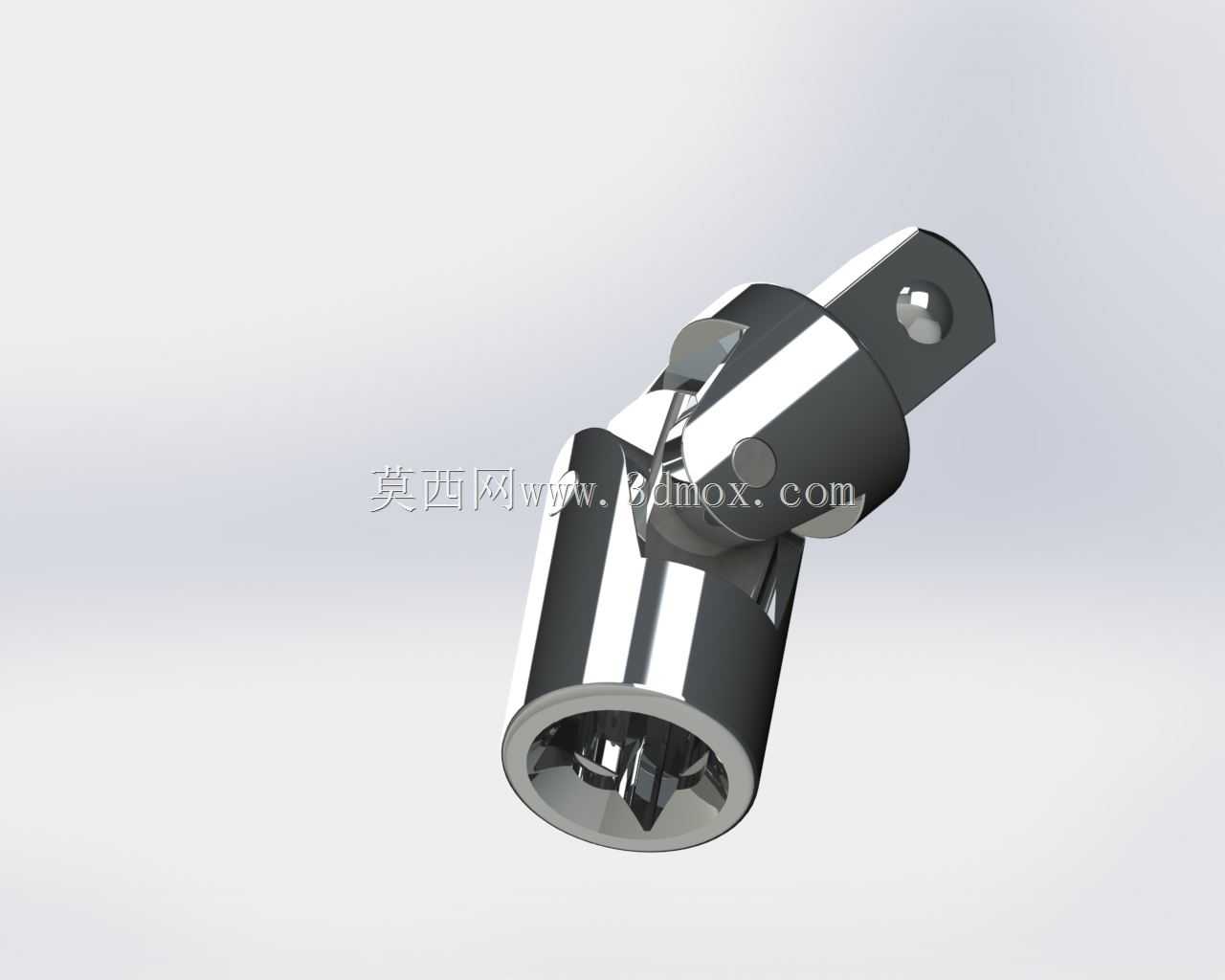

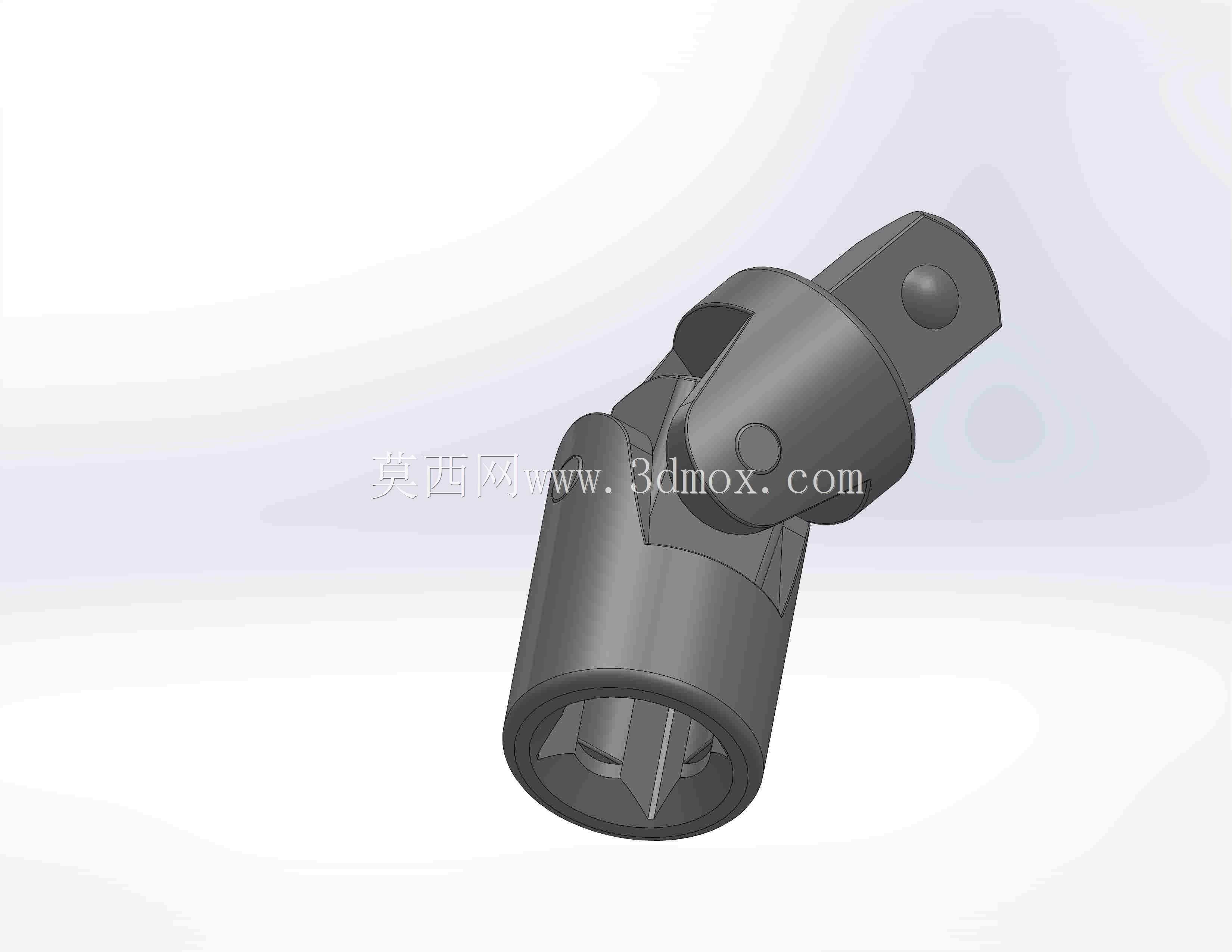

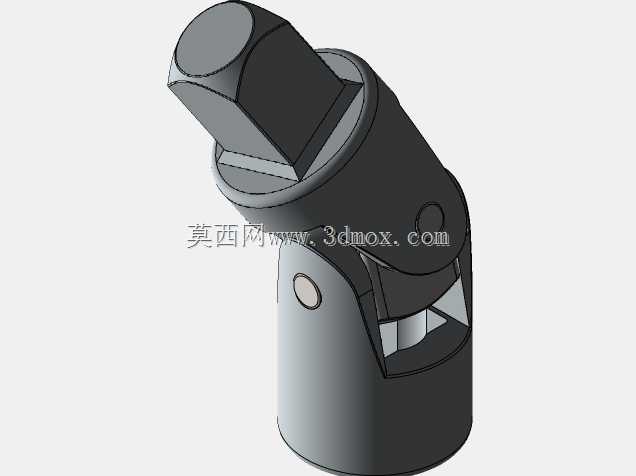

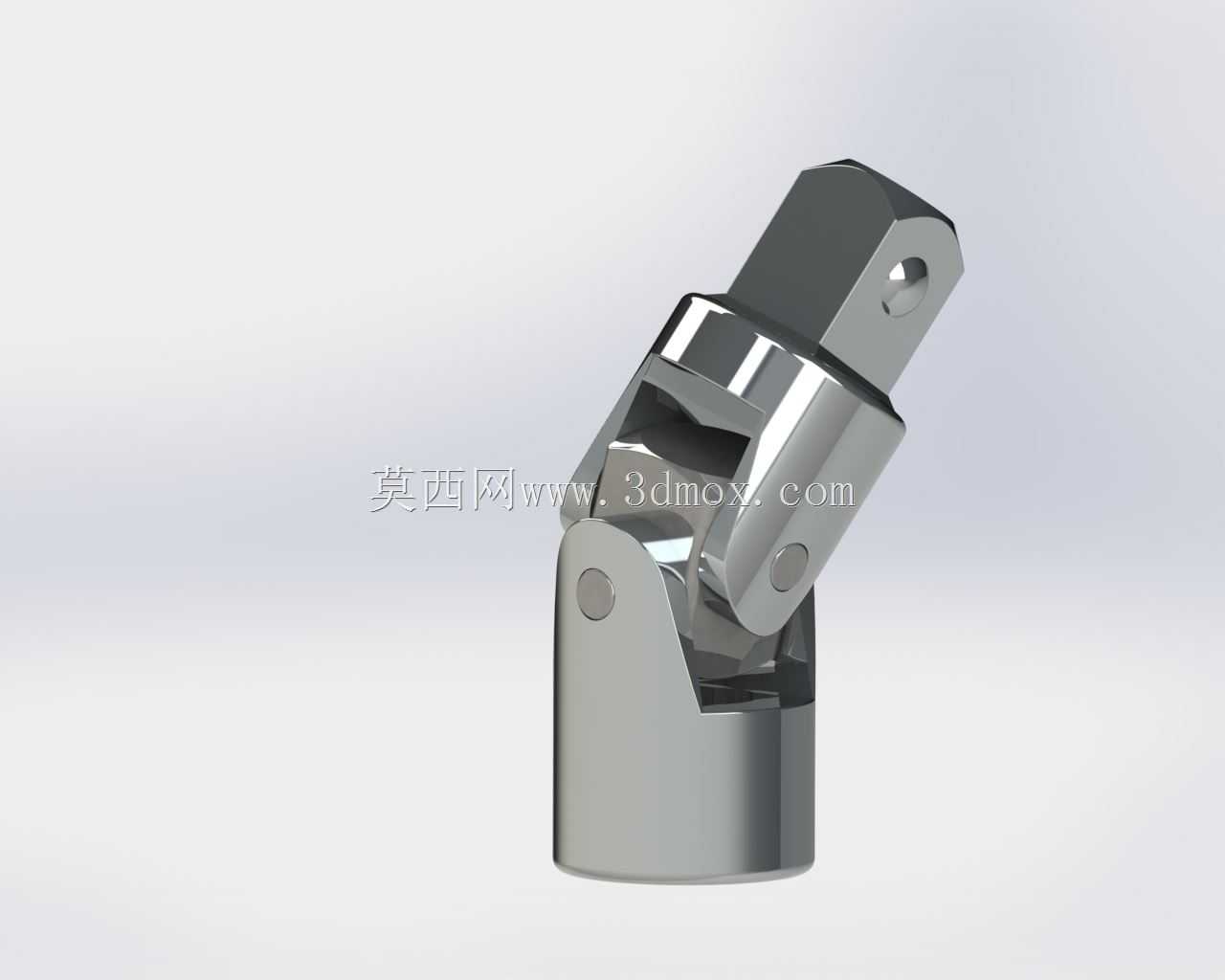

　　在跨轴系动力传递场景中，这类万向连接构件是解决两轴存在空间夹角、安装对中偏差问题的核心部件，常见于机床进给机构、汽车转向操纵系统、轻工输送线传动端、农用机械动力输出单元等需要变角度传递扭矩的工位，区别于刚性联轴器仅能补偿极小同轴度误差的特性，这类构件可在两轴轴线夹角持续动态变化的工况下保持稳定的扭矩输出，不会因为轴系偏摆产生卡滞或附加载荷。从结构设计逻辑来看，该构件采用单十字轴式铰接布局，两端分别设置带安装孔的连接端，一端为圆柱套接结构可与主动轴端实现轴孔配合，通过侧面销钉孔穿入定位销完成周向与轴向固定，另一端为扁头带孔结构可与从动端的叉形接头铰接配合，中间十字轴的四个轴颈分别嵌入两端叉架的轴承孔内，铰接面预留合理的转动间隙，

　　既保证各转动副的灵活度，又避免间隙过大造成传动回差。设计过程中需要重点校核十字轴轴颈的接触应力与叉架的抗弯强度，因为动力传递过程中，十字轴轴颈会承受周期性的交变接触载荷，若轴颈直径过小或表面硬度不足，长期运行后容易出现压痕、磨损甚至断裂问题，因此建模时需要对十字轴与叉架的配合面做圆角过渡处理，减少应力集中，同时各铰接孔的同轴度、位置度公差需要严格控制，避免装配后出现转动卡涩。从安装边界来看，这类小型万向节的适配轴径通常在10-20mm区间，整体收拢状态下的轴向长度不超过80mm，最大允许工作夹角可达35°，安装时需要注意两端轴系的轴向窜动量不能超过构件的伸缩补偿范围，若应用在转速超过1000rpm的传动场景，

　　还需要对铰接副做润滑脂加注通道设计，定期补充润滑脂降低转动摩擦损耗。实际选型应用时，不能仅看额定扭矩参数，还要结合工作转速、动态摆角范围、安装空间尺寸综合判断，比如在手动操纵的转向机构中，对传动回差的容忍度较高，可适当放宽铰接副的配合间隙，降低加工成本；而在精密进给传动场景中，则需要严格控制各铰接副的配合公差，必要时采用滚针轴承替代直接滑动摩擦，提升传动精度与使用寿命。建模过程中需要重点还原各铰接部件的装配关系，十字轴与两端叉架的配合需要保留合理的装配间隙，不能出现干涉问题，同时连接端的销孔、扁头结构尺寸需要符合常规机械安装的通用标准，保证模型可直接用于虚拟装配验证、运动仿真分析，帮助设计人员提前排查轴系运动过程中的干涉风险，校核不同摆角下的传动效率变化。
