螺旋输送用等距变径运输螺杆结构

　　在散料连续输送的工况场景里，这类螺杆是螺旋给料、水平输送设备的核心做功部件，日常接触的粮食转运、粉体配料、化工颗粒输送、污泥挤送环节都能见到同结构部件的应用，它的核心作用是通过自身回转时螺旋叶片的轴向推力，把料仓内落至螺杆槽的物料持续向出料端推送，整个输送过程处于封闭或半封闭的槽体内，不会出现散料洒落、粉尘外溢的问题，相比皮带输送更适合小颗粒、粉体、有一定粘性的散料输送场景。

　　从结构设计逻辑来看，这款螺杆采用等导程螺旋叶片搭配变径轴体的结构，靠近进料端的轴径更小，能预留更大的叶片间容料空间，避免进料口处物料堆积架桥，随着向出料端延伸，轴径逐步增大，叶片间的容腔逐步收窄，能对输送过程中的物料形成轻微的压实作用，减少物料在输送过程中裹带的气体，同时避免出料端因为物料蓬松导致的下料不均匀问题，尤其是在计量配料的输送场景里，这种变径轴设计能让出料端的物料填充率更稳定，提升计量精度。叶片和中心轴采用连续焊接的连接方式，叶片边缘做了小圆弧倒角处理，一方面减少叶片和输送槽内壁的刮擦风险，另一方面避免尖锐棱角勾挂纤维类物料，比如输送秸秆碎料、化纤颗粒时不会出现物料缠绕轴体的问题。螺杆两端的连接轴头做了同轴度定位设计，一端是带内孔的连接端，可以直接和驱动端的联轴器嵌套配合，另一端是光轴支撑端，能直接装入端部的带座轴承内，安装时不需要额外做轴头的适配加工，只要保证两端轴承座的同轴度误差控制在0.1mm以内，就能避免螺杆回转时出现径向跳动，刮蹭输送槽内壁。

　　从安装边界尺寸来看，这类螺杆的有效输送长度要匹配对应输送槽的内部长度，叶片外径和输送槽内壁的单边间隙控制在2-5mm区间，间隙过大会导致物料在叶片和槽壁之间残留，长期运行后出现物料板结卡滞，间隙过小则会因为加工、安装的形位公差导致运行干涉。轴头的伸出长度要匹配联轴器、轴承座的安装尺寸，端部的密封件安装位要预留足够的轴向空间，避免运行时密封件和轴肩产生摩擦。在实际选型适配时，要根据输送物料的磨琢性调整叶片的厚度，比如输送石英砂、矿粉这类高磨琢性物料时，叶片厚度要比输送粮食、塑料颗粒的规格加厚2-4mm，也可以在叶片边缘堆焊耐磨层提升使用寿命；如果输送有一定腐蚀性的物料，比如化工盐类、含水率较高的污泥，整个螺杆表面要做防腐镀层处理，避免长期接触物料出现锈蚀剥落，污染输送物料。

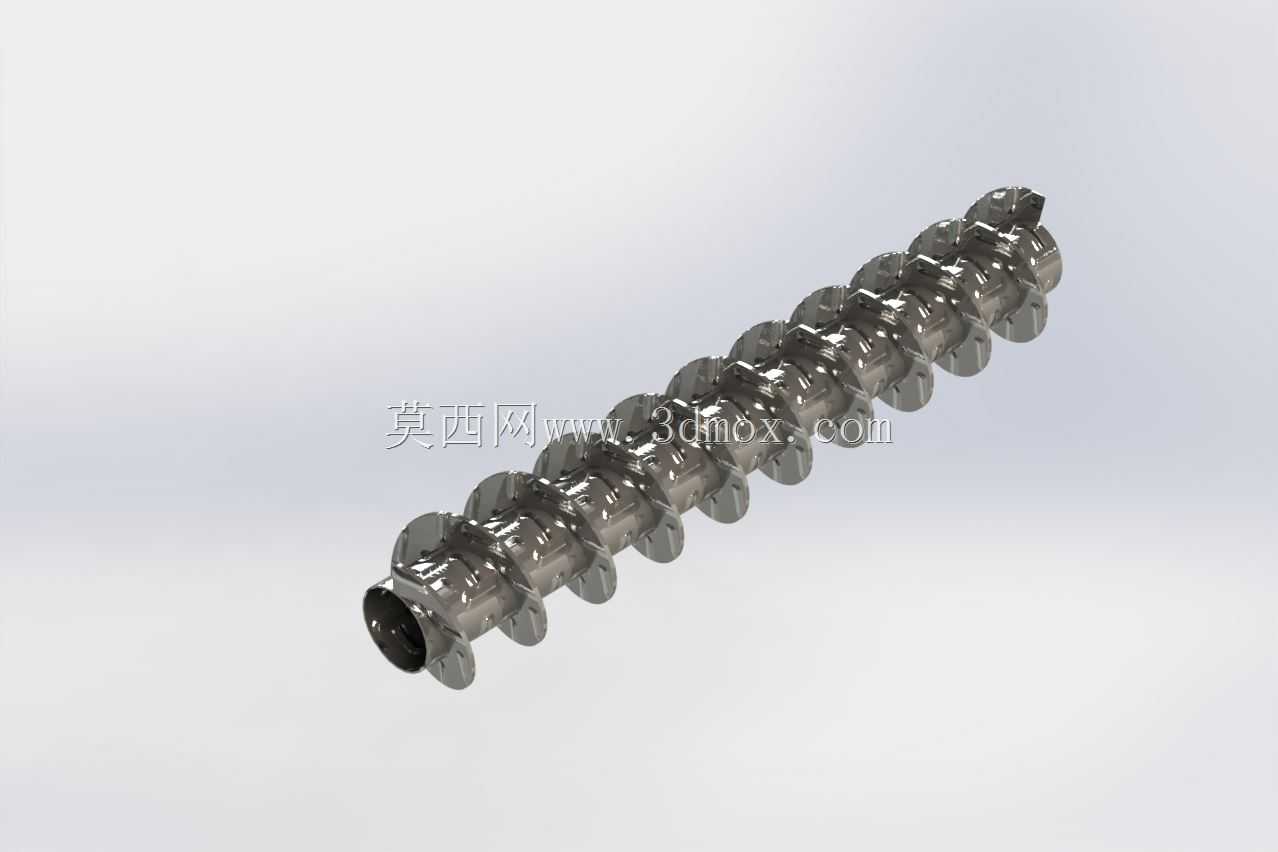

　　在三维建模过程中，这类螺杆的建模重点是螺旋叶片的扫掠路径精度，要保证螺旋导程的一致性，变径轴段的过渡圆角要平滑，避免出现应力集中的尖角，因为螺杆长期处于回转受扭的工况，轴径变化位置如果存在直角台阶，长期交变载荷下很容易出现疲劳断裂。建模时还要提前预留两端轴头的键槽、密封槽位置，和后续出工程图的加工尺寸保持一致，方便后续直接导出加工图纸用于生产制造。实际装配调试时，要先手动盘动螺杆确认转动无卡滞，再空载运行半小时检查轴承温升、螺杆跳动量，确认无异常后再加载物料运行，首次加载时要逐步提升进料量，避免瞬间进料过多导致螺杆过载扭断。
