铣削加工用可调式工件挡块结构

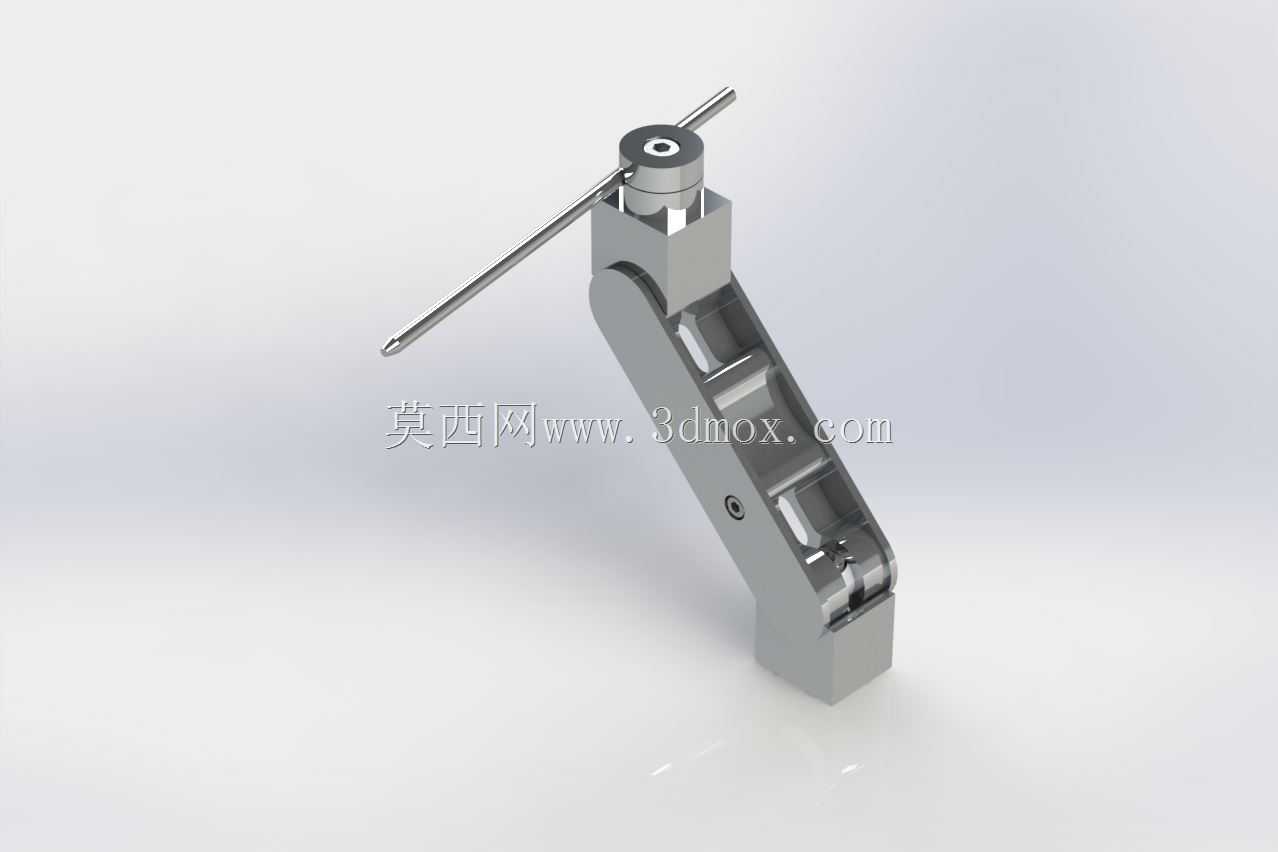

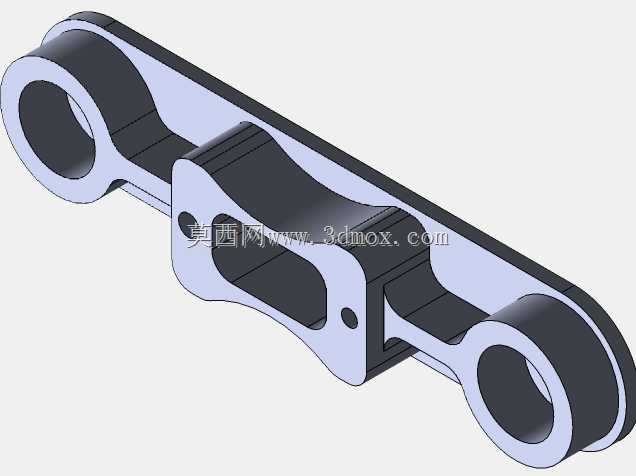

　　在普通立式铣床、小型数控铣削设备的批量零件加工场景里，这类工件挡块是工位上出镜率极高的辅助定位元件，很多一线操作师傅在做长条类、方块类金属零件的侧铣、端铣工序时，不会每次都花时间打表找正，靠这类可调挡块就能快速完成工件的粗定位，把工件靠紧挡块工作面后再轻夹压板，能省去至少三分之一的装夹辅助时间，尤其是小批量多品种的机加工车间，这类挡块的适配性直接影响班组的换产效率。从结构功能上看，这个挡块采用了斜置式的主体设计，和常见的直装式直角挡块不同，主体上开了通长的减重槽，一方面是减少整体的重量，方便操作人员快速挪动、调整安装位置，另一方面这些槽位同时也是安装调节的让位空间，配合侧面的锁紧螺钉，可以在一定范围内调整挡块的伸出高度和倾斜角度，

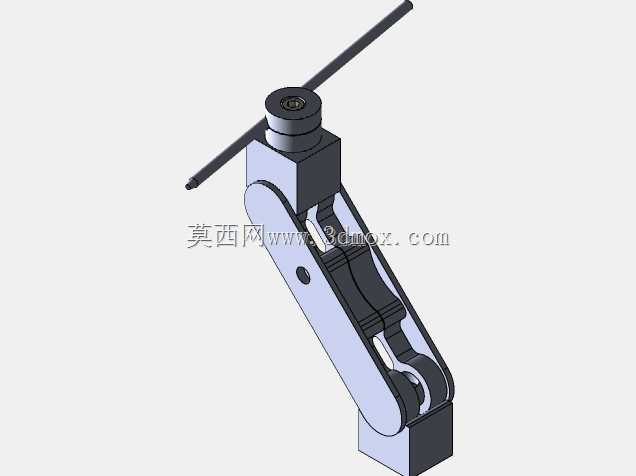

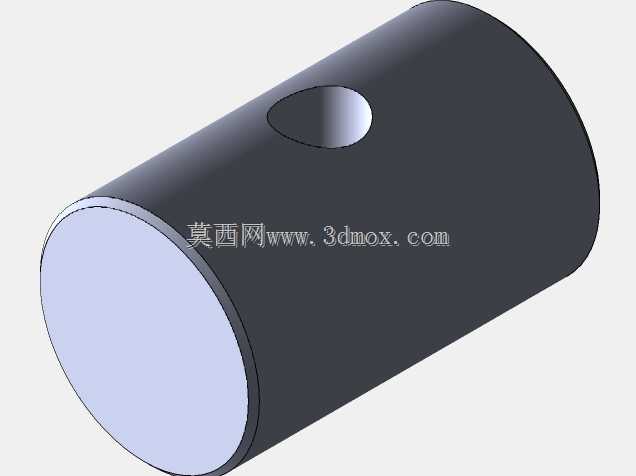

　　适配不同高度、不同装夹高度的工件定位需求。顶部的带杆锁紧组件是整个结构的调节核心，穿入主体的铰轴配合横向的操作杆，不需要额外的扳手工具，徒手就能扳动操作杆完成锁紧或者松脱，调整挡块的工作角度后，扳下操作杆就能靠内部的偏心结构把角度锁死，不会因为铣削过程中的振动出现松脱移位，这种快锁结构在频繁换产的工位上实用性很强，比传统的螺栓锁紧挡块调整效率高很多。设计思路上，这个挡块没有采用复杂的铸件结构，整体以铣削加工件为主，底部的安装基准面做了精磨处理，安装时可以直接贴紧机床工作台的T型槽侧面，或者靠压板压在工作台面上，不需要额外做适配的安装底座，主体的倾斜角度设置在15度到45度的可调区间，刚好覆盖大部分铣削工位里工件侧定位的角度需求，

　　既不会因为角度可调范围过大导致结构刚性不足，也不会因为范围太小限制使用场景。从安装边界来看，挡块主体的宽度控制在常规T型槽的间距范围内，安装时不会和相邻的压板、夹具组件产生干涉，底部的安装面长度足够保证锁紧后的稳定性，即使在大进给量的粗铣加工中，挡块承受工件的侧向挤压力时也不会出现翘头、移位的情况，顶部的操作杆长度做了合理限制，调整时不会碰到机床的主轴或者刀具，操作空间足够。实际使用中，这类挡块除了用在铣床上，也可以适配在平面磨床、小型钻床的工位上做工件的侧向定位，只要是需要靠紧定位的平面加工工序，都能通过调整挡块的角度和高度来适配，主体的限位工作面做了淬火处理，表面硬度足够，长期和工件的毛坯面、加工面接触摩擦也不会出现明显的凹痕，

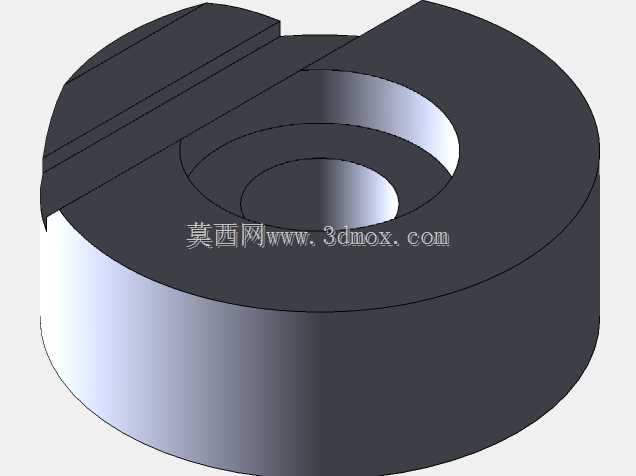

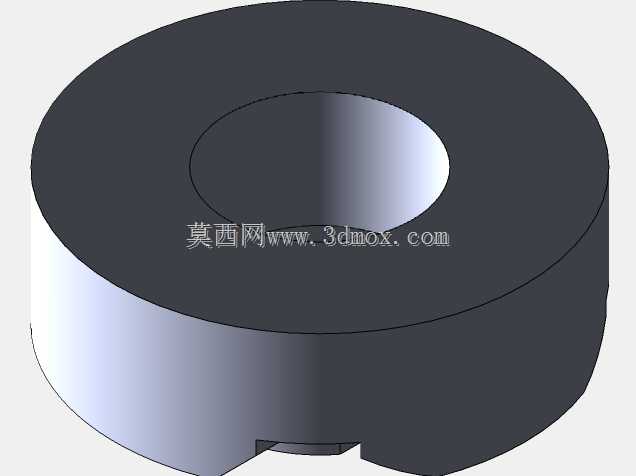

　　能长期保持定位精度，不需要频繁更换工作面的耐磨片。和市面上常见的固定式挡块相比，这种可调结构不需要准备多种不同高度、不同角度的挡块备件，一个就能覆盖大部分常规工件的定位需求，减少车间里工装备件的存放数量，也降低了操作人员找合适工装的时间成本。结构上没有易损的小零件，锁紧机构的偏心部件和主体是分体装配的，即使长期使用出现磨损，只需要更换对应的偏心轴套就能恢复锁紧力度，维护成本很低，适合加工车间这种高频率使用的工况环境。
