红色涂装互锁式扭链传动连接件

　　这类扭链常被用在轻载牵引、工位器具限位、小型防护门联动、装饰性传动结构当中，和普通滚子链的应用场景有明显区分，它没有滚子、套筒这类分体装配结构，整体由连续的金属杆料弯折成型后首尾互锁，单节链环的扭转角度经过反复校准，保证相邻链节在受拉状态下不会出现卡滞、别劲的情况。从结构设计逻辑来看，扭链的链环采用长椭圆闭环造型，环体截面为均匀的圆形杆料，弯折处的圆角半径经过严格控制，既避免弯折处应力集中导致受拉断裂，也保证相邻链环嵌套后有足够的活动间隙，在直线牵引状态下链环间的接触为线接触，摩擦阻力远低于面接触的普通链环，在小角度弯折转向时也能顺畅过渡，不会出现相邻链环咬死的问题。实际应用中，这类扭链的安装边界需要重点考量，单节链环的内长、

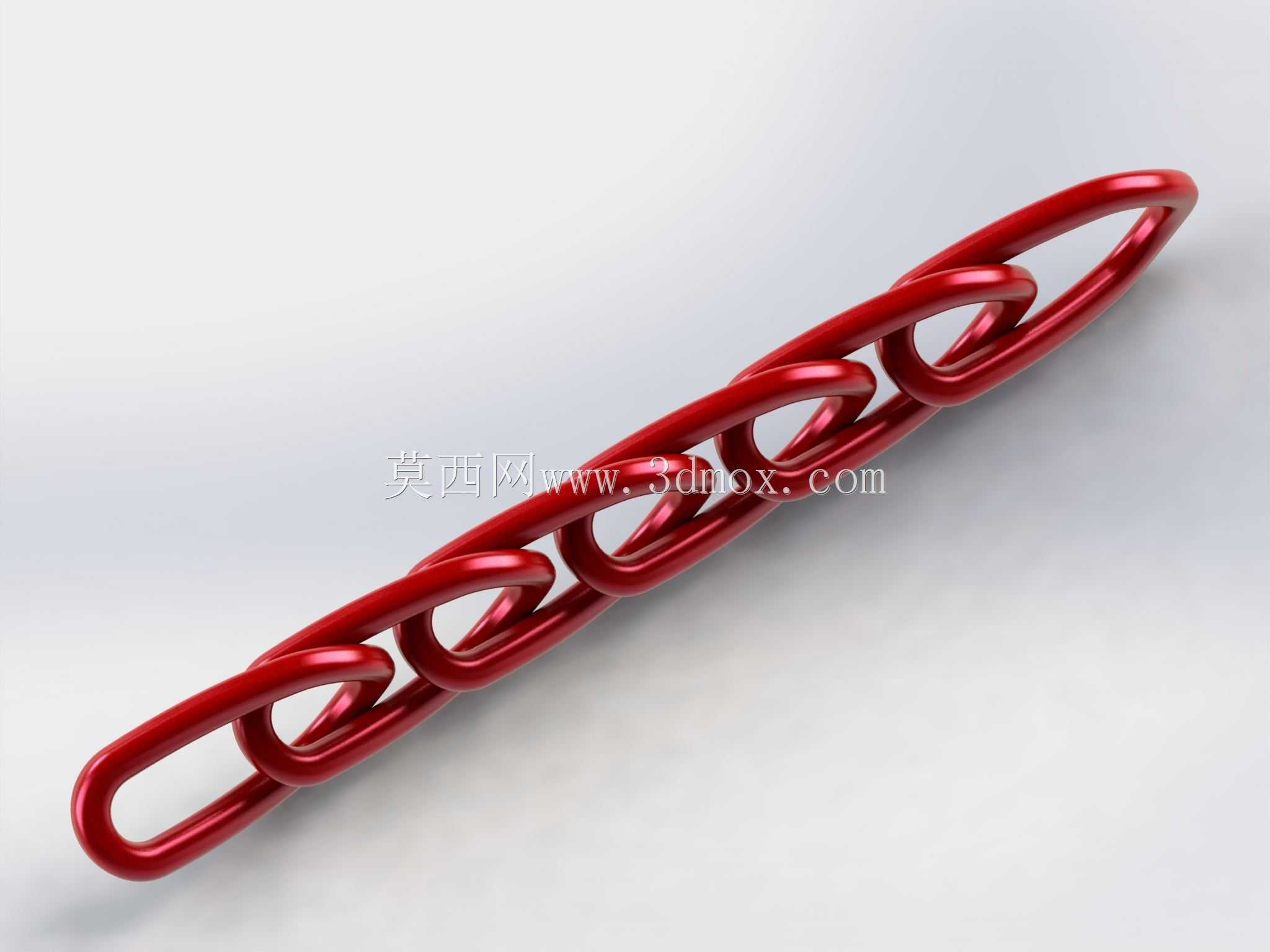

　　内宽尺寸决定了配套的挂点、连接销的直径上限，安装时要保证两端连接点的运动轨迹和链条的弯折方向匹配，因为这类扭链的弯折自由度主要集中在链环互锁的扭转方向，垂直于扭转平面的侧向弯折能力有限，如果安装时侧向偏载过大，很容易导致链环变形、互锁结构脱开。在设备配套场景里，比如小型工装的翻盖联动结构，用扭链做柔性连接件时，要计算好链条的总长度，保证翻盖开合到最大角度时链条刚好处于拉直受力状态，不会因为过长出现松脱垂挂，也不会因为过短导致翻盖无法完全打开；在轻载物料牵引场景下，比如小型输送线的工件挂装牵引，扭链的表面光滑度很重要，图中这类红色涂装的扭链，涂层均匀覆盖整个链环表面，既可以起到防锈作用，也能避免链环和被牵引工件接触时刮伤工件表面，

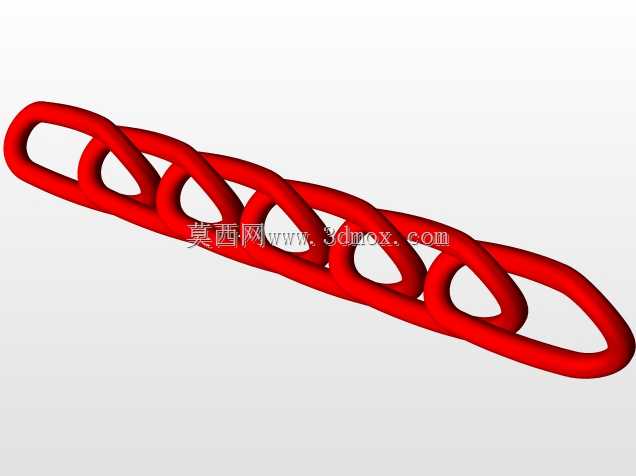

　　适合用在对外观防护有要求的民用产品、展示类设备的传动结构中。设计这类扭链三维模型时，首先要确定单节链环的杆料直径、长轴长度、短轴宽度三个核心参数，先做出单节链环的实体，再通过扭转、阵列、布尔运算的方式完成相邻链环的互锁配合，建模过程中要注意相邻链环之间预留合理的装配间隙，不能出现实体干涉，否则后续做运动仿真时会出现报错，实际生产中这个间隙也要控制在合理范围，间隙过大会导致链条受拉时晃动量过大，传动精度不足，间隙过小则会导致链环转动阻力大，长期使用后涂层磨损快，容易出现锈蚀卡滞。从受力特性来看，这类扭链的破断拉力主要由杆料直径、弯折处的成型工艺决定，因为没有额外的装配零件，整体的受力一致性更好，不会出现像滚子链那样销轴脱落、

　　套筒碎裂的失效形式，失效形式多为长期交变载荷下弯折处的疲劳断裂，所以在选型时要根据实际牵引载荷预留足够的安全系数，一般轻载场景下安全系数取4到6即可满足长期使用需求。另外在安装固定端，扭链的末端链环一般会配套卸扣或者连接螺栓，固定端的连接孔尺寸要和末端链环的杆径匹配，保证连接后链环可以自由转动，不能将链环直接刚性焊死在安装座上，否则会导致靠近固定端的第一节链环长期承受附加弯矩，大幅缩短使用寿命。在一些户外使用的场景下，这类带涂装的扭链还要考虑涂层的耐候性，红色涂装除了装饰作用外，也能起到安全警示的效果，用在设备防护门的联动结构上时，醒目的红色可以提醒操作人员注意链条的运动范围，避免夹手风险。建模时还要注意链环互锁处的接触区域处理，做渲染效果时要还原金属基材加表面涂层的质感，涂层的光泽度、反光特性要和实际五金件的喷塑效果匹配，不能做成过于光亮的电镀质感，因为这类扭链大多采用喷塑工艺做表面处理，光泽度偏半哑光，触感光滑但不会有镜面反射效果。
