环形弯曲螺旋弹性构件结构设计

　　在各类需要周向弹性补偿、环形空间缓冲吸能的机械结构场景中，这类环形弯曲螺旋构件的应用十分广泛，不同于常规直柱形螺旋弹簧仅能沿轴向提供弹力，该类构件将螺旋簧体沿环形轨迹弯曲成型，可在环形装配空间内沿周向、径向多维度提供弹性支撑力，常被用于环形密封结构的预紧、旋转部件的周向缓冲、异形装配腔的弹性补偿环节，比如大口径管道的快装密封结构中，这类构件可嵌入密封件的环形安装槽内，为密封胶圈提供均匀的周向预紧力，避免管道内部介质压力波动时出现密封面局部压合不足导致的泄漏问题；在部分旋转离合机构中，该构件可作为周向缓冲元件，吸收离合结合瞬间的周向冲击载荷，降低刚性碰撞带来的零件磨损与传动异响。

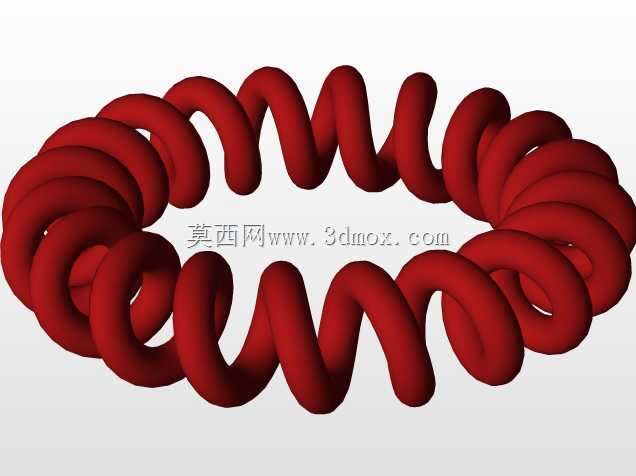

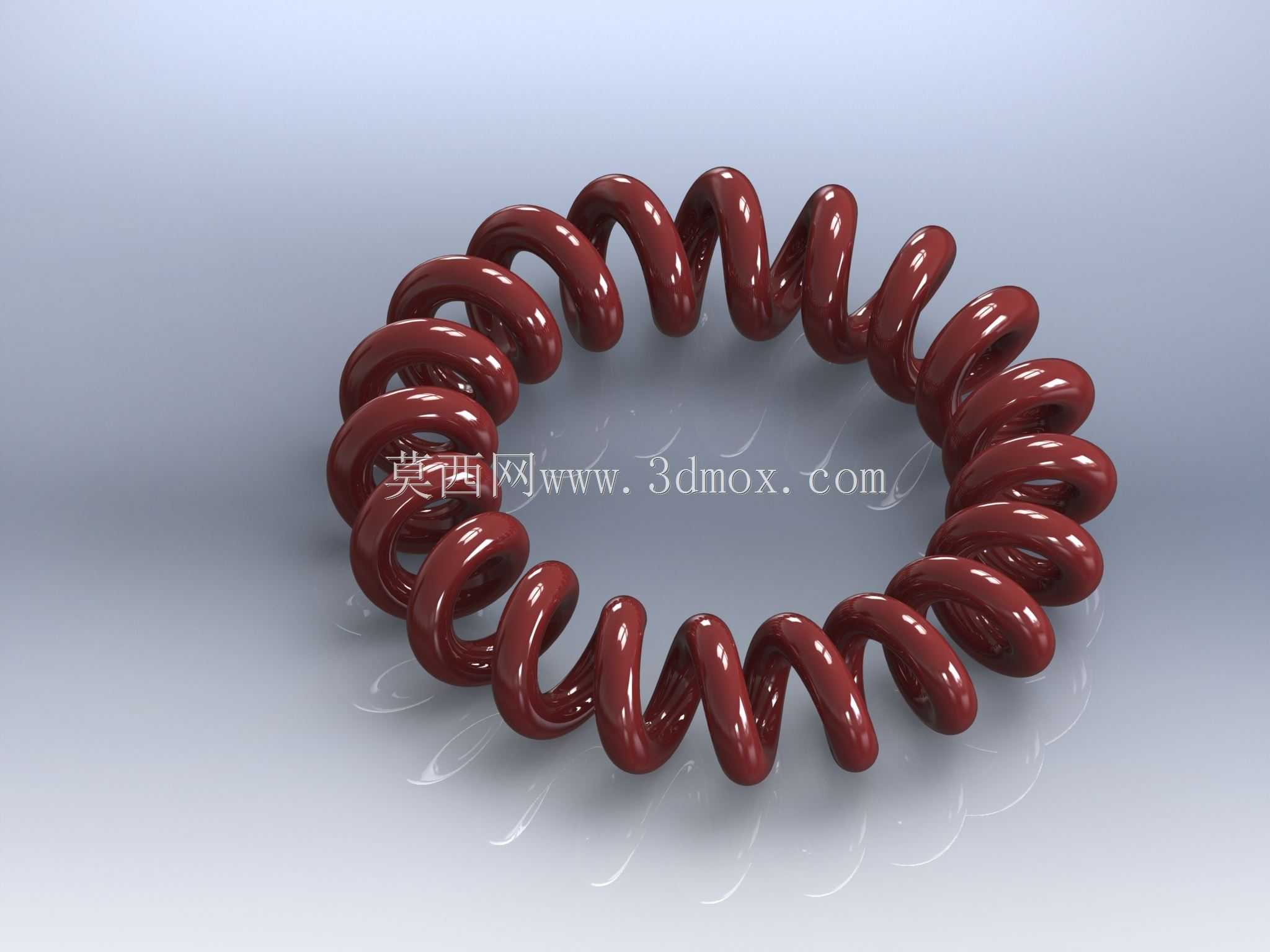

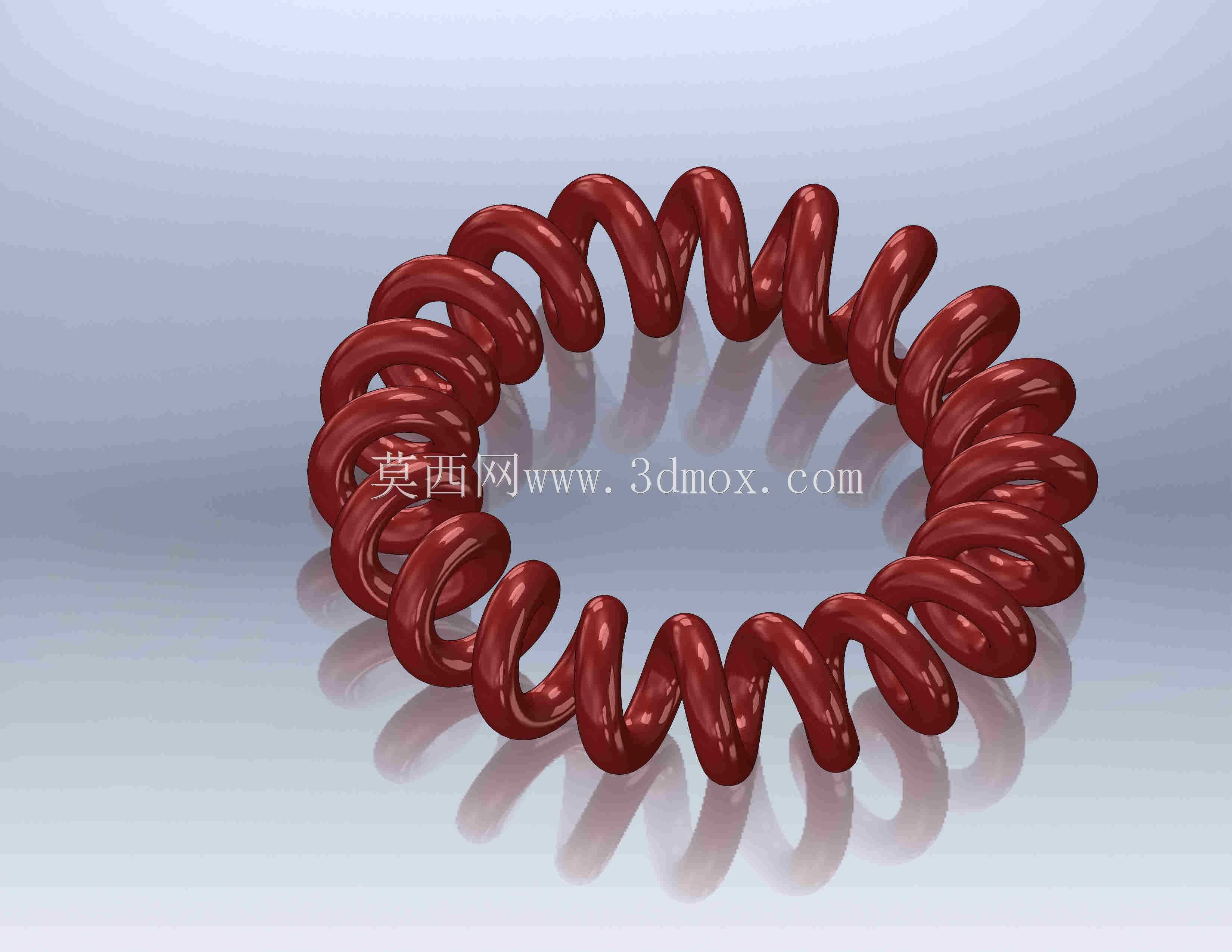

　　从功能特性来看，该构件的螺旋截面保持了圆柱螺旋弹簧的基础力学特性，单圈簧丝的螺旋升角、圈距经过匹配设计，可保证整体环形结构在受载时各段簧体的变形量均匀，不会出现局部应力集中导致的永久变形。簧体整体弯曲为闭合环形结构，两端的螺旋圈平滑衔接，无突出的连接端头，可完全嵌入环形安装槽内，不需要额外设计端头固定结构，装配时直接将构件卡入对应环形型腔即可完成安装，大幅降低了装配工序的复杂度。在受载时，环形结构的各段簧体同步产生弹性变形，可沿360度周向均匀输出弹性力，避免了常规直弹簧分段布置时出现的弹力分布不均问题。

　　设计这类构件时，首先需要根据安装腔的环形轨迹确定整体中径尺寸，匹配安装槽的截面宽度确定簧丝直径与螺旋圈的外径，保证构件装入安装槽后存在合理的径向预压缩量，既不会因为尺寸过大导致装配时出现卡滞、簧体额外受剪，也不会因为尺寸过小导致工作过程中构件在槽内窜动、出现偏载。螺旋圈的圈距设计需要结合目标载荷下的变形量要求计算，保证在额定压缩行程内，簧体的剪切应力处于材料许用应力范围内，同时要避免圈距过小导致受载时相邻簧圈出现并圈碰磨，加速簧体表面的疲劳磨损。簧体的环形弯曲曲率需要与安装槽的曲率完全匹配，弯曲过程中要控制每一段簧体的变形量，避免局部弯曲半径过小导致簧丝内部出现残余应力，影响构件的整体疲劳寿命。

　　从安装边界来看，该构件的装配空间为闭合环形型腔，型腔的截面深度需要略大于螺旋簧的截面半径，保证构件受压缩变形时不会突出型腔表面造成运动干涉；型腔的内壁表面粗糙度需要控制在合理范围内，避免粗糙表面的尖锐棱角划伤簧体表面的防护层，长期使用过程中出现锈蚀失效。在选型匹配时，需要根据工作场景的载荷特性确定材料选型，常规工况下选用碳素弹簧钢即可满足强度与弹性要求，在存在腐蚀介质的工作场景中，则需要匹配不锈钢材质或者做表面防腐处理，避免簧体被腐蚀后弹力衰减、出现断裂失效。这类构件的弹力特性经过调校后，可在较小的环形空间内提供稳定的弹性输出，相比其他异形弹性元件，其加工成型工艺更成熟，批量生产时的尺寸一致性更容易控制，在各类需要环形弹性支撑的机械结构中具备很高的应用性价比。
