波纹压型建筑屋面板材结构设计

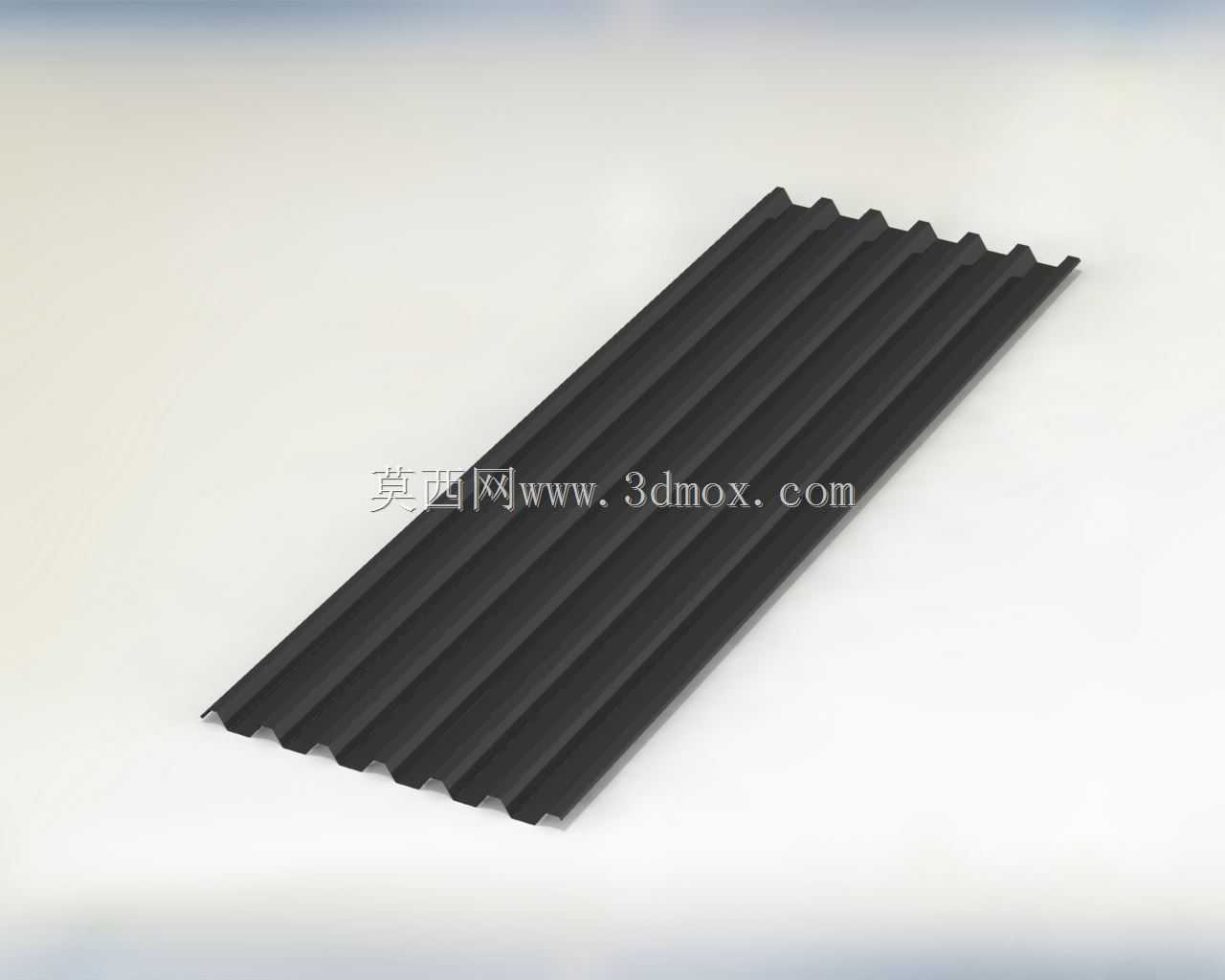

　　在工业厂房、临时仓储、大跨度公共建筑的屋面围护系统中，压型波纹屋面板是应用占比极高的构件，这类构件的设计核心需要平衡防水性能、结构刚度、安装便捷性三个核心维度，很多刚接触围护结构设计的工程师容易忽略板材有效覆盖宽度与总宽度的差值，导致排板计算时出现累计误差，最终现场安装出现板缝错位、搭接不足的渗漏隐患。这款波纹屋面板的设计，首先从截面构型上采用了连续梯形波纹压型，波峰与波谷的过渡圆角做了优化，既避免了压型加工时板材弯折处的应力集中导致的涂层开裂，也能让雨水在波谷内快速顺坡排出，不会在板面积存形成长期渗漏诱因。从尺寸边界来看，板材总宽度为955mm，实际安装后有效覆盖宽度为905mm，两侧预留的50mm宽度是专门的搭接边，

　　这个尺寸的设定是经过大量工程验证的：搭接宽度过窄会导致风揭作用下板边翘曲渗水，过宽则会浪费板材有效使用面积，提升项目材料成本，50mm的搭接量配合通长密封胶条与自攻螺钉的固定点位排布，刚好能满足大部分地区10级以下风荷载的屋面抗风揭要求。在实际项目选型时，结构工程师需要先根据建筑屋面的总跨度、坡面长度计算排板数量，用总坡面宽度除以单块板的有效覆盖宽度905mm来确定板材用量，不能直接用总宽度除以板材原宽955mm，否则会出现板材数量采购不足，最后收尾处缝隙过大的问题。这款板材的波纹走向是沿屋面坡度方向布置，安装时波峰朝上，相邻两块板的搭接边需要顺着当地常年主导风向搭接，避免逆风搭接导致雨水在风压作用下灌入板缝。从结构受力角度来说，

　　这种连续波纹的截面形式，相比平板结构的截面惯性矩提升了6倍以上，不需要在板下布置过密的檩条，常规1.2m间距的C型檩条就能满足0.5kN/㎡的屋面活荷载要求，包括后期屋面检修人员行走、少量积雪荷载都能可靠承载。设计这类板材的三维模型时，需要重点还原波纹的截面轮廓精度，尤其是搭接边的折边角度，很多新手建模时会把搭接边做成直角，实际生产中压型设备的折边是带有微小反水角度的，这个角度一般在5度左右，能让搭接缝处的水顺着板面向下流淌，不会顺着折边缝隙倒灌进板底。在不同的应用场景下，这类板材还可以根据需求在板底复合保温棉层，形成保温隔热的复合屋面板，但基础的板材截面尺寸是通用的，不管是单板还是复合板，有效覆盖宽度和总宽度的尺寸边界都保持一致，

　　方便不同项目的通用化选型。现场安装时，固定螺钉需要打在波峰位置，不能打在波谷内，否则螺钉穿透处的防水很难处理，长期使用后会出现钉孔渗水的问题，波峰处固定配合防水垫圈，能让雨水顺着波谷流走，不会接触到钉孔位置。另外板材的长度可以根据屋面坡面长度定制，尽量减少横向搭接，横向搭接的位置也需要设置在檩条支撑处，保证搭接位置有足够的结构支撑，避免人员踩踏时搭接处变形。很多项目在做屋面改造时，也会选用这类波纹屋面板替换老旧的水泥瓦面，因为它自重轻，每平米重量只有不到5kg，不会给原有屋面结构增加过多荷载，同时安装速度快，单块板有效覆盖宽度大，施工效率比传统瓦片高5倍以上。在建模过程中，还需要考虑板材的折弯回弹量，实际生产中0.5-0.8mm厚度的彩钢板压型时会有一定的回弹，所以模型里的波纹角度需要比实际生产的压型角度小1-2度，补偿回弹后的尺寸偏差，保证生产出来的板材搭接尺寸刚好匹配。对于有采光需求的区域，还可以用同截面尺寸的透明FRP采光板和这款屋面板搭配安装，因为截面尺寸完全一致，搭接缝可以完全贴合，不会出现缝隙不均的问题。在沿海高腐蚀区域，这类板材可以选用镀铝锌基板加氟碳涂层的材质，提升抗盐雾腐蚀能力，但截面尺寸和安装方式不需要做调整，通用化程度很高。
