车床卡盘用物料分配定位构件

　　在普通车床及数控车床的盘类、轴类零件装夹作业场景中，卡盘作为核心装夹执行部件，其配套的物料分配定位构件直接决定了多工位装夹的同步性与工件夹持的同轴度精度。这套构件采用模块化串联式结构设计，单组构件可适配三爪、四爪联动卡盘的扩展装夹需求，针对异形件、薄壁件的多点位均匀夹持场景做了专门的结构优化，避免传统单组卡爪夹持时出现的应力集中导致工件变形问题。从实际加工场景来看，当需要在车床上完成批量小尺寸零件的同步车削、或者对异形截面工件进行周向均匀定位时，这套分配构件可以将卡盘输入端的夹紧力均匀拆分传递到多个接触点位，每个夹持点位的接触端面都做了圆弧过渡处理，与工件接触时不会产生硬接触压痕，适配有色金属、薄壁塑料件等易损伤工件的装夹需求。

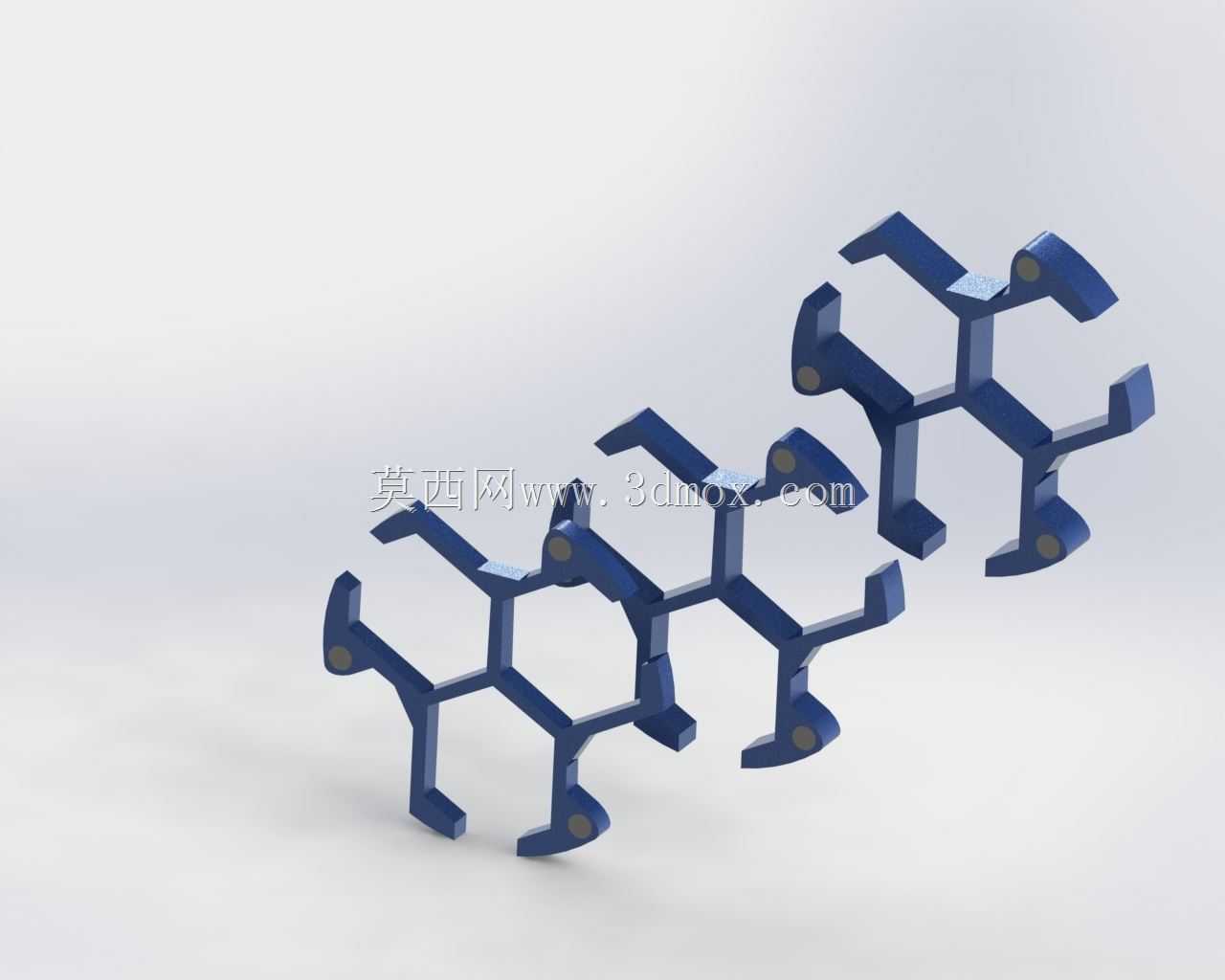

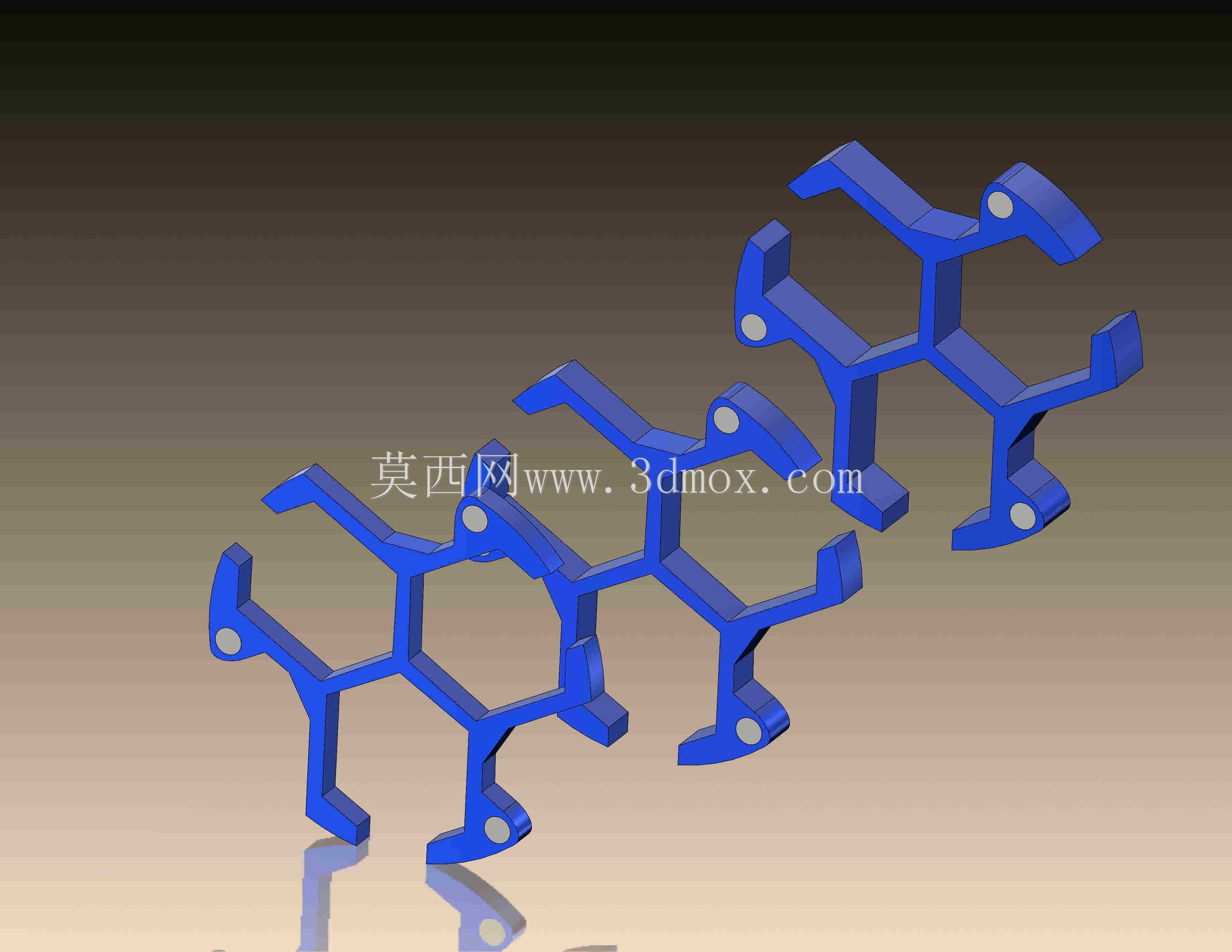

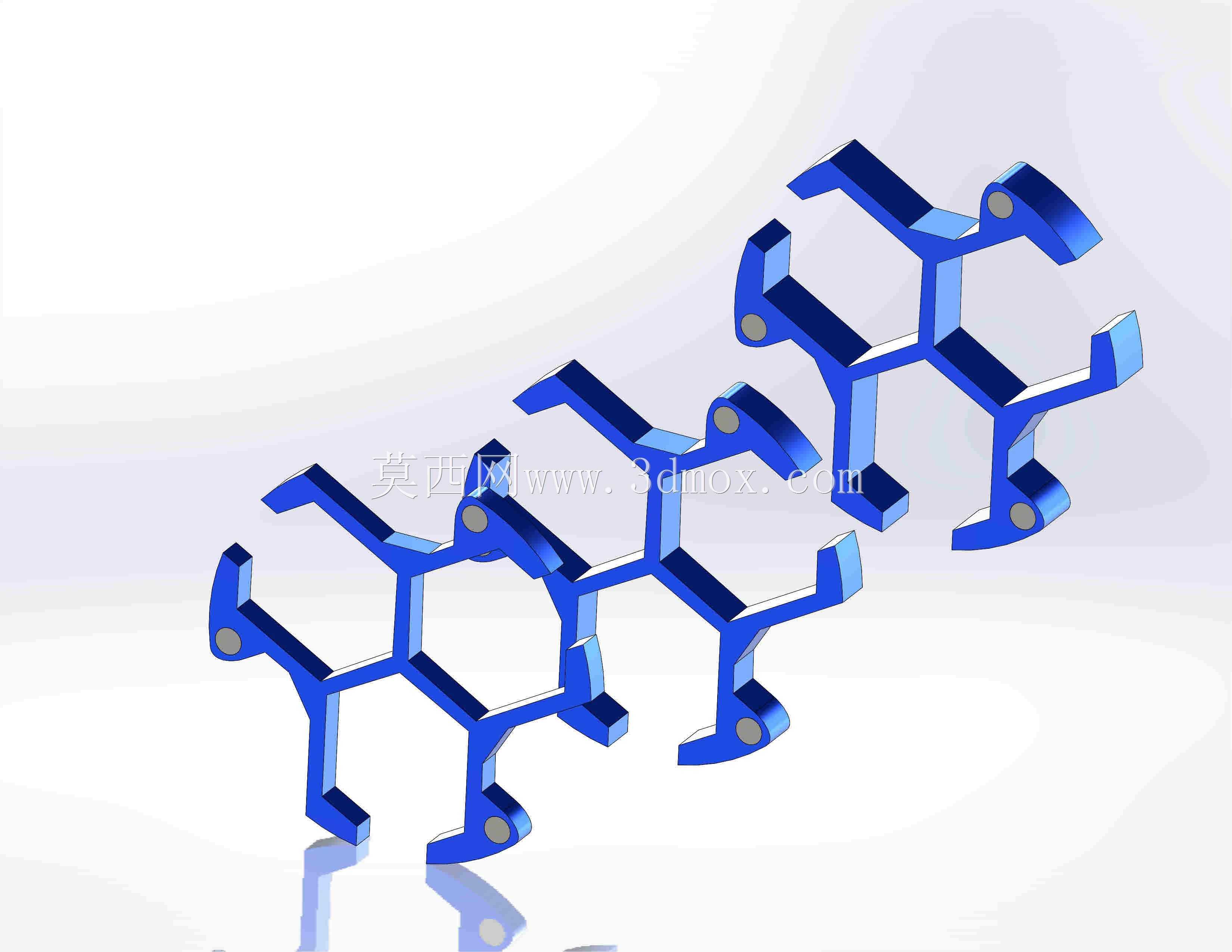

　　设计过程中优先考虑了构件的安装适配性，每个单体构件的连接孔位与标准卡盘卡爪的安装槽尺寸完全匹配，不需要对原有卡盘进行二次加工即可完成装配，相邻构件之间通过定位凸台与凹槽实现拼接定位，串联使用时可以根据装夹工件的外径尺寸灵活调整串联的构件数量，最小适配装夹直径20mm的轴类零件，最大可扩展至320mm直径的盘类零件装夹，安装时构件整体突出卡盘端面的高度不超过45mm，不会与车床的刀架行程、尾座顶尖行程产生干涉，满足常规卧式车床的加工行程边界要求。构件的主体受力部位做了等强度结构优化，在保证夹持刚度的前提下，去除了非受力区域的多余材料，整体重量比同规格整体式分配爪降低32%，减少卡盘转动时的偏心负载，降低主轴长期运转的动平衡损耗。

　　每个夹持臂的受力转角处都做了R5的圆角过渡，避免应力集中导致的构件断裂问题，连接销轴采用过盈配合方式与构件本体装配，销轴端面与构件表面齐平，不会在装夹过程中刮擦工件表面。在实际使用场景中，这套构件除了完成常规的圆形工件装夹外，还可以通过调整相邻构件的拼接角度，完成正六边形、正四边形等规则截面异形件的周向均匀夹持，配合软爪垫片使用时，还可以完成表面粗糙度要求Ra0.8以上的精密零件装夹，不会在工件表面留下装夹痕迹。针对车床加工时的切削液冲刷、切屑飞溅工况，构件的所有拼接缝隙都做了错位挡边设计，切削液和细碎切屑不会进入拼接配合面导致构件卡滞，日常维护只需要在每班作业完成后用压缩空气吹净表面切屑即可，不需要频繁拆解清洗。

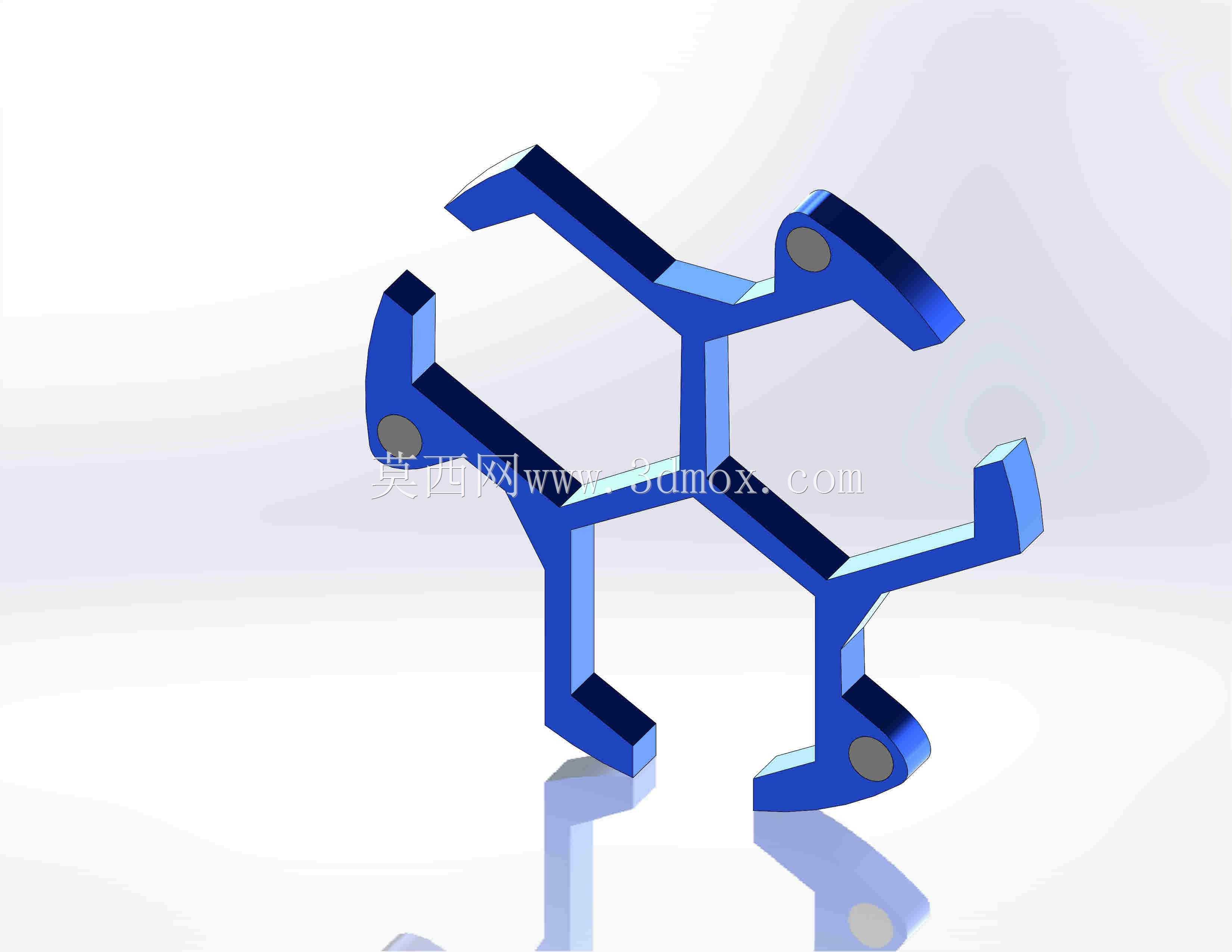

　　从结构受力传递路径来看，卡盘输出的夹紧力首先作用在构件的输入端连接位，通过内部的六边形加强筋结构将力均匀拆分到三个输出夹持臂，每个夹持臂的输出力差值控制在5%以内，保证多点位夹持时每个接触点的夹紧力一致，避免因受力不均导致的工件装夹偏心，减少车削加工时的工件圆度、圆柱度误差。
