JVC摄像机手持操控握把结构设计

　　这款手持操控握把主要适配专业级JVC肩扛式摄像机使用，是外景拍摄、演播室固定机位录制场景中，辅助拍摄人员稳定持机、快速调整拍摄角度的核心操控配件。在实际广电拍摄作业中，摄像人员长时间持机时，仅依靠摄像机机身自带的握持位很容易产生手部疲劳，尤其是跟拍移动场景、低角度仰拍、高角度俯拍作业中，额外加装的外置握把能提供额外的受力支撑点，分担腕部承重，同时配合握把上集成的调节锁紧结构，可快速调整握把与机身连接座的相对角度，无需额外工具就能完成拍摄姿态的快速切换。

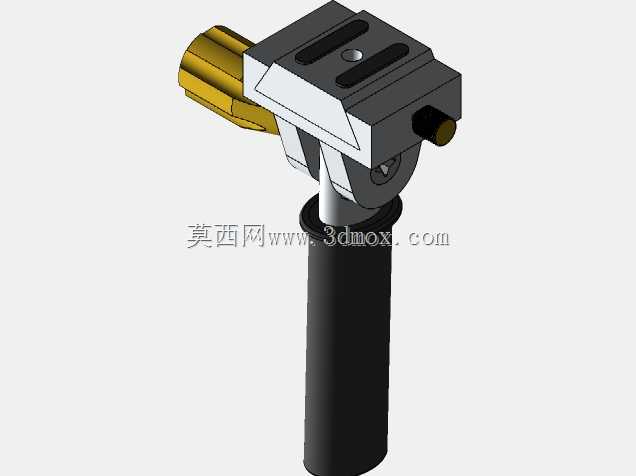

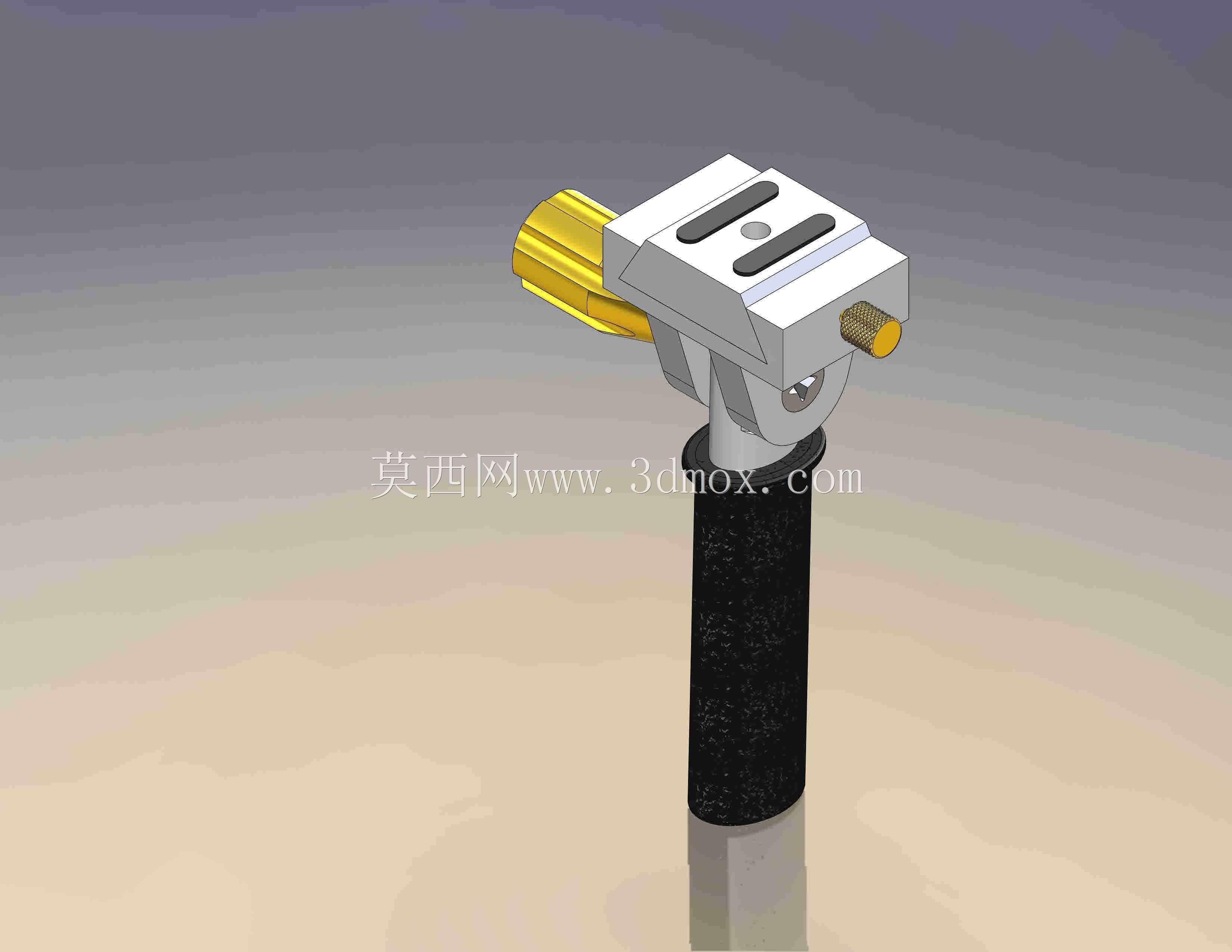

　　从结构设计逻辑来看，整个握把分为三个核心功能区段：底部的防滑握持段、中部的角度铰接调节段、顶部的机身连接锁紧段。底部握持段采用带细微颗粒纹理的黑色包覆材质，表面做了哑光防滑处理，握持段的柱体做了微锥度设计，直径从靠近铰接端的22mm向尾端逐步收窄至18mm，贴合人手自然握持时的指圈弧度，握持长度设计为110mm，刚好能覆盖成年人手掌从掌根到中指第二关节的握持范围，长时间握持不会出现局部硌手的问题。握持段内部为金属内衬结构，外部包覆防滑材质，兼顾结构强度与握持舒适度，避免全金属结构冬季低温下握持冰手、夏季出汗打滑的问题。

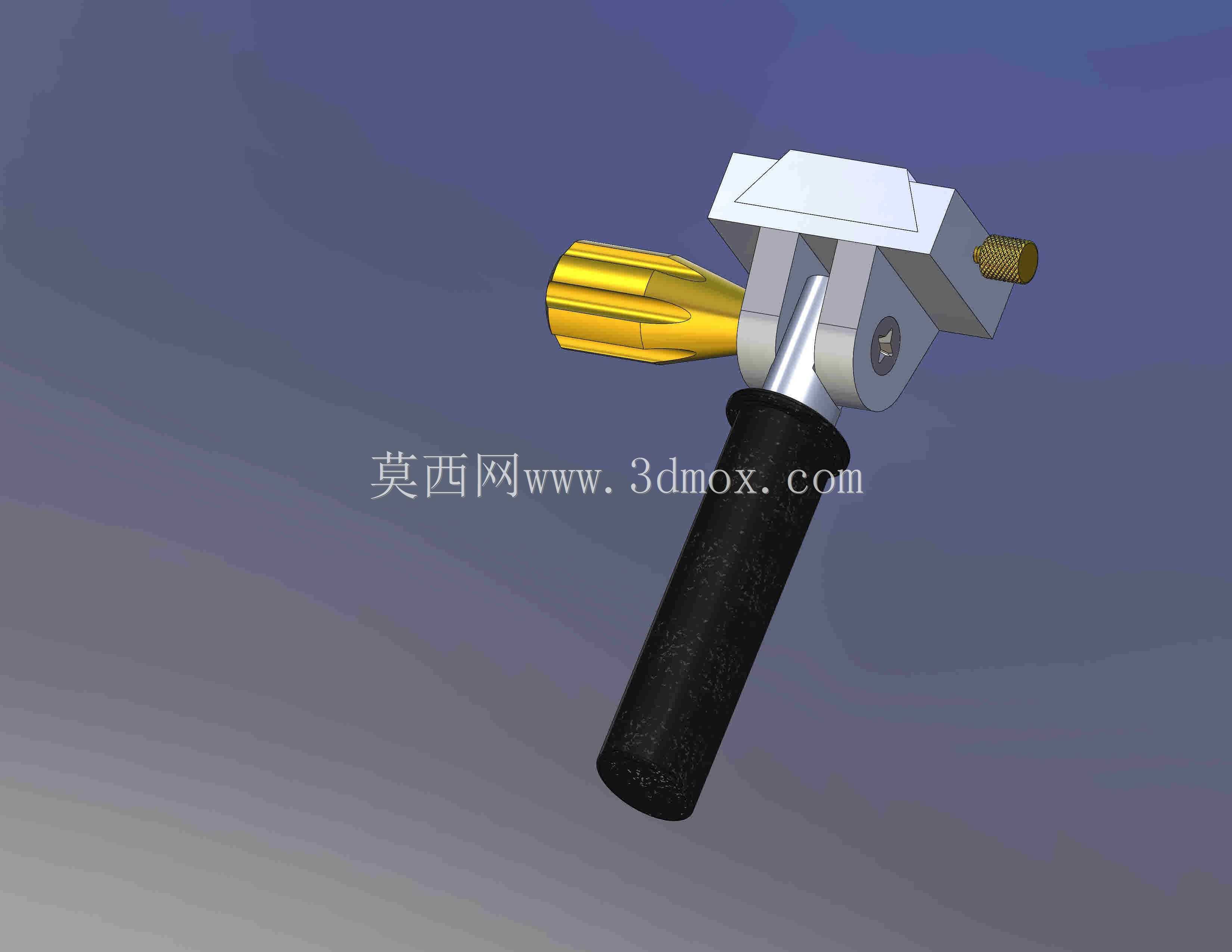

　　中部的铰接调节段是整个握把的功能核心，采用U型铰接座配合圆柱销轴的结构，铰接座两侧设置了对称的锁紧旋钮，一侧为黄色滚花旋钮，另一侧为金属滚花锁紧头，旋钮表面做了径向滚花处理，佩戴薄款摄影手套时也能轻松拧动，无需借助扳手等工具。铰接结构的调节角度范围覆盖0到90度，可满足水平持机、垂直俯拍、斜向跟拍等多种拍摄姿态的角度需求，锁紧后铰接副的配合间隙控制在0.02mm以内，不会出现拍摄过程中握把松旷、机位偏移的问题。铰接销轴采用不锈钢材质，表面做了硬化处理，反复调节的耐磨寿命可达万次以上，满足广电设备高频使用的需求。

　　顶部的连接锁紧段为平板式安装座，安装面做了平面度处理，平面度公差控制在0.05mm以内，与摄像机机身的外接附件安装位贴合时不会出现间隙，安装座上预留了标准的附件安装螺孔位置，可兼容主流专业摄像机的外接附件安装孔位，安装时只需对准螺孔拧紧紧固螺丝即可完成固定，安装边界尺寸控制在60mm×45mm以内，不会遮挡摄像机机身的接口、按键以及散热风道，不会影响摄像机本身的功能使用。

　　在实际选型适配过程中，需要注意该握把的安装面到握持段最远端的垂直距离为135mm，安装时要确认摄像机机身侧面的安装位周边没有突出的电池、外接监视器等配件，避免出现安装干涉。握把整体承重设计满足5kg以内的持机受力需求，除了适配JVC专业摄像机外，也可通过转接件适配同规格安装位的其他摄影器材，比如单反相机兔笼、手持稳定器的辅助握持位拓展等场景。整个结构没有多余的复杂零件，所有活动部件都做了防松脱设计，日常使用中无需特殊维护，只需定期清理铰接缝隙内的灰尘即可保证调节顺畅。
