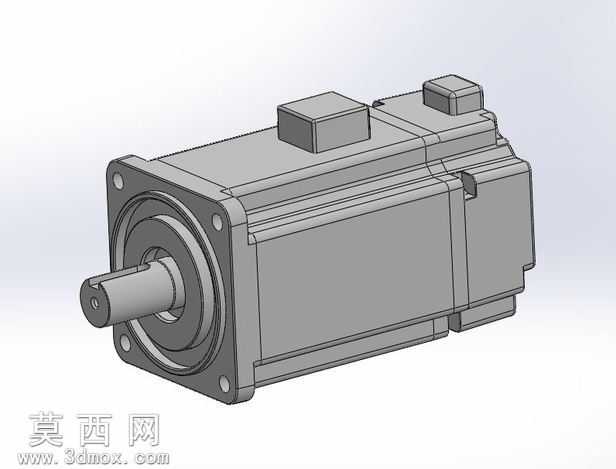

台达ASDA系列750W交流伺服电机三维模型

本模型为750W功率等级的交流伺服电机三维数字化设计成果，建模过程严格遵循工业级伺服电机的实际生产尺寸规范，完整还原了该款伺服驱动部件的全部结构细节。建模阶段以实体特征建模为核心逻辑，从电机前端的输出轴结构开始搭建：首先完成带键槽的动力输出轴建模，还原轴端的中心定位孔、轴肩定位结构，保证输出轴与前端法兰的装配公差匹配；随后构建前端方形安装法兰，精准还原法兰上的四个安装通孔、法兰端面的止口定位结构，确保模型可直接用于设备安装位的干涉校验。电机主体的定子壳体部分，通过拉伸、拔模、圆角特征还原壳体表面的散热筋结构，壳体上的接线盒、编码器防护端盖均采用独立特征建模，还原接线盒的安装凸台、端盖的卡扣固定结构，以及壳体侧面的动力线缆、编码器线缆的出线防护结构，所有细节均与实物比例一致。模型的材质渲染阶段，为电机壳体赋予哑光铸铝材质，输出轴赋予调质钢的金属磨砂质感，接线盒端盖赋予工程塑料的哑光质感，渲染后可清晰区分不同部件的材质属性，直观呈现电机的工业外观。结构设计上完整还原伺服电机的内部装配逻辑预留空间，包括定子腔、转子腔、后端编码器安装位的空间结构，虽为外观装配级模型，但各部件的拆分逻辑完全符合实际伺服电机的装配流程，前端盖、壳体、后端盖、输出轴均为可拆分的独立零件，可用于装配演示、运动仿真的基础载体。该模型可直接用于自动化设备的整机布局设计、伺服驱动系统的选型匹配校验、设备三维装配的干涉检查，也可作为伺服电机原理教学的可视化演示载体，帮助设计人员快速完成设备的驱动部件布局，缩短整机设计的前期建模周期，避免因自行建模产生的尺寸偏差导致的装配问题。
