易双旋转电机试验台带传动结构设计

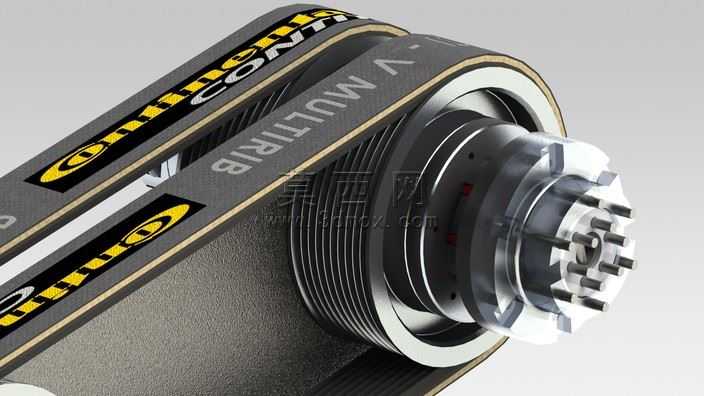

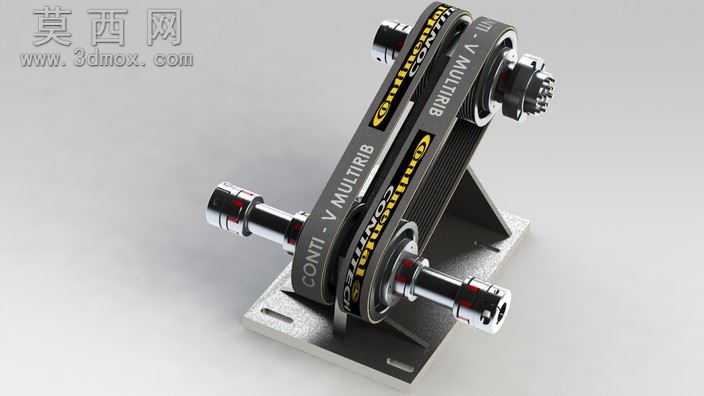

本作品为旋转电机试验台的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配规范，所有零件均按实际加工公差要求完成尺寸约束，确保模型可直接导出工程图用于生产参考。模型整体采用立式安装结构，底部为一体式铣削成型的钢制安装底座，底座上预留多组腰型安装孔，可适配不同规格的电机安装定位需求，方便试验过程中调整轴间距与传动张紧度。传动部分采用多楔带传动结构，选用CONTI-V MULTIRIB系列多楔带作为传动元件，建模时精准还原了多楔带的齿形轮廓与带体厚度，带轮部分按照标准带轮槽型参数完成建模，带轮与电机输出轴之间采用轴肩定位与紧定螺钉锁紧的结构，确保传动过程中无相对滑移。模型包含三根平行布置的传动轴系，每根轴的两端均配置了模拟轴承安装位，轴端还原了轴用挡圈槽与联轴器安装接口，可直观展示多轴联动的传动路径。渲染阶段采用金属材质与工业哑光材质搭配，底座赋予铸铁哑光质感，传动轴与带轮赋予镀铬金属光泽，多楔带赋予黑色橡胶材质并还原表面印刷标识细节，背景采用浅灰色中性背景，搭配柔和的环境光与定向补光，清晰呈现各部件的装配关系与结构层次。设计思路围绕电机性能测试的实际需求展开，通过带传动实现多工位电机的同步联动测试，可用于模拟不同负载下的电机运转工况，支架部分采用L型折弯支撑结构，在保证整体结构刚性的同时减少不必要的材料冗余，整体装配体完成了静态干涉检查，所有运动部件均预留合理的运转间隙，可直接用于运动仿真模拟，直观展示传动过程中带体的张紧状态与轴系的运转状态，为电机试验台的实物制作提供完整的三维结构参考。
