深沟球滚动轴承三维结构设计模型

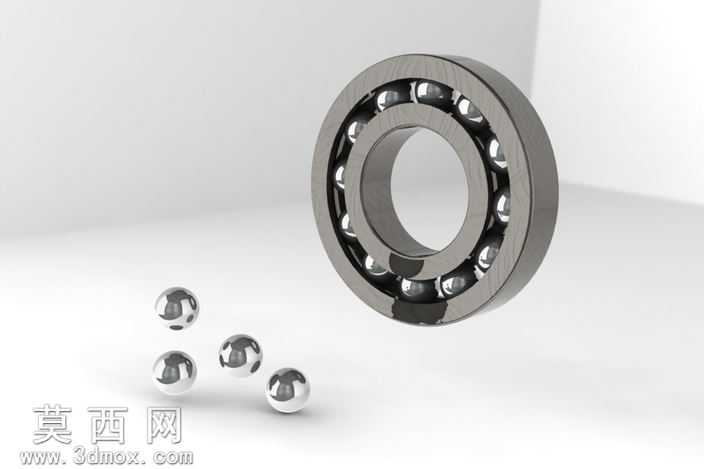

本模型为标准深沟球滚动轴承的三维设计成果，建模过程严格遵循滚动轴承的通用结构规范，完整还原了轴承的核心组成部分，包含内圈、外圈、滚动钢球、保持架四大核心结构。建模初期先通过草图绘制确定内外圈的截面轮廓，精准控制内外圈的滚道曲率半径、沟道位置与配合公差尺寸，采用旋转凸台特征生成内外圈的基础实体，对滚道接触面做了精细化的圆角过渡处理，避免应力集中的结构缺陷。滚动钢球部分采用标准球形实体建模，按照深沟球轴承的钢球排布规则，沿滚道圆周方向均匀阵列排布，保证每颗钢球与内外圈滚道的接触位置精准贴合，还原真实轴承的滚动接触状态。保持架部分采用兜孔式结构设计，建模时通过拉伸、切除特征完成单个兜孔的结构制作，再通过圆周阵列适配所有钢球的安装位置，兜孔与钢球之间预留了合理的活动间隙，还原保持架对滚动体的分隔与引导作用。材质渲染阶段，针对轴承的金属材质特性，为内外圈与钢球赋予高铬轴承钢材质，调整材质的反射率、粗糙度参数，还原轴承钢经淬火处理后的金属光泽与细腻磨砂质感，保持架部分根据常用冲压钢保持架的特性，赋予冷轧钢板材质，区分不同部件的材质视觉差异。渲染场景采用柔和的影棚布光，通过多角度光源突出轴承的金属质感与结构轮廓，清晰展现滚道、钢球、保持架的装配关系。设计过程中充分考虑轴承的实际装配逻辑，各部件之间的配合尺寸符合通用机械设计标准，可直接用于机械装配场景的配套设计、运动仿真演示以及机械原理教学展示，完整呈现了深沟球轴承作为通用传动支撑部件的结构特点，能够直观展现滚动轴承降低摩擦阻力、支撑旋转轴的核心功能结构。
