带法兰定位台阶径向孔销轴三维设计

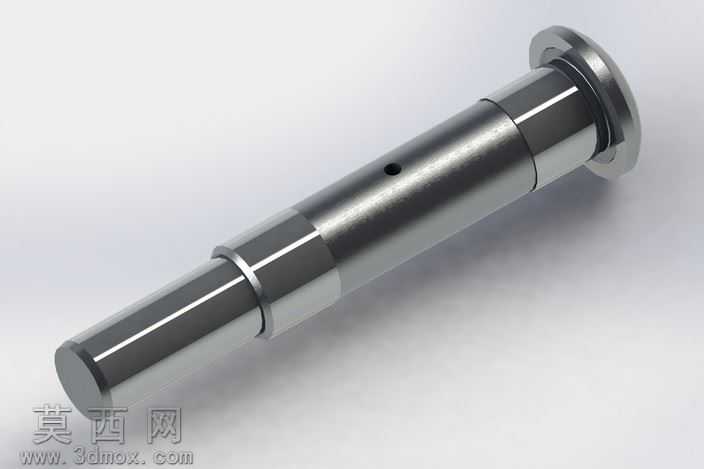

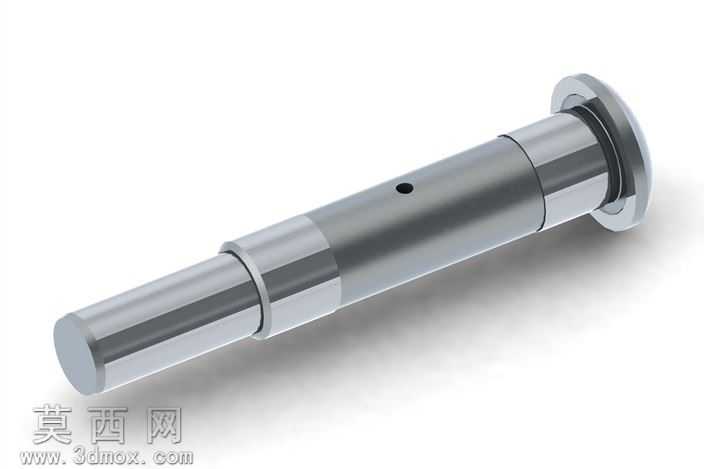

本模型为带法兰定位结构的台阶销轴类零件，建模过程依托三维参数化设计软件完成，首先以零件中心轴线为基准建立全局坐标系，通过旋转凸台指令生成销轴的主体回转基体，依次完成端部法兰盘、多段不同直径的轴身段、末端导向锥面的轮廓构建，严格匹配各段轴径的尺寸公差与同轴度要求，保证回转体特征的形位精度。针对轴身的径向通孔特征，采用垂直于轴线的基准面绘制孔位草图，通过拉伸切除指令完成孔特征加工，同时对孔口位置添加微小倒角处理，避免实际装配过程中出现锐边刮伤配合件的问题。模型对所有轴段衔接位置、法兰盘与轴身过渡位置均添加了符合机械设计规范的圆角特征，既还原了实际机加工的工艺细节，也能有效降低零件使用过程中的应力集中风险。材质渲染阶段，为零件赋予金属钢材质，调整材质的粗糙度、反射率参数，模拟经过磨削加工后的金属表面光泽效果，通过环境光遮蔽效果凸显各轴段台阶、法兰端面、径向孔的结构层次，清晰呈现零件的轮廓细节。结构设计上，端部法兰盘可实现轴向定位限位，多段台阶轴身可适配不同孔径的配合安装位，径向通孔可用于穿装开口销或锁紧件实现防松固定，整体结构符合机械连接紧固件的设计逻辑，建模过程中所有特征均采用全参数化驱动，各段轴长、轴径、法兰直径、孔位位置、孔径尺寸均可通过参数调整快速修改，能够适配不同的装配场景需求，模型还原了销轴零件从毛坯加工到成品的所有结构细节，可用于机械装配模拟、工程出图、结构校核等多种场景。
