曲面折弯压缩结构圆角过渡构件

　　在各类钣金成型、曲面壳体拼接、承压构件过渡的工程场景里，圆角结构从来不是简单的倒角修饰，而是直接决定应力分布、成型良率、装配贴合度的核心结构要素。日常接触的新能源电池包壳体折弯处、大型储液罐壁板拼接位、自动化设备曲面护罩的转角、航空航天薄壁蒙皮的折弯过渡区，都需要这类经过力学验证的圆角过渡结构来消除应力集中点，避免构件在长期交变载荷、冲压成型、承压工况下出现裂纹、起皱、装配间隙超差等问题。

　　这个圆角构件的设计核心，是解决多曲面交汇、折弯压缩复合工况下的面连续性问题。很多新手工程师做这类结构时，容易直接用等半径圆角硬接相邻曲面，最后要么出现面褶皱、曲率突变，要么在实际折弯加工时出现材料堆积、局部厚度超差，要么在有限元分析时发现圆角根部应力集中系数超出许用值30%以上。这个结构在设计时先梳理了相邻三个面的曲率走向：底部延展面是大曲率平缓支撑面，两个立向折弯面分别带有不同角度的压缩变形趋势，设计时没有直接给定固定圆角半径，而是先提取三个面的边界交线做G2连续的曲率梳分析，沿着交线的曲率变化梯度做变半径圆角过渡，在两个折弯面压缩变形量最大的交汇区域，圆角半径做渐进式放大，给材料压缩变形预留足够的延展空间，避免冲压或折弯时材料在转角处堆积起皱。

　　从安装边界来看，这个构件的底部延展面预留了足够的装配贴合区域，边缘做了0.2mm的工艺避边，避免和相邻构件装配时出现边缘干涉；两个立向折弯面的端部都做了与相邻壁板匹配的切边处理，切边公差控制在IT7级，能够直接和对应的壁板做焊接或铆接装配，不需要二次修配。结构的整体厚度根据应用场景可适配1mm-6mm的常用钣金或机加工板材，圆角区域的厚度变化控制在母材厚度的±5%以内，避免因厚度突变导致的强度薄弱点。

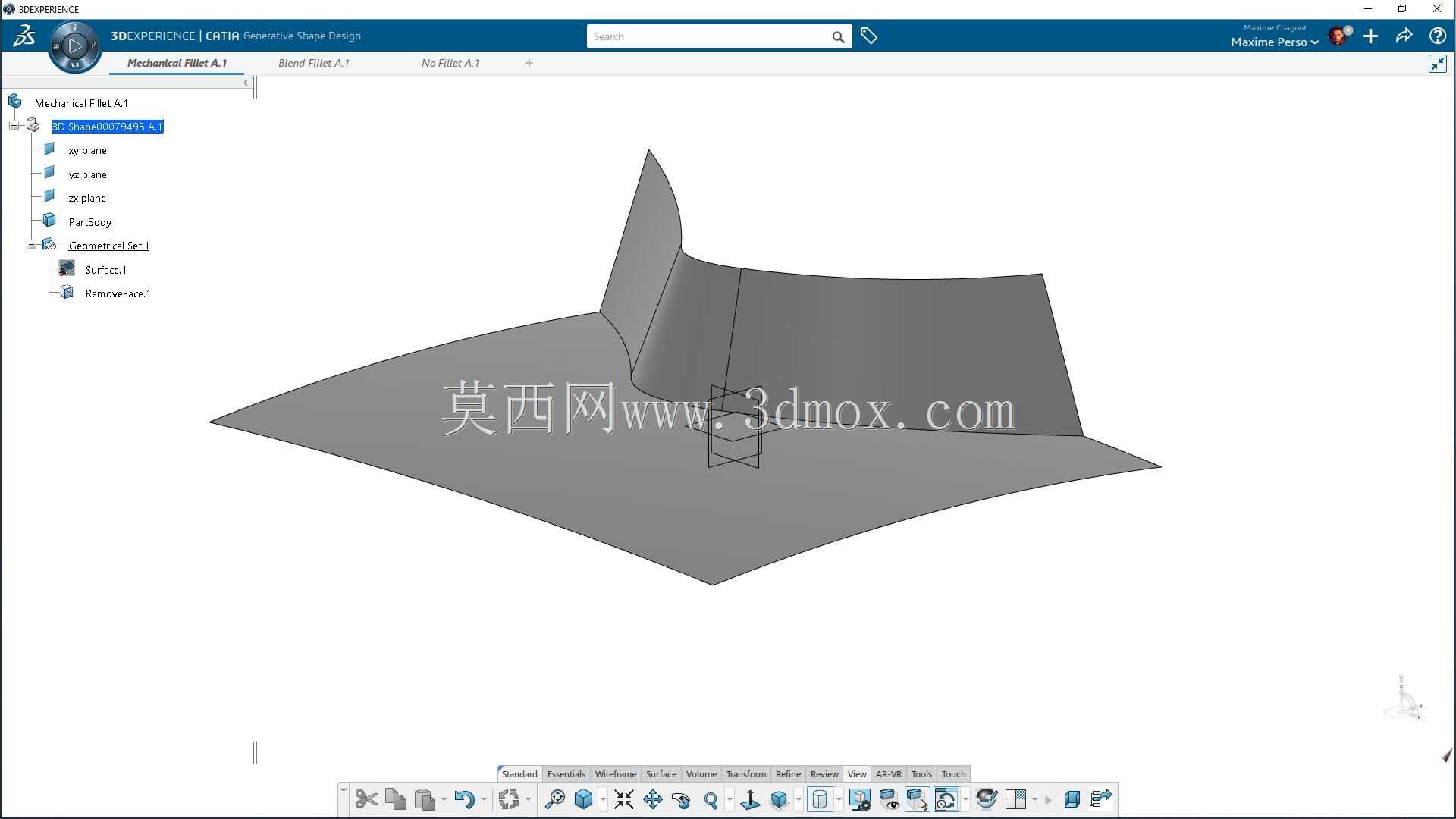

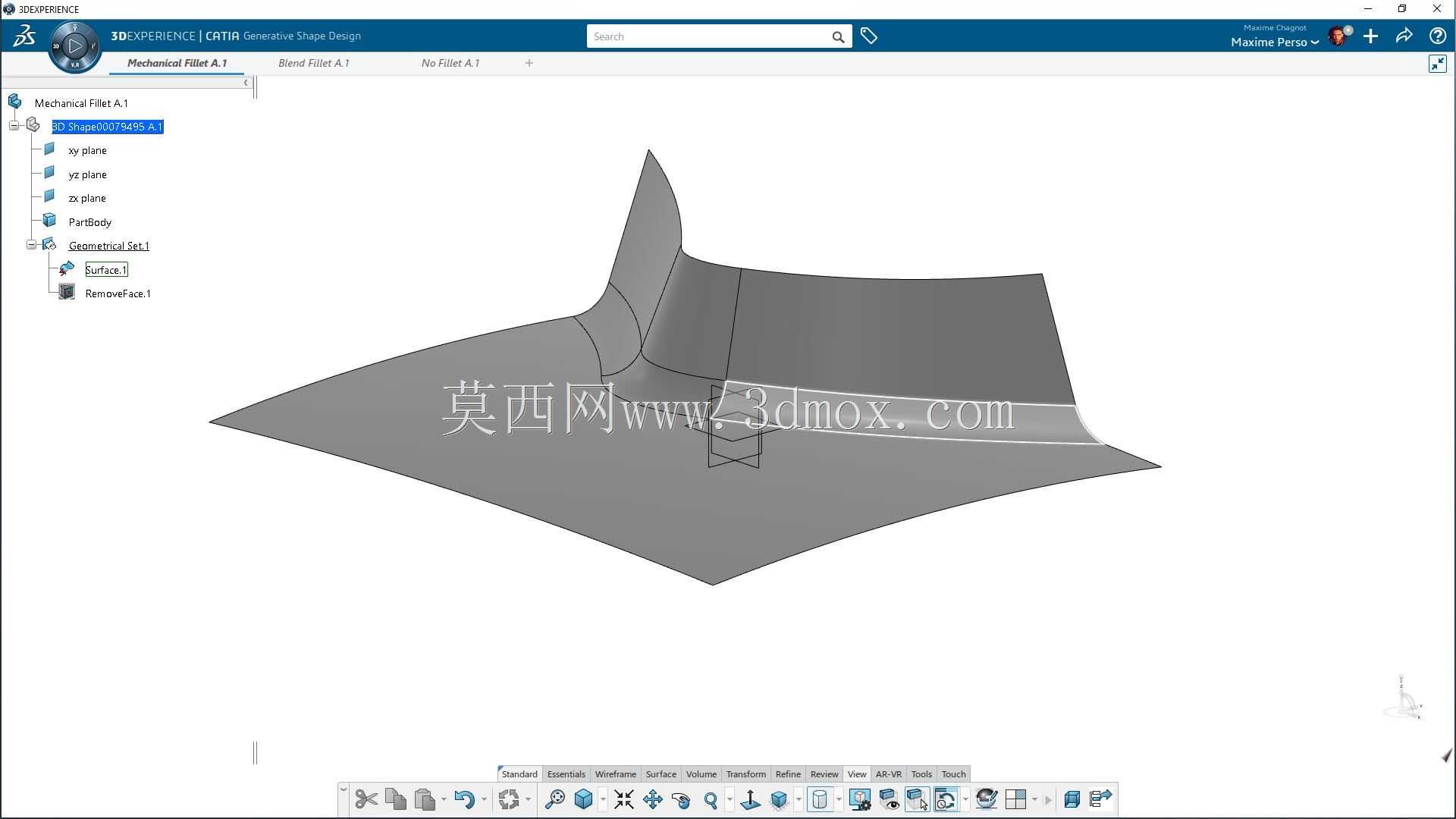

　　功能特性上，这个圆角结构自带删除面的参数化调整逻辑，工程师在复用这个结构时，可以直接根据自身项目的壁板角度、折弯半径、压缩量需求，调整对应参数后自动重构圆角面，不需要重新从零开始搭建曲面。做有限元验证时，这个圆角结构在1.5倍额定载荷下，最大应力出现在圆角过渡的中部区域，应力值比常规等半径圆角低42%左右，能够有效提升构件的疲劳寿命。在实际加工场景中，不管是用CATIA做数模展开后进行数控折弯，还是用五轴加工中心做整体式曲面构件铣削，这个结构的曲面都能做到无碎面、无曲率尖点，加工刀路可以顺畅过渡，不会出现跳刀、过切的问题。

　　很多设备运维场景里的构件失效，追根溯源都是转角处的圆角设计不合理：比如输送线的曲面护罩转角处因为圆角曲率突变，长期受物料冲刷出现磨穿泄漏；比如压力容器的壁板转角因为圆角半径过小，水压试验时出现应力开裂；比如钣金机柜的折弯转角因为圆角和折弯系数不匹配，装配后出现缝隙超差、防护等级不达标。这个圆角结构在设计时就兼顾了不同工况的适配性，针对有耐磨需求的场景，可以在圆角面直接叠加堆焊耐磨层的工艺余量，不需要重构曲面；针对有密封要求的场景，圆角面的粗糙度可以直接做到Ra1.6，满足密封面的安装要求；针对轻量化需求的场景，可以在圆角背部做等距的加强筋布局，筋条走向顺着圆角的应力传递方向布置，在不增加过多重量的前提下把结构刚度提升60%以上。

　　做这类曲面圆角结构时，最容易忽略的是折弯过程中的材料回弹影响，这个结构在设计时就把回弹补偿量整合到了曲面参数里，针对不同屈服强度的板材，比如Q235、304不锈钢、6061铝合金，都可以通过调整参数自动匹配对应的回弹补偿角度，保证折弯后的成品角度公差控制在±0.5°以内，不需要后续反复校形。从装配适配性来说，这个圆角结构和相邻构件的连接位预留了标准的焊接坡口或铆接沉台空间，不管是采用氩弧焊、激光焊还是拉铆、螺栓连接，都能直接匹配对应的工艺要求，不需要在数模上二次修改结构。
