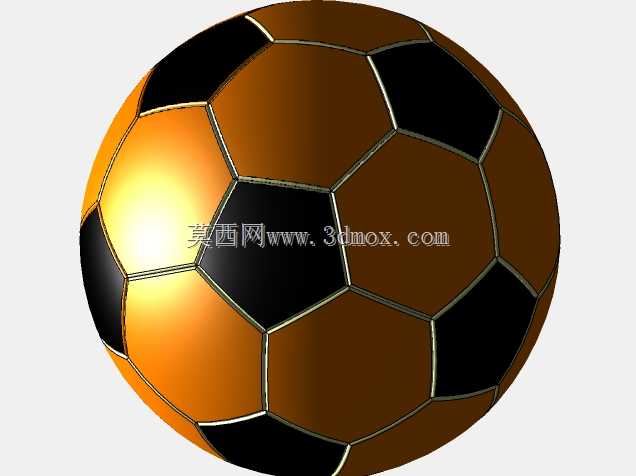

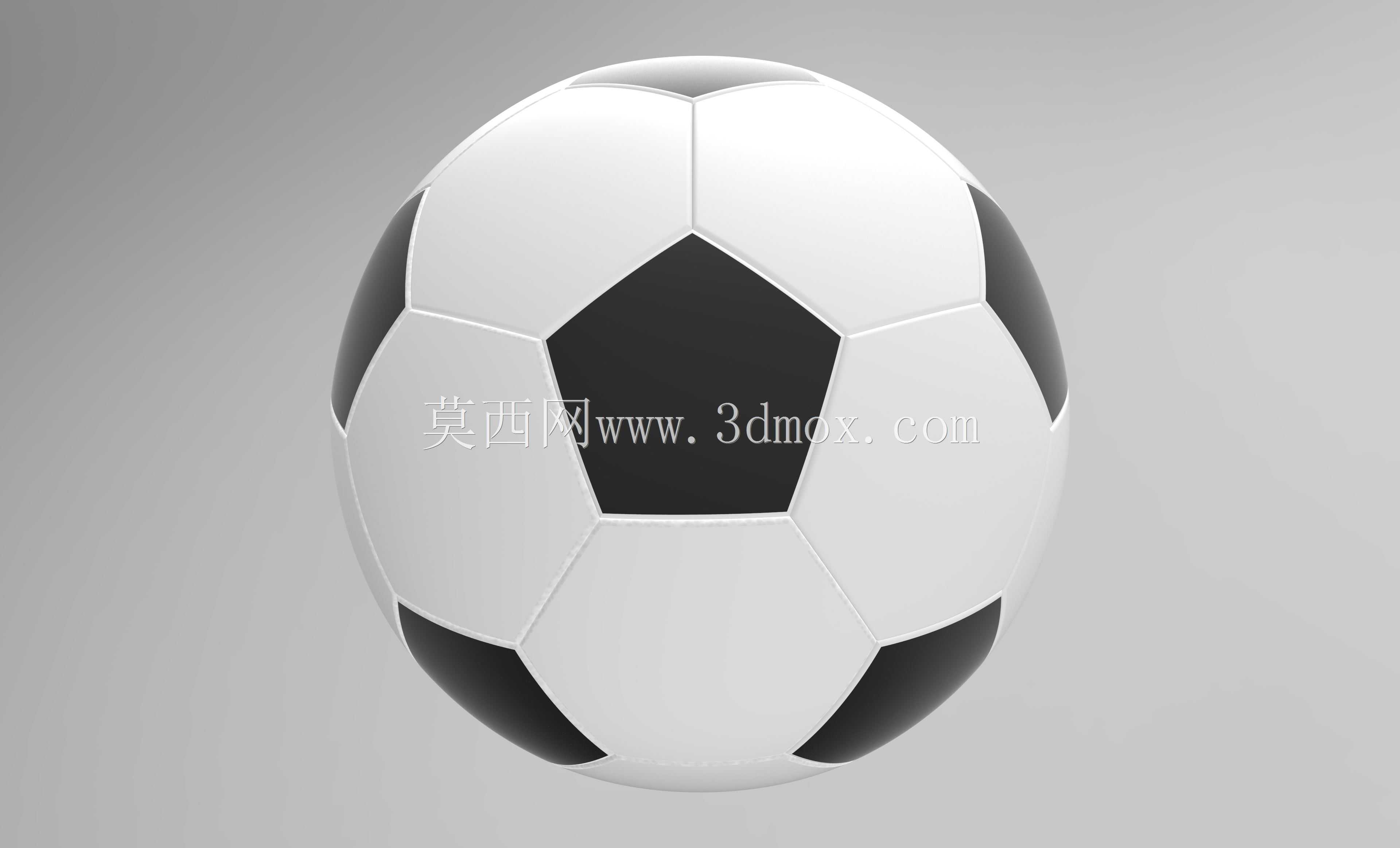

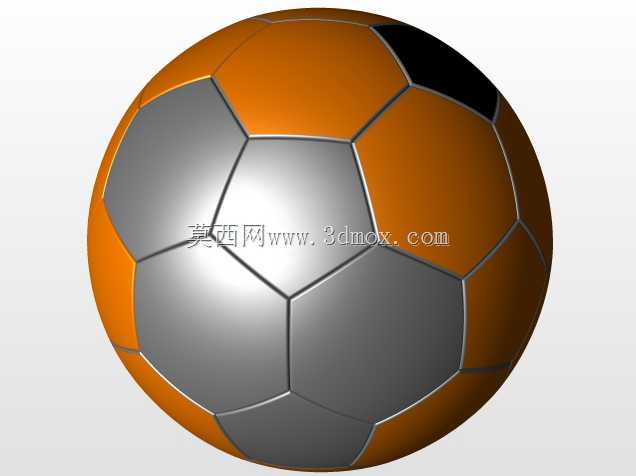

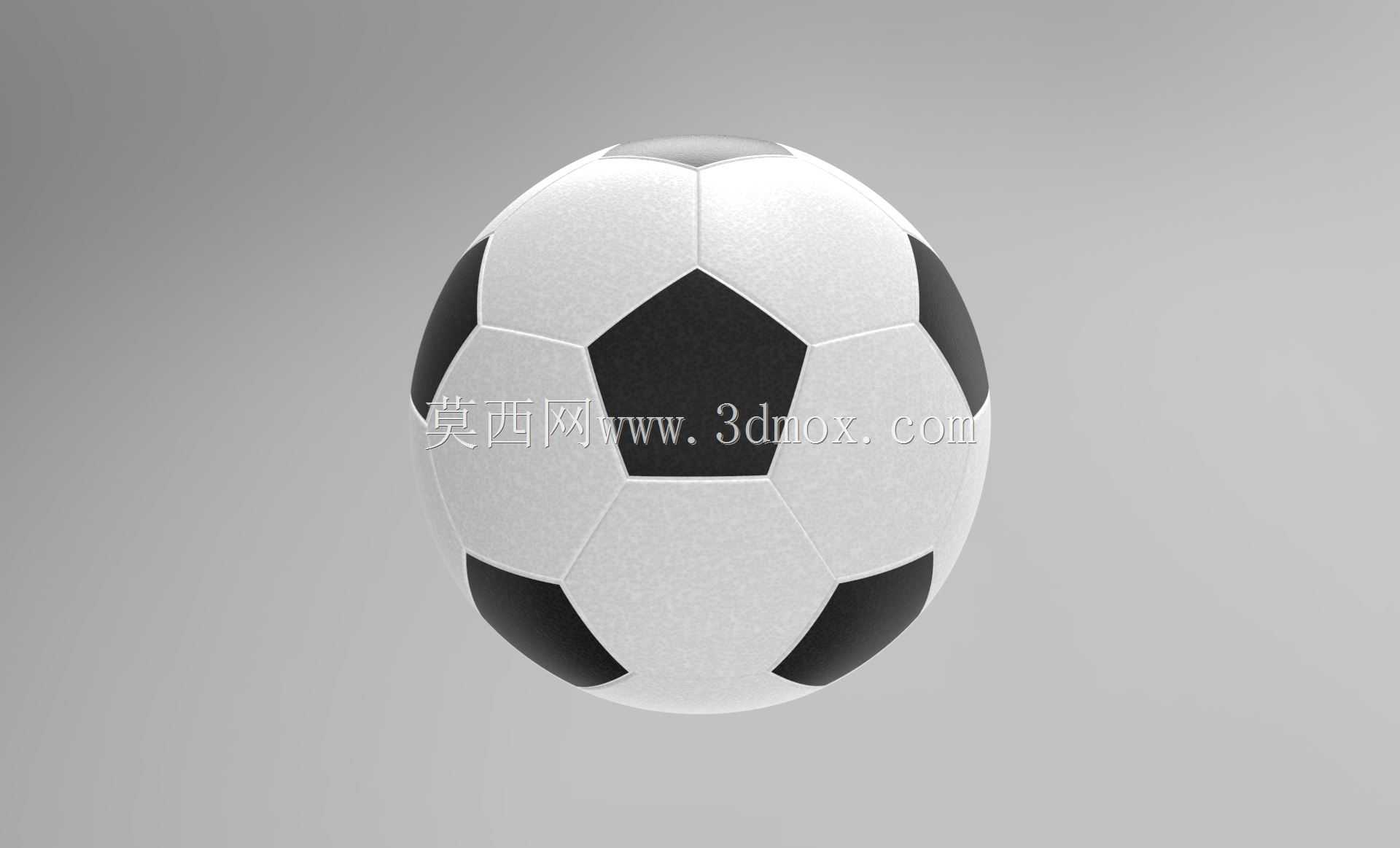

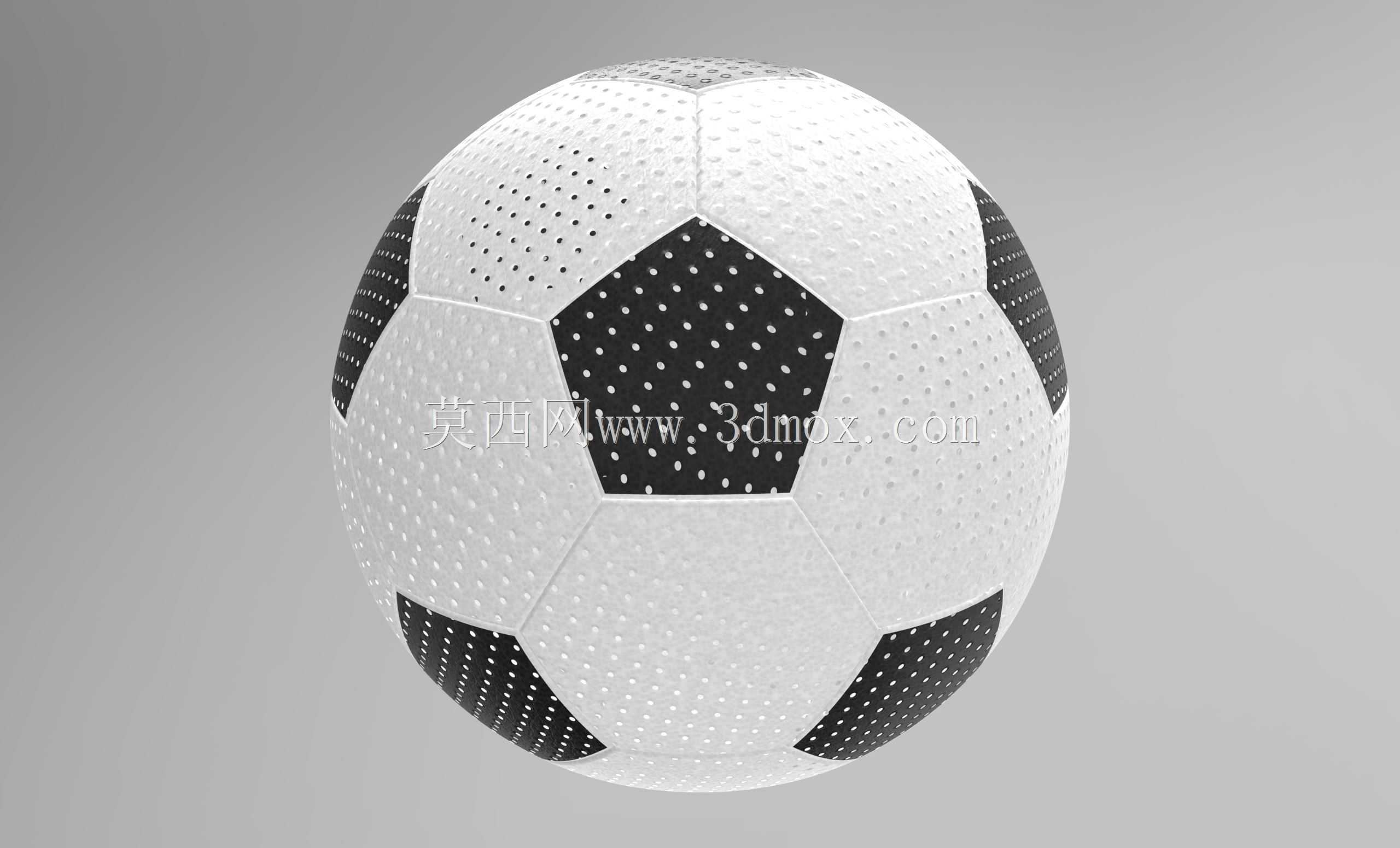

经典黑白拼接球面结构足球造型设计

　　日常接触的足球看似是简单的球形制品，其曲面拼接结构的设计逻辑，在机械领域的球形构件开发中有着极强的参考价值，不少密封球头、球形承压外壳、特种球面传动部件的结构设计，都能从经典足球的拼接逻辑中找到优化思路。从实际应用场景来看，这类正多边形拼接的球面结构，最早被应用在足球制造领域，是为了适配皮革、合成面料的裁切特性，通过平面裁片的缝合形成近似完美的球形，而在工业场景中，这种分块拼接的球面结构，常被用于大尺寸球形承压外壳、球面装饰构件、特种球形储罐内衬、仿生球形机器人外壳的设计中，相比一体成型的球面结构，分块设计可以降低大尺寸曲面的加工难度，同时让局部损坏的构件可以单独更换，降低维护成本。从功能特性来看，

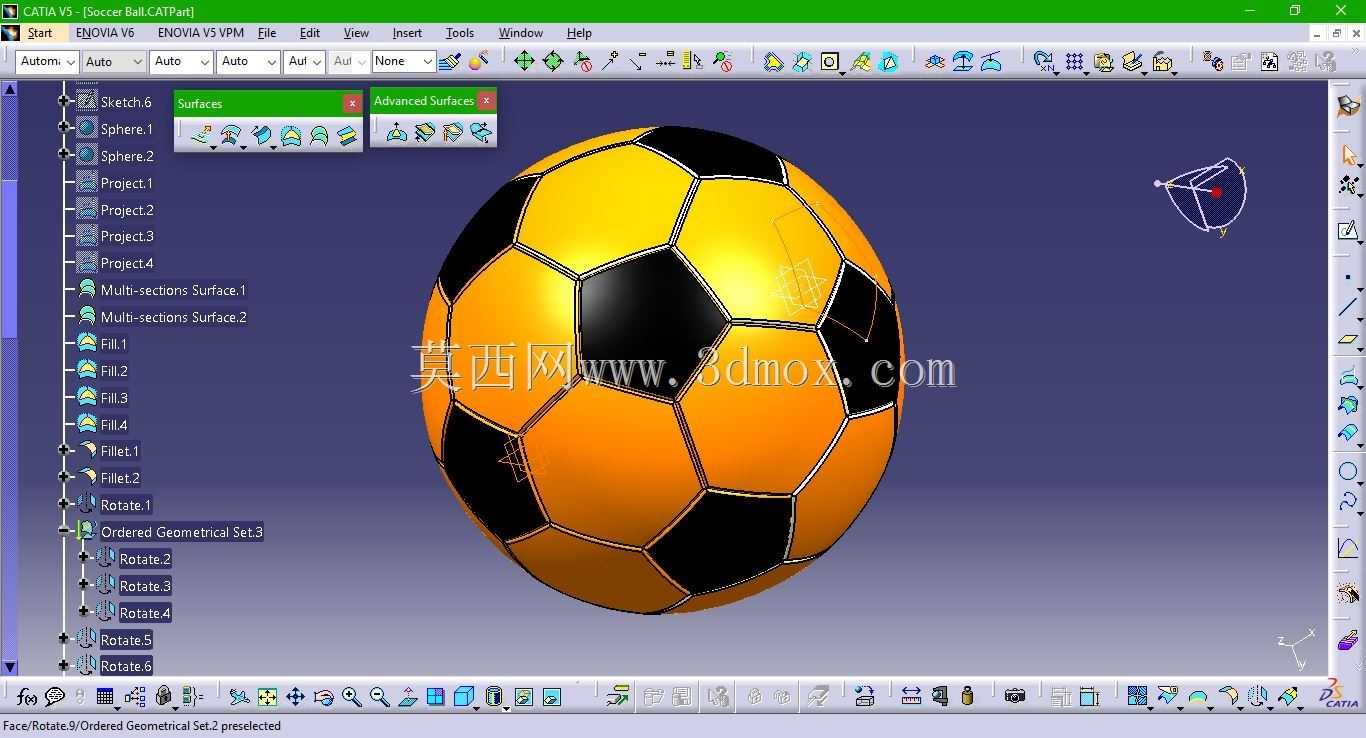

　　经典足球采用的正五边形与正六边形拼接结构，能够让每一块裁片的受力均匀分布，当球面承受外部冲击时，应力会沿着拼接缝的走向分散到整个球面，避免局部应力集中导致的结构破损，这一特性在机械球形承压部件的设计中尤为重要，比如部分高压环境下使用的球形阀瓣、球形缓冲头，就会参考这种分块拼接的应力分散逻辑，在保证球面圆度的前提下，提升整体结构的抗冲击性能。在设计思路层面，这类球面结构的建模核心在于球面的分块拓扑逻辑，首先需要确定标准球体的基准直径，再根据球面的总表面积计算单块正五边形、正六边形裁片的平面尺寸，需要注意的是，平面裁片在贴合球面时会产生一定的形变，因此裁片的边缘需要预留对应的曲面贴合余量，不能直接按照平面正多边形的尺寸进行裁切建模；

　　拼接缝的位置设计需要避开球面的主要受力点，比如足球的击球点区域会尽量减少拼接缝的分布，对应到工业球形构件上，就是承压接触面、传动配合面要尽量保持曲面完整性，把拼接缝设置在非配合、非承压的区域，避免拼接缝的存在影响配合精度或者密封性能。关于外形尺寸与安装边界，以标准比赛用足球的尺寸为参考，其基准球面直径在220mm左右，拼接完成后的球面圆度公差需要控制在1.5%以内，才能保证滚动或者受力时的稳定性；如果将这类结构移植到工业球形构件设计中，需要根据实际的使用场景调整球面直径与分块数量，比如直径小于100mm的小型球形构件，更适合采用一体成型工艺，不需要采用分块拼接结构，而直径超过500mm的大尺寸球形外壳，采用分块拼接设计时，

　　单块裁片的尺寸需要控制在常规加工设备的加工行程范围内，同时要考虑拼接时的定位结构，每一块裁片的边缘需要设计对应的定位止口，保证拼接完成后的球面圆度符合设计要求，安装时需要预留拼接缝的密封或者焊接余量，避免安装后出现球面错位、缝隙过大的问题。另外，这类球面结构的曲面过渡设计也十分关键，正五边形与正六边形的拼接顶点位置，是整个球面应力最集中的区域，建模时需要在顶点位置做微小的圆角过渡，避免出现尖锐的应力集中点，对应到实际加工中，就是拼接缝的交汇处要做圆滑处理，不管是缝合、焊接还是粘接，都要保证该位置的曲面顺滑，不会出现凸起或者凹陷，影响整个球面的外形精度。很多刚接触曲面建模的工程师，在做球形分块结构时容易出现裁片无法完美贴合球面的问题，本质上是没有计算好平面裁片到球面的映射形变，需要先在球面上绘制出分块的拓扑线，再将球面的分块曲面展开为平面裁片，而不是直接用平面正多边形去投影到球面上，后者会导致裁片边缘的尺寸出现偏差，拼接时会出现缝隙或者重叠。这类拼接球面结构的设计逻辑，除了运动器材领域，在建筑穹顶、球形雷达罩、特种压力容器的设计中也有广泛应用，掌握这类正多边形球面分块的建模方法，能够解决很多大尺寸曲面构件的设计加工难题，在降低加工难度的同时，保证结构的强度与外形精度。
