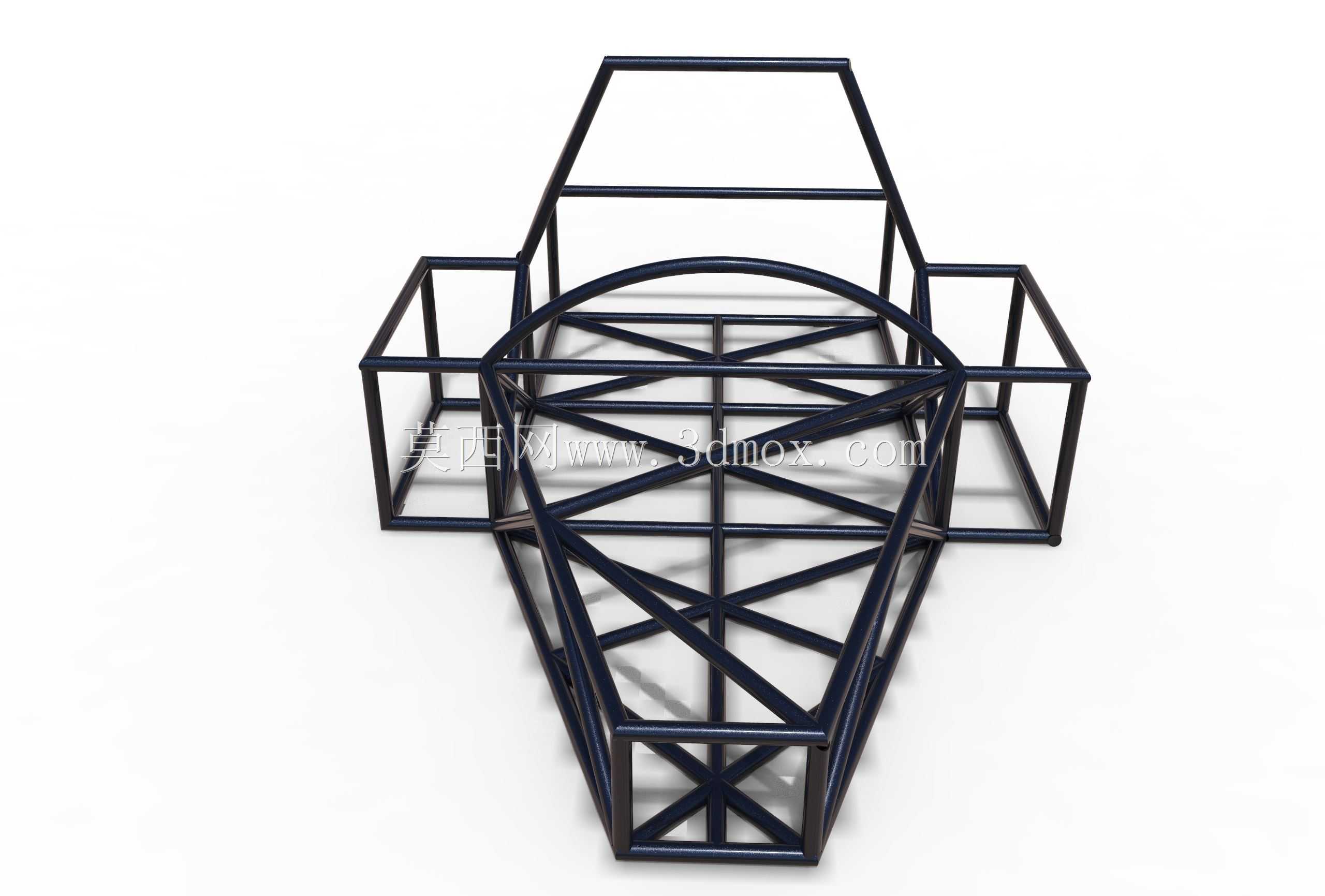

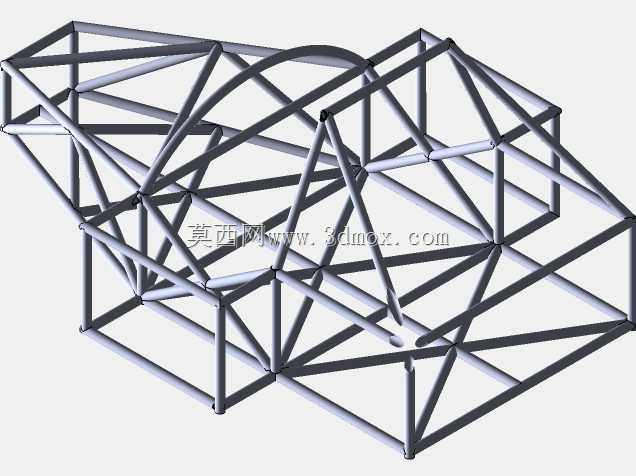

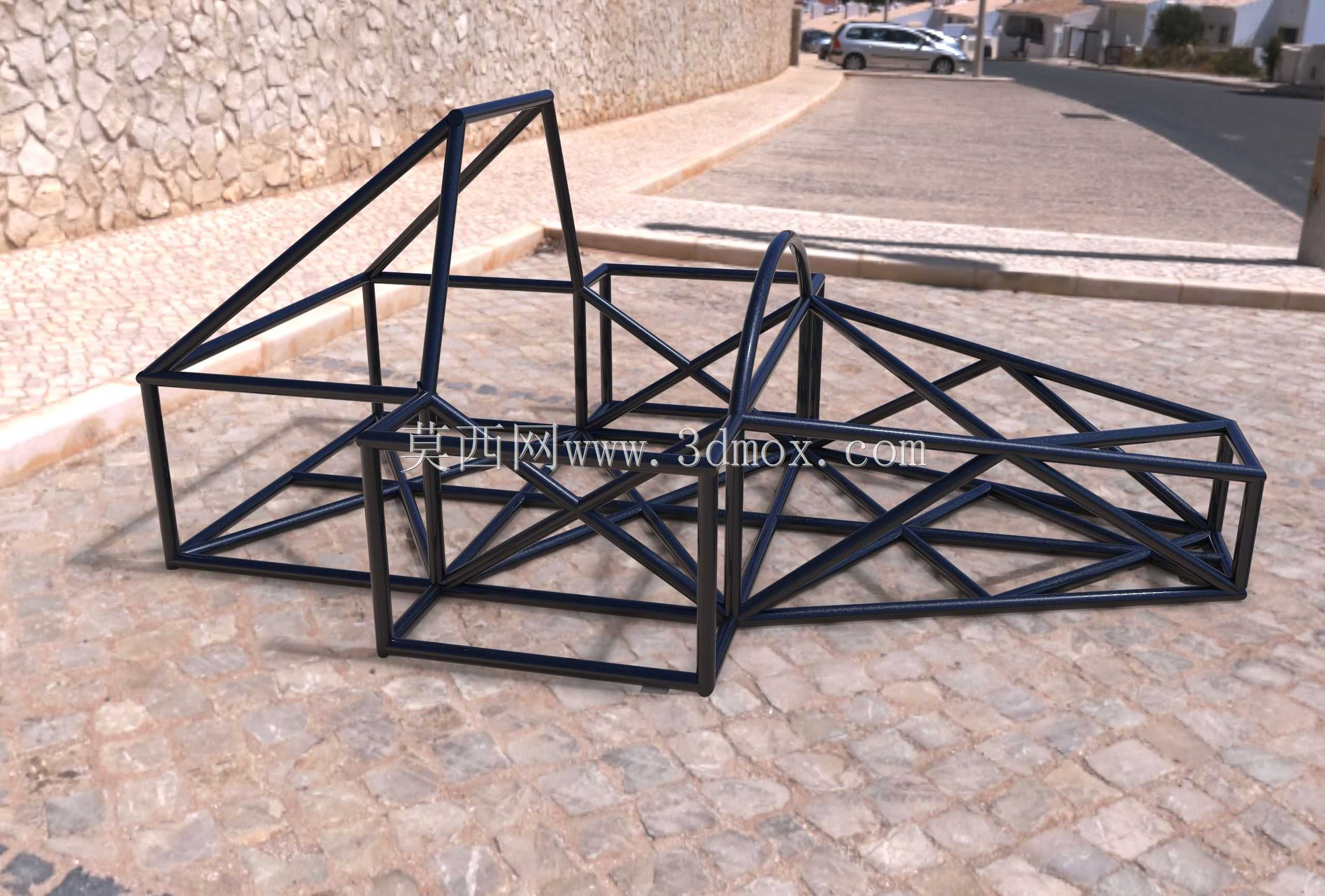

方程式赛车钢管式空间桁架底盘结构

　　这套钢管桁架结构是方程式赛车的核心承载基体，所有赛车子系统都需要依托这个框架完成安装定位，实际赛事场景中，这套结构需要同时兼顾动力总成承载、碰撞溃缩吸能、悬架安装刚性、车手生存舱防护多重核心需求，和民用乘用车的承载式车身不同，钢管桁架底盘没有成型的冲压覆盖件作为受力结构，所有载荷都通过不同管径、不同壁厚的合金钢管传导分散，设计阶段需要先完成整车总布置的硬点锁定，才能开展桁架的杆件排布。

　　从实际使用场景来看，这套底盘的前部区域需要预留前悬架上下叉臂的安装支座位置，同时要兼顾前部碰撞溃缩区的杆件排布，碰撞场景下前部杆件需要按照预设的变形模式逐级压溃，不能出现杆件穿刺进入车手舱的情况；中部的生存舱区域是整个结构刚性最高的部分，周边的环形钢管需要形成完整的闭合受力环，匹配防滚架的结构要求，在车辆发生侧翻、正面撞击、侧向撞击时，能够给车手预留足够的生存空间，不会出现舱体侵入量超标的问题；后部区域主要用于承载动力总成、后悬架、传动系统，杆件排布需要避让发动机、变速箱、差速器的安装空间，同时要预留散热系统、燃油系统的安装固定点。

　　设计思路上，这类桁架结构不会采用等间距的网格排布，而是会根据载荷路径优化杆件走向，所有主要受力杆件都尽量保持直线传力，避免出现大角度弯折带来的应力集中，不同区域的钢管规格会根据受力大小差异化选择，比如生存舱的主环、前环结构会采用更大管径、更厚壁厚的合金钢管，而一些仅用于安装覆盖件、附属部件的辅助杆件，则会采用更小规格的管材来控制整体重量。杆件的连接节点位置是设计的重点，所有交汇的钢管都需要做相贯线切割处理，保证管材之间能够紧密贴合焊接，避免出现节点处的焊接缺陷，节点位置会尽量避开应力峰值区域，同时减少多根杆件在同一个点交汇的情况，防止节点处焊接热影响区过大导致的材料性能下降。

　　安装边界方面，这套底盘的整体宽度需要匹配赛事规则的最大车宽限制，前部的悬架安装点坐标需要和轮距、主销倾角、前束角等四轮定位参数匹配，后部的动力总成安装支座需要和发动机、变速箱的安装孔位完全对应，车手舱内部的尺寸需要满足头盔、方向盘、座椅、安全带的安装空间要求，踏板组的安装位置需要和车手的坐姿人机工程参数匹配，底部的杆件排布需要预留足够的离地间隙，避免在赛道起伏、过弯侧倾时出现底盘剐蹭赛道的情况。侧向的防撞结构杆件需要突出车手躯干位置，在发生侧向碰撞时能够率先承受冲击，不会让外部障碍物直接接触车手身体。

　　实际焊接加工阶段，这类桁架结构通常会先制作高精度的焊接工装夹具，把每一根钢管按照三维模型的坐标定位在工装上再开展焊接，避免焊接变形导致整体尺寸偏差，焊接完成后还需要对关键节点做应力检测，同时对整个框架做热处理消除焊接内应力，保证使用过程中不会出现应力释放导致的结构变形。和单体壳碳纤维底盘相比，这类钢管桁架底盘的加工门槛更低，维修成本也更低，非常适合入门级方程式赛事、学生方程式赛事使用，出现碰撞损坏后可以直接更换变形的杆件，不需要整体更换整个底盘结构，日常维护时也可以很方便地调整各个安装点的位置，适配不同规格的部件改装需求。结构设计时还需要考虑各个系统的走线空间，制动管路、燃油管路、电气线束都需要沿着桁架杆件的内侧排布，通过管卡固定在杆件上，避免运动过程中管线被磨损，同时要避开高温区域，防止管线被排气系统的高温烤坏。
