汽车发动机点火系统火花塞结构设计

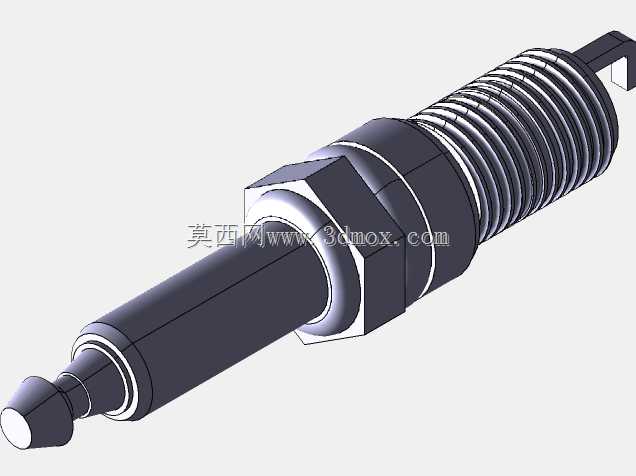

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机热效率与排放表现的核心执行部件，这款三维结构完整还原了量产车用火花塞的全部装配特征，可直接用于发动机点火系统匹配校核、周边部件干涉检查以及维修拆装模拟场景。从实际装车工况来看，火花塞的安装位置直接嵌入发动机气缸盖的燃烧室内，下端电极伸入燃烧室腔体，上端通过高压接线端子连接点火线圈输出端，工作过程中需要承受缸内瞬时最高8-12MPa的爆发压力、2000℃以上的瞬时燃气高温，同时还要耐受点火过程中20-30kV的高压脉冲，因此结构设计上的每一处细节都对应明确的功能需求。

　　从结构分层来看，最上端的接线端子采用收口式圆柱结构，表面做滚花防滑处理，保证高压阻尼线插接后不会因为发动机振动松脱，端子下方的瓷质绝缘段采用多阶变径设计，既保证了高压电极与金属壳体之间的绝缘爬电距离满足高压绝缘要求，又通过阶梯结构实现与金属壳体的压装定位，避免绝缘瓷芯在缸内压力冲击下出现轴向窜动。中间的六角金属壳体是安装受力的核心部位，对边尺寸严格匹配标准火花塞套筒规格，安装时的拧紧力矩直接通过该六角面传递，壳体下方的螺纹段采用公制细牙螺纹设计，螺纹长度与气缸盖上火花塞安装孔的深度严格匹配，保证安装后电极的伸入深度符合燃烧室设计要求——如果伸入过长，电极会过度暴露在高温燃气中，容易出现过热早燃；如果伸入过短，点火点位置偏离燃烧室最优区域，会导致火焰传播距离变长，燃烧效率下降，甚至出现部分混合气未燃尽的情况。

　　螺纹段与六角台肩之间的密封垫圈采用叠层金属结构，安装压紧后会产生塑性变形，填充火花塞壳体与气缸盖安装面之间的微观间隙，保证燃烧室的高压燃气不会从安装螺纹缝隙泄漏，这一处的密封性能直接影响发动机的缸压稳定性，建模时还原了垫圈的自由态厚度与压缩后的厚度差，可用于模拟安装力矩下的密封压缩量校核。下端的电极部分采用中心电极加侧电极的经典结构，中心电极从绝缘瓷芯的中心孔伸出，侧电极焊接在金属壳体的下端面，两者之间的点火间隙严格控制在0.8-1.1mm的量产常用区间，间隙大小直接影响点火所需的击穿电压，间隙过大时需要更高的点火电压才能击穿气隙，容易出现高速工况下点火能量不足缺火的问题；间隙过小时则会导致火花能量不足，无法有效点燃缸内混合气，同时电极长期工作在高温燃气环境中，会出现电蚀损耗，建模时保留了电极的合理倒角结构，避免尖锐棱角导致的局部电场过强引发的异常放电。

　　在三维建模的过程中，所有结构的尺寸边界都严格遵循车用火花塞的通用安装规范，螺纹公称直径、六角对边尺寸、整体总长、电极伸出长度这些关键安装尺寸都做了参数化约束，可直接导入发动机整机装配模型中，检查与气缸盖冷却水套、进排气道、气门组件的位置干涉，也可用于点火系统的教学演示、维修拆装培训的虚拟场景搭建。从实际工程应用的角度出发，这款模型的结构细节覆盖了从装配受力、密封绝缘到点火功能实现的全部特征，没有做过度的简化处理，比如绝缘瓷芯表面的伞棱结构也做了还原，该结构的作用是增加表面爬电距离，同时避免灰尘、油污在绝缘表面积聚导致的高压漏电，在发动机舱的恶劣工作环境下，这些细微的结构设计直接决定了部件的长期工作可靠性。另外，金属壳体与绝缘瓷芯之间的内部密封结构也做了等效还原，该部位是火花塞内部密封的核心，需要保证燃烧室内的高温高压燃气不会顺着瓷芯与壳体的配合缝隙向上泄漏，同时还要固定瓷芯的轴向位置，承受缸内压力反复冲击带来的交变载荷，避免长期使用后出现瓷芯松动的问题。
