内燃机活塞连杆组合结构三维设计

　　这套活塞连杆组合结构，是往复式内燃机动力转换单元的核心组成部分，日常在车用汽油机、小型柴油机、通用动力机组的燃烧室组件中都能见到它的身影，承担着将燃烧爆发压力转化为曲轴旋转扭矩的关键作用，没有这套结构的可靠运行，内燃机的热功转换根本无法实现。

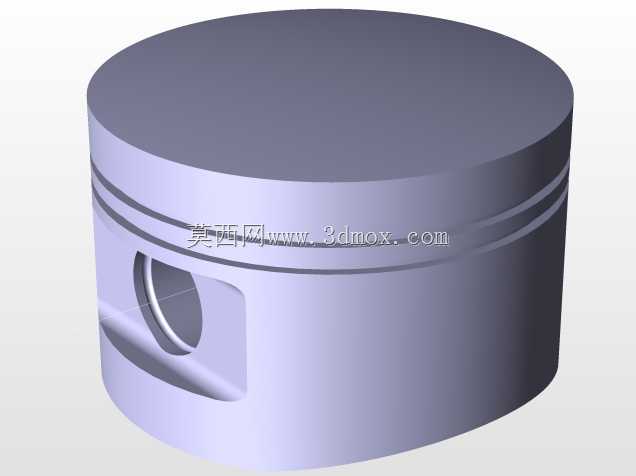

　　从实际工况需求出发，设计时首先要匹配对应缸径的燃烧室安装边界，活塞头部的环槽结构是专门为气环、油环预留的安装位置，三道环槽的宽度、深度公差都要严格控制，气环负责密封燃烧室的高压燃气，避免爆发压力下的燃气窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳。活塞顶部的平面结构是根据对应燃烧室的压缩比要求设计的，没有多余的凹坑造型，适配平顶燃烧室的小型动力机型，顶面的粗糙度要求控制在合理区间，既能减少燃烧积碳的附着，也能避免高温下的应力集中。

　　活塞销座的位置是整个结构受力最集中的区域，设计时做了局部加厚处理，销孔的同轴度公差要求极高，要保证活塞销穿过之后，连杆小头能在销座之间灵活摆动，不会出现卡滞。销座下方的缺口结构是为了给连杆摆动预留运动空间，避免活塞运行到上下止点时，连杆杆身和活塞本体发生运动干涉，这个缺口的轮廓是按照连杆最大摆角的运动包络线修剪出来的，既保证了足够的运动间隙，又不会过度削弱活塞销座的结构强度。

　　和活塞匹配的连杆部分，小头端的衬套安装孔和活塞销采用间隙配合，保证运动过程中能形成稳定的润滑油膜，杆身采用工字形截面设计，在满足往复运动强度要求的前提下尽可能降低自身重量，减少曲轴高速旋转时的往复惯性力，大头端则是用来和曲轴连杆轴颈连接的部分，分开式的结构设计方便装配时和曲轴的组合安装。

　　在实际装配场景中，这套组件需要和气缸套、曲轴、活塞环、活塞销等零件配合安装，活塞的外圆尺寸要和缸套内径保持合理的配合间隙，间隙过大会造成燃气窜漏、活塞敲缸，间隙过小则会在热机状态下出现活塞胀缸拉缸的故障。活塞环的开口间隙、侧隙都有严格的装配要求，安装时要错开各道环的开口位置，避免开口对齐造成密封失效。连杆的大小头孔平行度公差直接影响活塞在缸套内的运行姿态，如果平行度超差，会造成活塞偏磨、缸套异常磨损，大幅缩短动力单元的大修周期。

　　从功能特性来看，这套结构在运行过程中要承受最高上千摄氏度的燃气高温、数个兆帕的爆发压力，以及每分钟数千次的往复交变载荷，所以设计时除了结构尺寸的匹配，还要充分考虑材料的热膨胀系数，活塞通常采用铝合金材质，重量轻导热性好，连杆则采用合金钢锻造，保证足够的结构强度和抗疲劳性能。活塞的裙部设计成微椭圆型，冷态下和缸套的间隙不均匀，热态膨胀之后能趋近正圆，保证全工况下的运行稳定性。

　　在三维建模过程中，需要重点验证活塞连杆总成的运动干涉情况，模拟曲轴从0度到720度的完整工作循环，检查连杆在最大摆角位置和活塞销座、曲轴平衡块之间的间隙，确认活塞运行到上止点时和气门、气缸盖的安全距离，还要校核活塞环在环槽内的活动间隙，避免热膨胀后环被卡死在槽内失去密封作用。对于结构设计从业者来说，这套组件的建模过程能很好地锻炼运动包络校核、公差配合选型、交变载荷下的结构优化能力，很多内燃机设计的基础逻辑都能在这套组件的设计细节中体现出来，比如如何在轻量化和结构强度之间找平衡，如何通过结构设计补偿热变形带来的尺寸变化，如何预留合理的装配间隙保证运动顺畅。

　　在设备选型匹配时，要根据目标机型的缸径、行程、压缩比、额定转速来调整活塞连杆的具体尺寸，不同功率等级的机型，活塞的高度、环槽数量、连杆的长度和截面尺寸都有明显差异，不能直接跨功率段套用结构。比如高转速的汽油机，活塞连杆组件的重量控制会更严格，尽可能降低往复惯性力，而大扭矩的柴油机，则会适当加厚活塞销座、加大连杆杆身的截面，提升结构的承载能力。这套三维结构完整还原了活塞连杆的配合关系、关键安装尺寸和运动边界，能直接用于运动学仿真演示、装配工艺教学、结构设计参考等场景，帮助从业者快速理解往复式动力单元核心组件的设计逻辑和装配要求。
