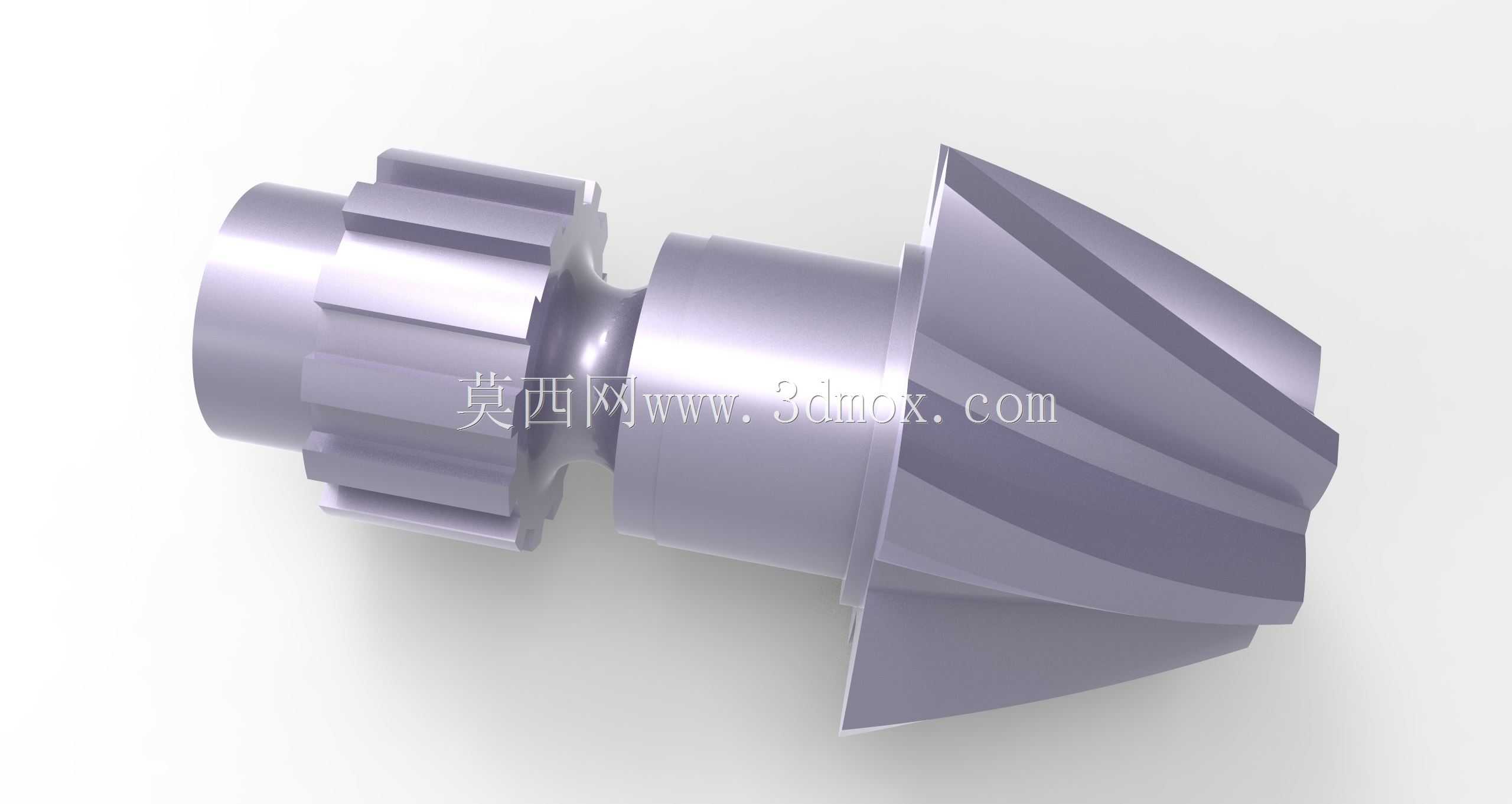

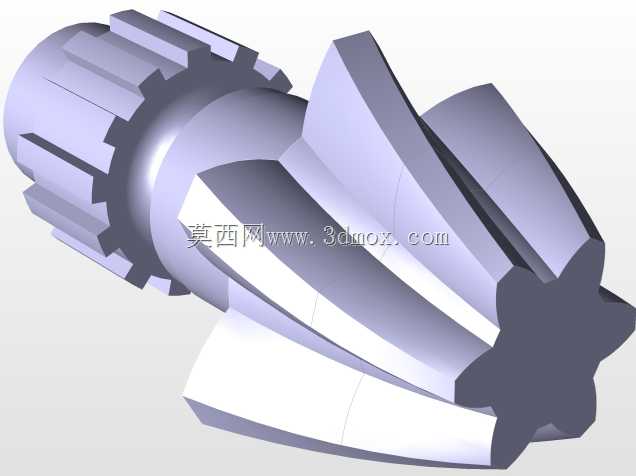

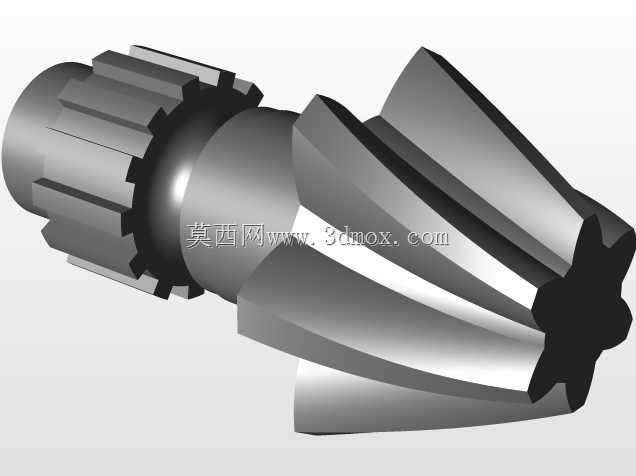

带花键轴段的单斜齿锥齿轮结构

　　在重载传动系统的布局设计中，这类集成花键轴段的单斜齿锥齿轮往往承担着相交轴动力换向与扭矩传递的核心作用，常见于机床主轴进给箱、工程机械行走驱动桥、小型工业减速机的输入端换向结构中，区别于普通直齿锥齿轮，斜齿的齿向设计能让啮合过程中齿面接触线沿齿宽方向逐步滑移，避免直齿啮合时的整齿突然冲击，在中高速传动工况下能有效降低运行噪音，减少齿面局部接触应力集中的问题。从结构设计逻辑来看，该零件将传动齿部与连接花键集成在同一轴体上，省去了额外的齿轮与轴的键连接装配环节，既缩减了传动组件的轴向安装空间，也避免了键连接带来的应力集中、传动间隙累积问题，适合安装空间紧凑、传动同轴度要求较高的动力传输场景。

　　齿部的螺旋角设计需要匹配配对齿轮的参数做协同计算，设计过程中要重点校核齿面接触强度与齿根弯曲强度，齿宽系数的选取需要兼顾承载能力与轴向力的平衡，过大的齿宽会导致加工时齿向误差累积，反而造成齿面偏载，过小的齿宽则无法满足额定扭矩下的承载需求。轴段部分的花键采用矩形花键结构，相比渐开线花键，矩形花键的定心精度更易通过磨削加工保证，适合中等载荷下的频繁换向传动场景，花键的大径、小径以及键宽尺寸需要配合对接的传动轮毂内花键做公差匹配，安装时的轴向定位台阶设置在锥齿大端与花键段之间，台阶端面的垂直度公差需要严格控制，避免装配后齿轮出现偏摆，导致啮合时齿面接触区偏移，加剧局部磨损。实际应用中，这类齿轮的安装边界需要预留足够的轴承支撑跨距，

　　锥齿端通常采用圆锥滚子轴承承受啮合产生的径向力与轴向力，花键端则可采用深沟球轴承做辅助支撑，两支撑点的跨距需要根据轴的挠度计算结果调整，确保额定载荷下轴的最大挠度不超过齿侧间隙允许的范围，避免轮齿啮合时出现卡滞、断齿风险。齿部的加工通常采用成型铣削粗加工后进行齿面磨削，热处理后需要对齿面做喷丸强化处理，提升齿面的接触疲劳强度，花键部分在热处理后也需要进行磨削加工，保证花键的尺寸精度与表面粗糙度，避免装配时出现卡滞，长期运行后出现花键磨损松旷的问题。设计过程中还需要考虑润滑路径的布置，在啮合齿区对应的壳体位置需要设置喷油润滑通道，保证高速运转时齿面能形成稳定的润滑油膜，轴段与轴承配合的位置需要设置油封安装槽，

　　避免润滑油泄漏同时阻挡外部粉尘进入传动腔。不同于分体式的齿轮与轴装配结构，一体式的齿轮轴在做动平衡校正时需要将整个轴段连同齿部一起做动平衡测试，剩余不平衡量需要控制在对应转速等级的允许范围内，避免高速运转时出现轴系振动，影响整个传动系统的运行稳定性。在选型替换场景中，这类齿轮的安装尺寸需要重点核对锥齿轮的安装距、节锥角、齿顶圆直径，以及花键的参数、轴段的总长、各台阶的直径尺寸，任何一个参数的偏差都会导致装配后啮合间隙异常，出现传动噪音大、齿面快速磨损的问题。
