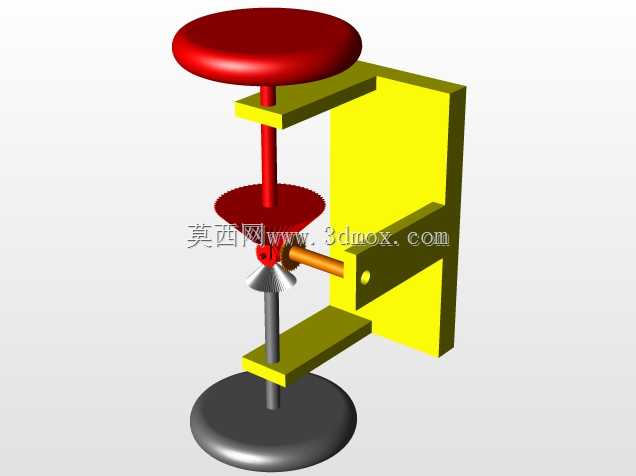

锥齿轮式差速传动机构装配结构

　　这套差速传动结构的核心应用场景覆盖地面行走设备的动力分配环节，从乘用车辆的驱动桥到小型工程行走机械的轮间传动，都能见到同原理结构的实际落地。日常设备运行中，动力从主传动端输入后，会通过差速壳体带动行星锥齿轮公转，当两侧输出轴负载存在差值时，行星齿轮会绕自身轴自转，自动调整两侧输出轴的转速差，避免行走机构在转向、不平路面行驶时出现轮胎拖滑、传动件卡滞的问题。很多刚接触传动设计的工程师容易忽略差速结构的扭矩分配特性，其实在普通对称式锥齿轮差速器中，无论两侧轴转速差多大，壳体传递到两侧半轴的扭矩始终近似相等，这也是为什么单侧驱动轮陷入低附着路面时，另一侧高附着路面的车轮无法获得足够扭矩脱困的核心原因，这套结构完整还原了该特性的运动逻辑，能直观演示扭矩传递、转速差调节的全过程。

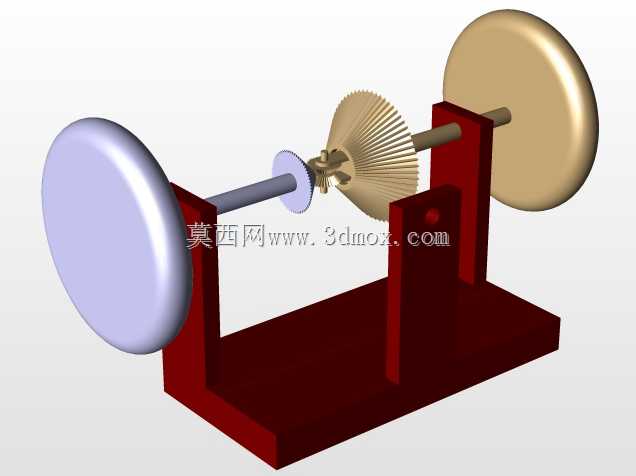

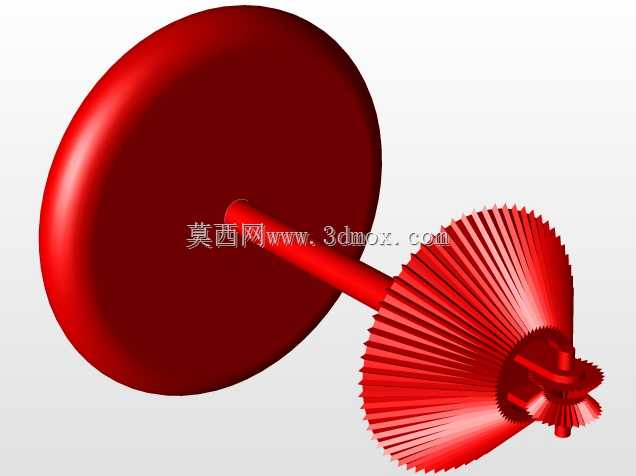

　　从设计思路上看，这套结构优先保证了传动啮合的稳定性，两侧输出轴采用同轴布置，通过两个立式支撑座固定在一体式底座上，支撑座的轴承安装位预留了标准轴承的配合公差，轴肩位置做了退刀槽设计，方便装配时轴承压装到位，也能避免轴件加工时的应力集中。行星锥齿轮与半轴锥齿轮的啮合面做了等变位齿形设计，既保证了重合度满足传动要求，也能减少小齿数行星轮的根切问题，齿轮背面与差速壳体的接触面预留了耐磨垫片的安装空间，长期运行产生磨损后只需更换垫片即可恢复啮合间隙，无需整体更换齿轮构件，大幅降低后期维护成本。

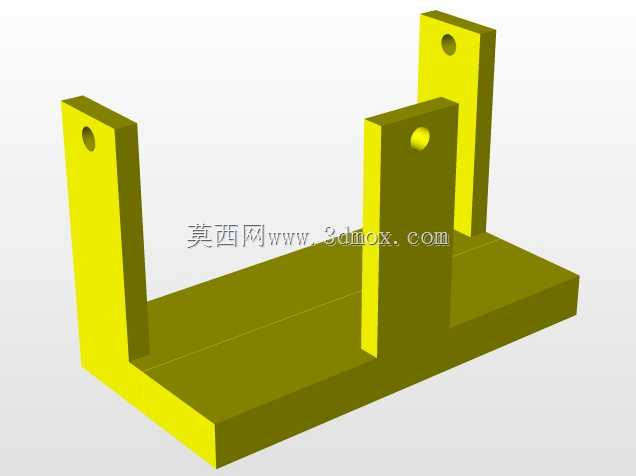

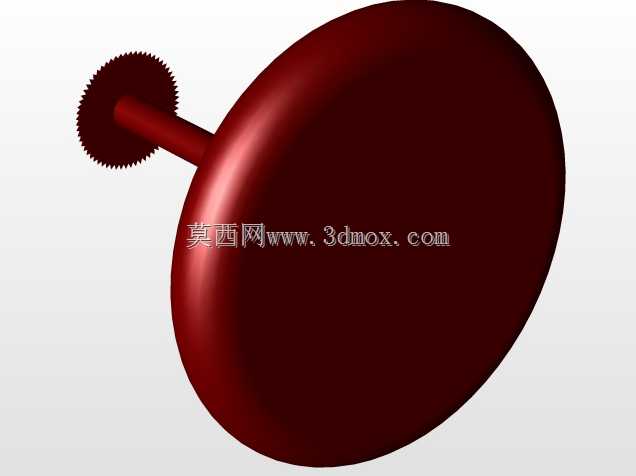

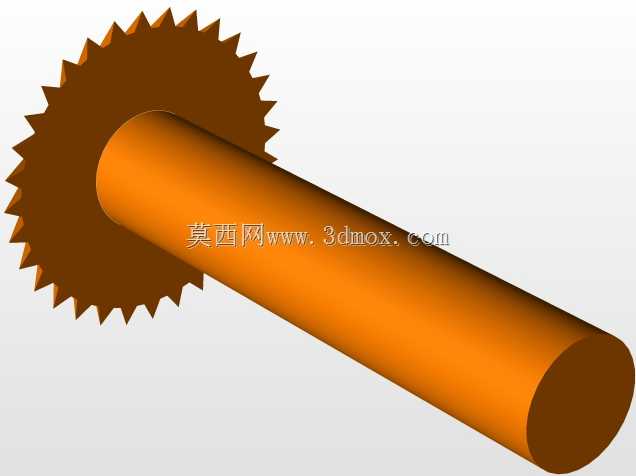

　　安装边界方面，这套结构的一体式底座采用平底设计，四个角位预留了螺栓安装孔，可直接固定在设备的安装基面或者试验台架上，安装孔的孔距按照通用传动试验台的标准接口设计，不需要额外做转接板即可完成装夹。两侧输出轴的轴端做了标准平键槽，可直接连接联轴器、轮毂等外接构件，轴伸长度预留了足够的安装空间，即使加装密封端盖、制动盘等附件也不会出现干涉。支撑座的高度经过匹配计算，保证两侧输出轴的同轴度公差控制在0.02mm以内，避免轴系运行时出现偏载导致齿轮偏磨、轴承过早失效的问题。

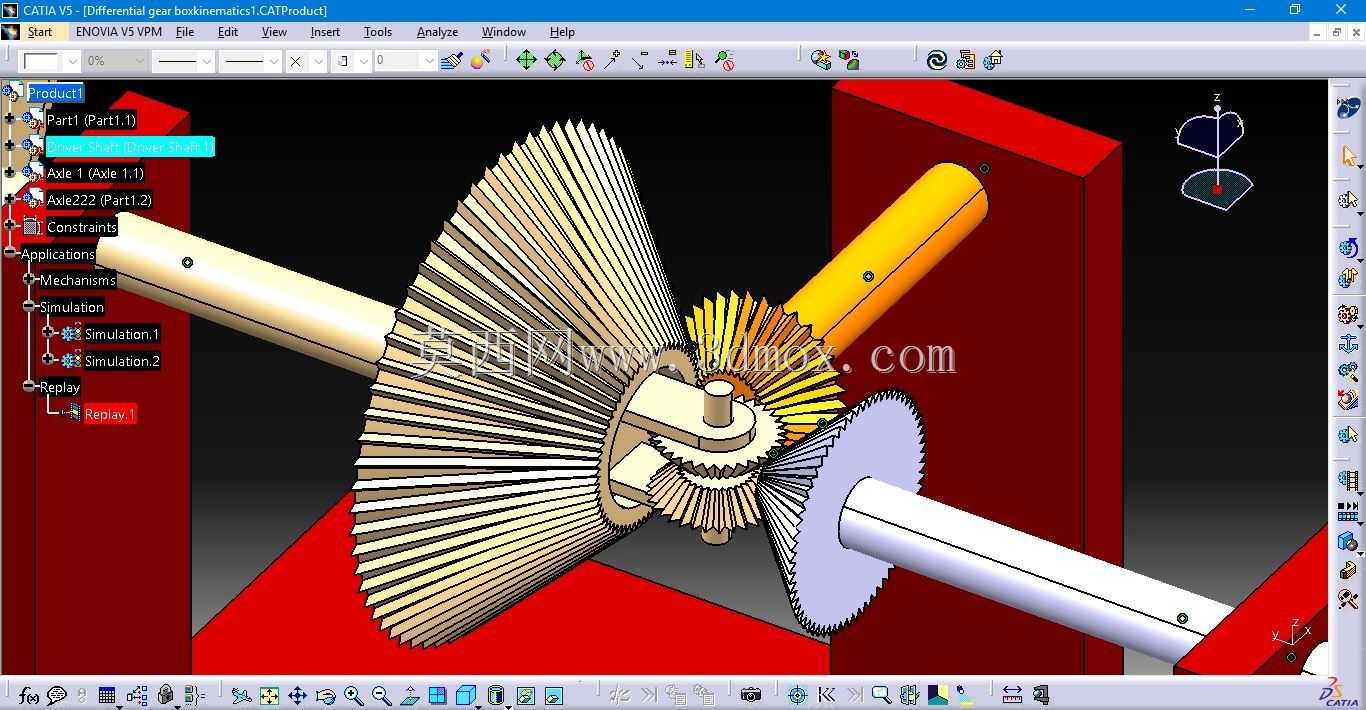

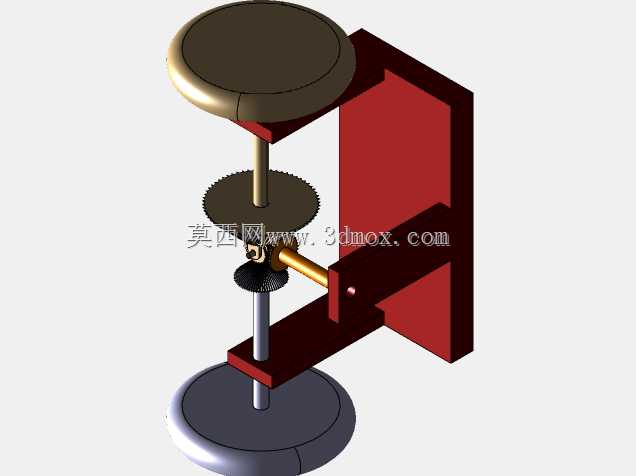

　　实际功能层面，这套结构除了能实现基础的差速传动功能，还可作为传动教学的演示教具，通过手动转动两侧输出轮就能直观观察行星齿轮的公转与自转状态，理解差速作用的实现原理。设计时特意将差速部分的构件做了外露处理，没有加装封闭壳体，就是为了能清晰观察到每个齿轮的啮合运动过程，做运动仿真时也能直接提取各构件的运动参数，验证转速差、扭矩分配的计算值是否符合设计预期。轴系的固定方式采用两端单向固定的形式，每个支撑座内可安装一对深沟球轴承，既能承受径向传动载荷，也能承受齿轮啮合产生的少量轴向力，适配差速齿轮传动时的受力特性。底座采用加厚的铸铁式结构设计，自身重量足够抵消传动过程中的振动，即使在较高输入转速下也能保持整体结构的稳定性，不会出现共振导致的啮合异响问题。
