平行轴开口式皮带传动轮组结构

　　这套带传动结构的核心设计逻辑，是依托平皮带的挠性特性实现平行轴间的动力传递，在轻工输送、小型设备动力输出、精密仪器进给机构中都有广泛适配场景，区别于齿轮啮合的刚性传动，带传动本身具备过载打滑的天然保护属性，能在负载突增时避免核心动力源与末端执行件的硬性冲击损伤。从结构组成来看，整套组件包含两个带轮与配套环形平皮带，主动轮端预留标准轴孔与键槽安装位，可直接对接电机输出轴或上游传动链的动力输出端，从动轮端同样设置同轴轴孔，可根据实际使用需求连接负载转轴、输送辊筒等执行部件。设计过程中优先匹配了平行轴的安装公差要求，两带轮的中心距经过反复校核，既保证皮带安装后有足够的预紧摩擦力，避免传动过程中出现打滑丢转的问题，

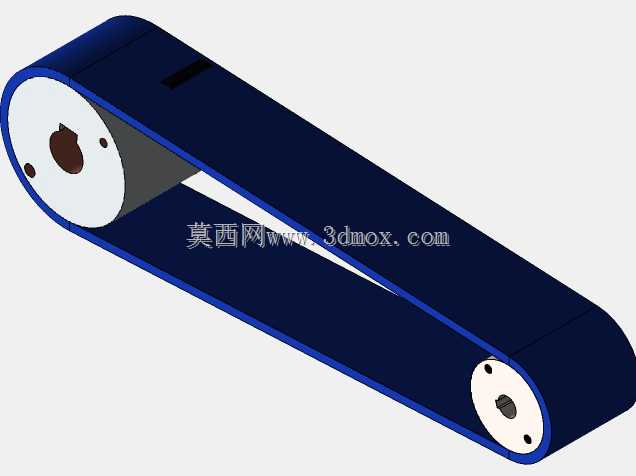

　　又不会因预紧力过大导致皮带长期处于高拉伸状态，缩短皮带的疲劳使用寿命。带轮的轮缘部分做了微凸的弧面处理，这一细节设计是为了让皮带在高速运转过程中自动保持对中状态，避免皮带跑偏脱出轮槽，轮体上的安装孔位经过对称度校验，保证带轮高速旋转时的动平衡性能，降低运转过程中的振动与噪音。从安装边界来看，整套传动结构的外轮廓完全由两带轮的直径、中心距以及皮带的包覆范围决定，设计时预留了皮带外侧10mm以上的安全防护间隙，避免设备运转过程中周边结构件与运动的皮带发生剐蹭干涉；轴孔的公差配合选用基孔制过渡配合，既保证安装时的同轴度精度，又方便后期维护时的皮带更换与带轮拆装。在实际应用场景中，这类平皮带传动结构常被用于小型输送线的辊筒动力传递、

　　桌面级加工设备的主轴动力传输、办公自动化设备的走纸机构传动等场景，相比同步带传动，平皮带的传动噪音更低，安装调试的容错率更高，不需要严格保证带轮齿形与皮带齿的精准啮合，对安装支架的加工精度要求更友好，能有效降低设备整体的加工与装配成本。设计时还充分考虑了皮带的张紧调节空间，整套结构在安装时可通过调整主动轮或从动轮的固定位置实现皮带张紧度的调节，不需要额外加装复杂的张紧轮结构，进一步简化了整体的传动链路，减少了易损件数量。带轮的轮体与轴孔的同轴度公差控制在0.02mm以内，避免运转过程中出现皮带周期性松紧变化的问题，皮带的包覆角经过校核，小带轮端的包覆角不小于120度，保证足够的摩擦传动面积，避免额定负载下出现打滑失效的情况。

　　整套结构没有多余的冗余设计，所有尺寸参数都围绕传动效率、使用寿命、安装便捷性三个核心维度做平衡，既满足常规工况下的动力传递需求，又兼顾了后期维护的便利性，不需要专用工具就能完成皮带的更换与张紧度调整，适配多类中小型机械设备的传动系统改造与全新设计需求。
