手持吹风机风筒结构三维设计方案

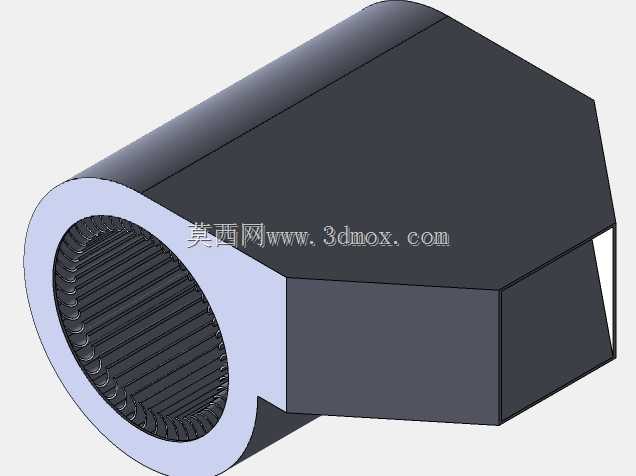

　　日常家用及美发沙龙场景中使用的手持吹风机，其核心出风段的结构设计直接影响出风均匀性、握持手感与整机装配可靠性，本次呈现的结构模型聚焦风筒主体与出风栅格集成段的设计细节，可作为手持类吹风设备结构开发的参考载体。从实际使用场景出发，该段结构处于吹风机整机的前端出风位置，后端衔接加热组件与风机单元，前端直接面向被吹拂对象，需要兼顾气流整流、结构防护、握持配重平衡多重需求。设计过程中首先考虑风道的流道顺滑性，风筒主体采用多边形过渡截面，并非规则圆柱结构，靠近握持侧的平面结构可适配内部加热支架的安装定位，避免圆柱面装配时的周向转动问题，同时平面段可预留按键或标识的安装平面，减少后续二次加工的工序。出风端的环形栅格采用等间距斜向导流片设计，

　　每片导流片的倾斜角度经过流道仿真验证，可将风机推送的轴向气流调整为略带旋向的均匀出风，避免直吹时的局部风感过硬问题，同时栅格的间隙尺寸控制在安全防护要求范围内，可防止使用过程中发丝被卷入内部加热腔。从安装边界来看，风筒主体的后端设置有环形定位止口，止口的配合公差选用H7/g6间隙配合，可与后端的风机壳体实现快速定位装配，止口端面预留有密封胶圈的安装槽，可避免高速气流从装配缝隙处泄漏产生风噪。风筒下部的衔接凸台结构用于连接手持握柄段，凸台内部设置有走线通道与加强筋，加强筋采用十字交叉布局，在不增加壁厚的前提下提升衔接位置的抗弯折强度，可承受日常使用过程中1.5米高度跌落的冲击载荷，不会出现衔接段断裂的问题。外形尺寸方面，

　　风筒主体的最大外径控制在78mm，适配成年用户单手握持时的围度范围，出风端的环形端面做了1.5mm的圆角过渡，避免使用过程中尖锐边缘刮碰皮肤或拉扯发丝。风筒的壁厚采用2.5mm均匀壁厚设计，选用耐热ABS材料时可满足长期120℃工作温度下的结构强度要求，不会出现受热变形的问题，内壁面设置有四条轴向定位筋，用于固定内部的加热组件支架，定位筋的高度为1.2mm，可减少加热组件与筒壁的接触面积，降低热量向外壳传递的效率，避免外壳表面温度过高引发烫伤风险。在结构细节处理上，风筒外表面的多边形棱边均做了R0.8mm的圆角过渡，既可以提升注塑生产时的熔体流动性，减少棱边位置的缺胶、熔接痕缺陷，也能提升握持时的触感，避免棱角带来的硌手感。

　　出风栅格与风筒主体采用一体化设计，减少后续装配的零件数量，栅格片的厚度从根部到端部做了0.3mm的渐变减薄，既保证根部的连接强度，也能减少栅格对气流的阻挡面积，提升出风效率。从实际装配逻辑来看，该段结构在整机装配流程中属于前端模块，完成内部加热组件、温控元件的安装后，可直接与后端风机模块、下部握柄模块通过卡扣与螺丝组合固定，装配时不需要复杂的工装定位，普通流水线作业即可完成组装，单工位装配耗时可控制在12秒以内，适配大批量家电生产的节拍要求。针对美发沙龙场景的高频使用需求，该结构的风筒内壁做了防静电涂层处理的预留面，可减少长期使用过程中灰尘与发丝碎屑在筒壁的附着，降低清洁维护的频率，同时出风栅格的导流片表面做了光滑圆弧处理，不会出现挂扯发丝的问题。设计过程中也充分考虑了维修拆解的便利性，风筒与后端壳体的连接螺丝全部隐藏在装饰盖下方，既保证外观的整体性，拆解时仅需要撬开装饰盖即可完成螺丝拆卸，不需要破坏壳体结构，可实现易损元件的快速更换。
