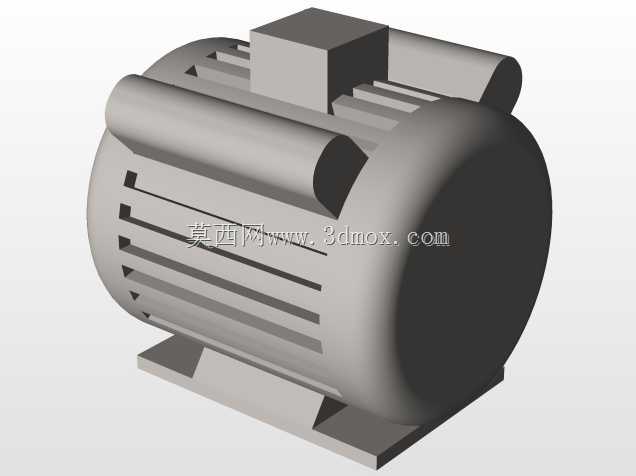

工业卧式异步电动机三维结构数模

　　在各类工业传动场景里，这类卧式电动机是应用覆盖范围极广的动力输出部件，从常规的皮带输送线、小型机床主轴驱动，到风机、水泵类负载的动力匹配，再到自动化生产线的单机工位动力输入，都能见到同结构电机的身影。做三维建模的时候，首先要明确的是安装边界的约束，这类带底脚安装的卧式电机，底脚的安装孔位间距、孔的通径、底脚平面到电机轴中心的高度是核心安装尺寸，直接决定了电机能不能和配套设备的安装位适配，建模时这些尺寸的公差带要预留合理的装配间隙，不能出现安装干涉的问题。从结构设计逻辑来看，电机的外壳散热筋是不能随意简化的部分，很多新手建模的时候会把散热筋做成等距等厚的直条，实际生产里的散热筋是沿着机壳圆周方向排布，靠近接线盒位置的筋条会做让位处理，

　　避免和接线盒的安装凸台产生结构冲突，同时散热筋的高度、厚度要匹配电机的额定功率对应的散热需求，功率越大的同机座号电机，散热筋的有效散热面积要做对应提升。机壳两端的端盖止口是保证定转子同轴度的关键配合面，建模时止口的配合公差要按照基孔制的过渡配合来预留设计间隙，端盖上的轴承室尺寸要和匹配的轴承外径对应，同时要考虑轴承安装的定位台阶，避免轴承装配后出现轴向窜动。顶部的接线盒结构，建模时要留出接线端子的安装空间，接线盒和机壳的连接面要做密封槽的设计，方便后续加装密封胶条满足常规工业环境的防护要求，接线盒的进线口要预留标准的电缆格兰头安装螺纹，方便现场布线时的线缆固定与防护。电机两端的吊环结构是针对大机座号电机的吊装需求设计的，

　　这个模型里的吊环凸台位置要保证吊装时电机的重心平衡，避免吊装过程中出现倾斜滑脱的风险。输出轴部分的轴伸尺寸、键槽规格要对应通用的传动配合标准，不管是配联轴器还是皮带轮，轴伸的长度、直径以及键槽的宽度深度都要符合通用传动件的安装尺寸规范，减少用户后续选型适配的成本。从实际应用的角度出发，这个三维模型在做设备整体装配的时候，可以直接作为标准动力部件调用，不需要再重新绘制电机的外轮廓与安装点位，能大幅缩短整机设计的建模周期，同时模型的结构细节完整，在做设备干涉检查的时候，可以准确判断电机和周边的机架、护罩、传动部件之间是否存在位置冲突，避免实际加工装配时才发现结构干涉的问题。很多做非标设备设计的工程师在选型阶段，

　　就需要把对应规格电机的三维模型导入装配环境，核对电机的轴向长度、最大外圆直径会不会和设备的其他部件产生空间冲突，尤其是一些安装空间紧凑的设备，电机的接线盒朝向、吊环的突出高度都可能成为干涉点，这个模型把这些细节都做了还原，能满足干涉检查的精度要求。另外在做设备的运维仿真或者装配工艺演示的时候，完整的电机结构模型也能更直观地展示电机的安装固定方式、接线位置、拆装顺序，不需要再额外补充结构细节。建模过程中，机壳的圆角过渡也做了符合实际工艺的处理，所有的尖角位置都做了合理的铸造圆角，符合铸铁机壳的铸造工艺要求，不会出现现实中无法加工的尖锐结构，底脚的安装面做了凸台设计，减少加工面的面积，降低后续机加工的成本，同时也能保证安装面的平面度要求，避免电机安装后出现受力不均导致的振动问题。
