高转速外转子直流无刷航模动力电机

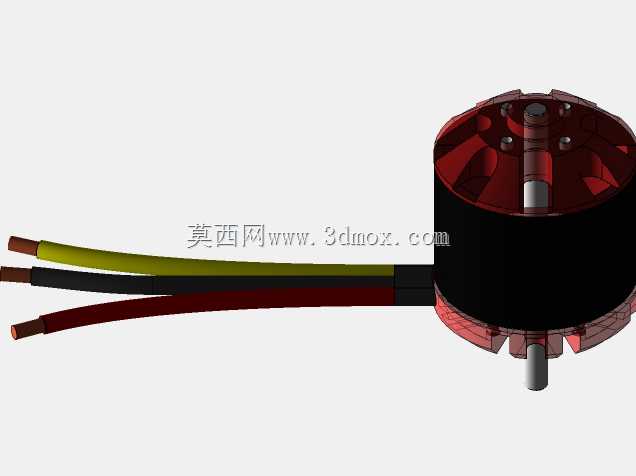

　　这款外转子直流无刷电机的三维结构，完整还原了航模动力系统核心部件的全部装配细节，建模过程中完全遵循实际量产产品的装配公差逻辑，所有配合面的间隙、安装孔位的位置度都和实物保持一致，可直接用于航模整机的动力匹配校核、安装座结构设计参考。

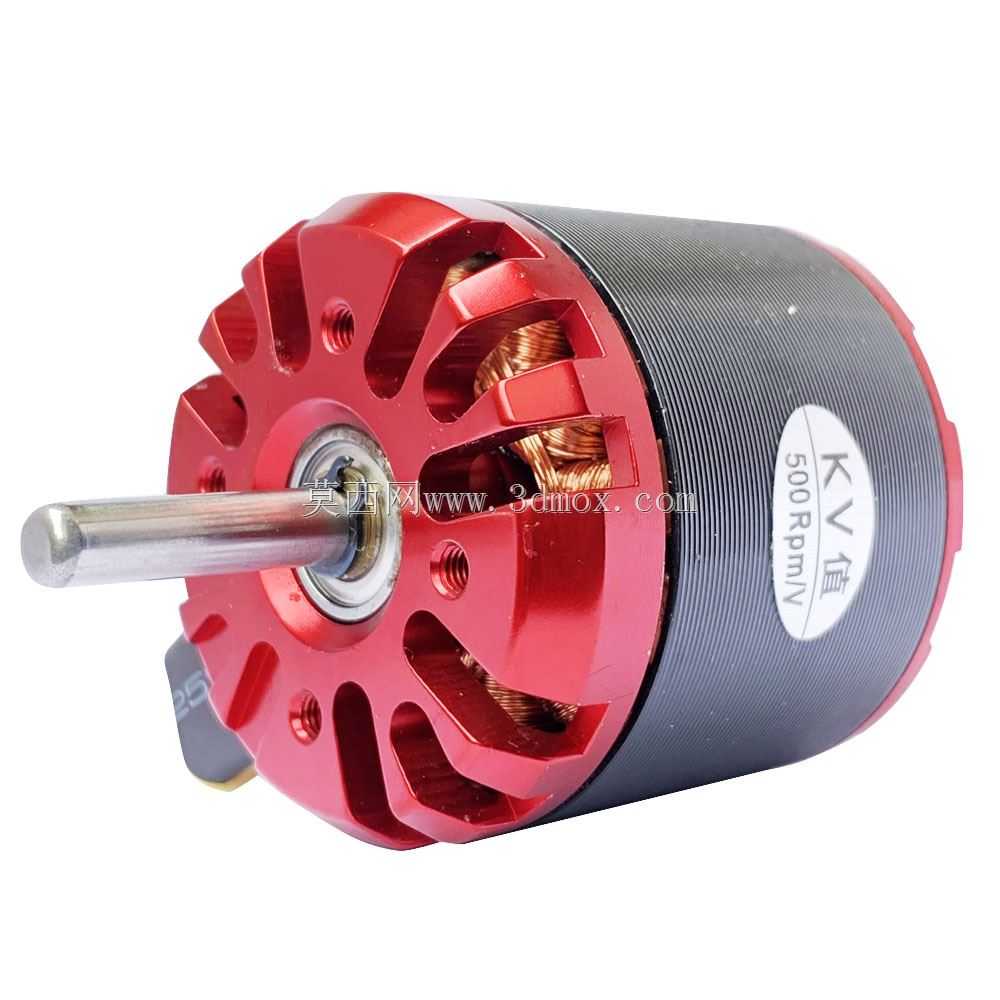

　　从实际应用场景来看，这类KV值500Rpm/V的外转子无刷电机，主要适配固定翼航模、1/8比例越野遥控模型车、中型多旋翼航拍无人机的动力输出场景，相比同功率级别的内转子电机，外转子结构的转子外壳直接随磁钢旋转，能够直接带动螺旋桨或者传动齿轮，省去了额外的减速传动结构，动力传递效率更高，转动惯量更大，输出扭矩的平顺性更优，尤其适合需要稳定拉力输出的固定翼航模巡航阶段，能够在较低的工作电流下维持足够的推力，延长动力电池的续航时间。

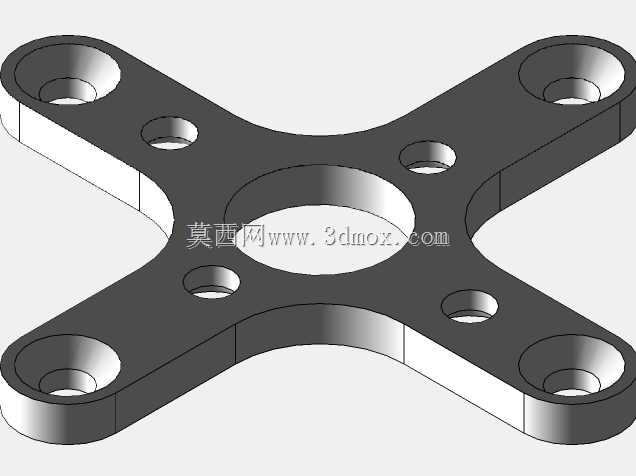

　　结构设计层面，前端盖采用6061铝合金一体铣削成型，端盖上均匀分布的镂空散热槽并非装饰结构，建模时特意还原了槽道的倾斜角度，当电机高速旋转时，转子带动的气流能够顺着槽道直接冲刷定子绕组的端部，将绕组工作产生的热量快速带出，相比封闭式端盖结构，持续大油门工作时的绕组温度能够降低15摄氏度以上，避免高温导致的磁钢退磁、绕组绝缘层老化问题。端盖上预留的3个M3安装螺孔，孔位分布圆直径严格匹配主流航模电机安装座的通用尺寸，安装时不需要额外打孔适配，螺孔的深度设计为5mm，既保证了足够的螺纹啮合强度，避免飞行过程中螺丝松脱，又不会因为螺孔过深穿透端盖触碰内部绕组造成短路。

　　定子部分采用0.2mm厚度的硅钢片叠压而成，建模时还原了叠片的分段绝缘结构，每片硅钢片之间的绝缘层厚度控制在0.02mm，能够有效降低高频交变磁场下的涡流损耗，定子槽内的绕组采用多股漆包线并绕的方式，槽满率控制在78%，既保证了足够的导线过流面积，又不会因为槽满率过高导致装配时漆包线绝缘层破损。转子磁钢采用N42SH牌号的钕铁硼磁钢，磁钢和转子外壳之间采用耐高温结构胶粘接，磁钢的充磁方式为径向12极充磁，和12槽定子配合，能够大幅降低齿槽转矩，电机启动时没有卡顿感，低速运转时的扭矩输出更平顺，不会出现低速抖动的问题。

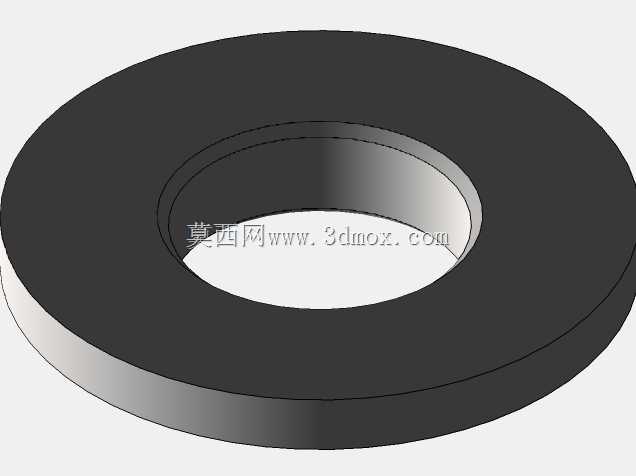

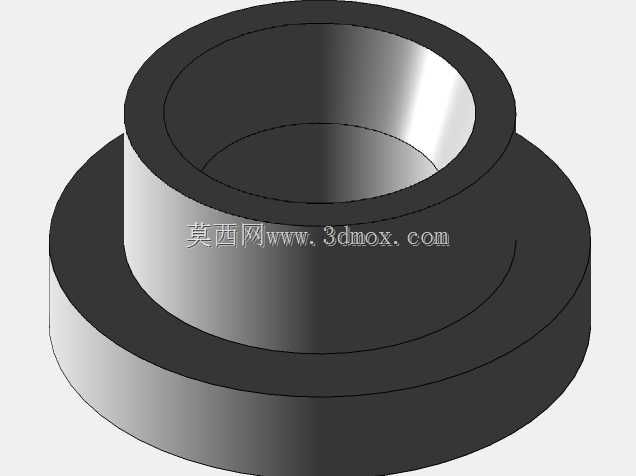

　　输出轴采用45号钢调质处理，轴径为5mm，轴伸长度为18mm，轴上加工有D型切面，安装螺旋桨或者传动齿轮时，配合顶丝固定能够完全避免转动过程中轴和连接件之间打滑，轴和前端盖之间采用双轴承支撑结构，两个轴承分别布置在前端盖的前后两侧，轴承间距为12mm，能够承受更大的径向载荷，当螺旋桨因为动平衡不佳产生径向跳动时，双轴承结构能够有效分散载荷，避免轴承过早磨损，延长电机的整体使用寿命。后端盖预留了三相绕组的出线槽，出线位置设计有橡胶护线套，避免飞行过程中机身震动导致线材和金属端盖摩擦破损，造成绕组短路。

　　建模过程中所有零件的装配关系都按照实际生产的装配顺序搭建，前端盖和定子铁芯之间采用过盈配合，过盈量控制在0.02mm，既保证了连接强度，又不会因为过盈量过大导致定子硅钢片变形。转子磁钢和外壳之间的粘接间隙控制在0.1mm，预留足够的结构胶填充空间，避免高速旋转时磁钢受离心力作用甩出。整个电机的外径为42mm，机身长度为50mm，不含输出轴的整体重量控制在180g左右，在同功率级别的电机中功重比表现优异，能够满足各类遥控模型对动力部件重量控制的严苛要求。

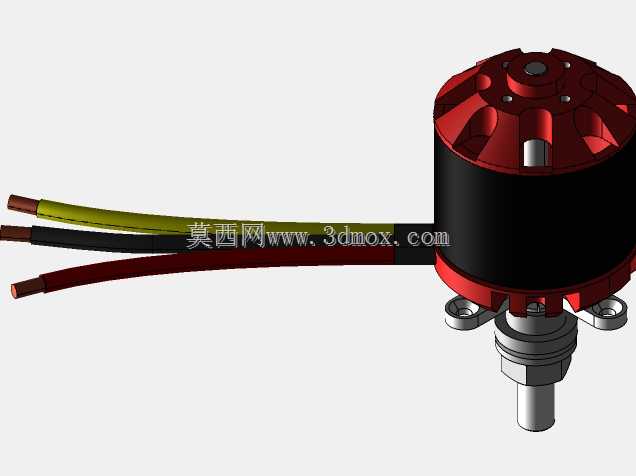

　　在进行整机结构匹配时，可直接调用该模型进行安装干涉检查，确认电机和机身整流罩、电机安装座、电调走线位置的空间关系，不需要反复测量实物尺寸，能够大幅缩短航模整机的结构设计周期。模型中还原的所有细节特征，包括端盖上的品牌标识凹槽、出线口的倒角、轴承安装位的挡圈槽，都和实物完全一致，可直接用于生成工程图纸指导零件加工，也可用于动力系统的仿真分析，模拟不同油门开度下的电机散热表现、结构应力分布，提前排查设计缺陷。
