立式支腿结构生物反应罐体三维设计

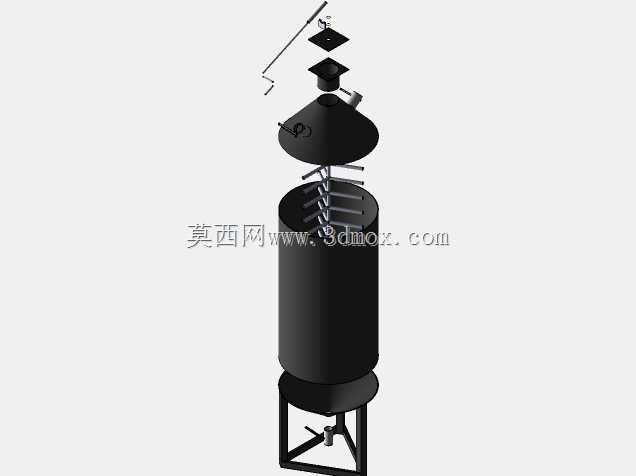

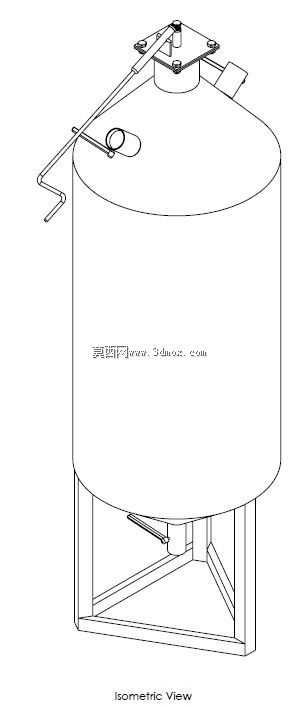

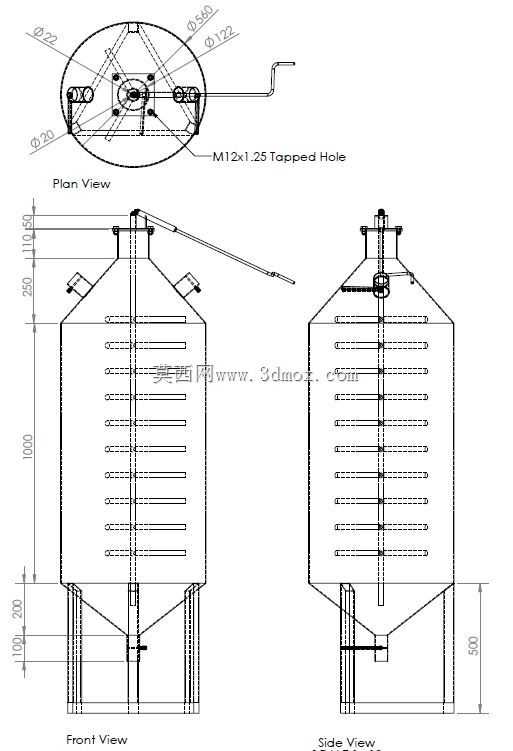

　　该立式生物反应罐体主要面向生物发酵、微生物培养、生化反应类生产与实验场景，可应用于食品发酵、生物制药、环保菌剂制备、农业微生物扩培等多个领域，作为生化反应过程的核心承载容器，为菌体增殖、酶促反应、物料混合代谢提供可控的密闭反应空间。从结构设计来看，整体采用立式圆柱罐体构型，底部搭配三角支撑式支腿结构，支腿与罐体下封头采用焊接式连接，支腿间设置横向斜撑强化整体刚性，可有效抵消罐内搅拌作业、物料装载带来的侧向载荷与竖向载荷，避免设备运行过程中出现共振、罐体偏移等问题，支腿底部预留安装孔位，可直接通过膨胀螺栓固定于混凝土地面或钢制设备平台，安装时需保证罐体垂直度偏差不超过千分之一，防止搅拌轴偏磨、罐内流场分布不均。

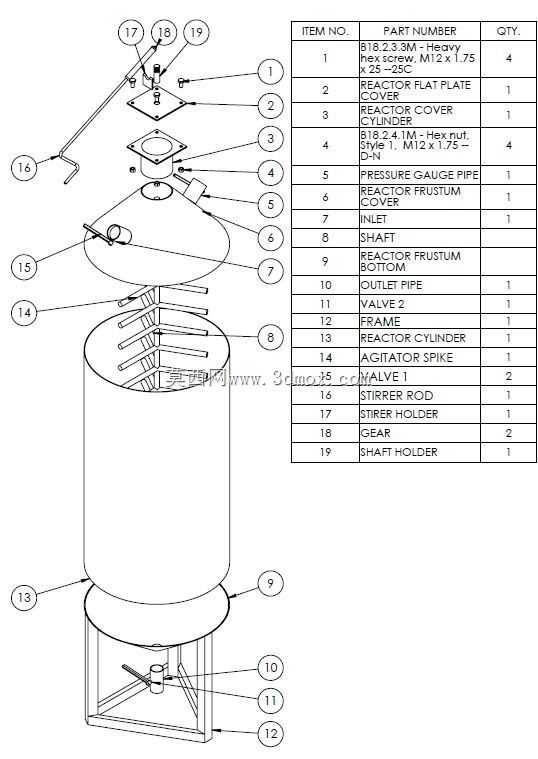

　　罐体顶部采用快开式平盖结构，盖体上预留多组接口位，分别对应进料口、排气口、接种口、仪表安装位、搅拌轴穿装位，顶部设置的手摇式开盖机构采用杠杆式省力结构，搭配铰接转轴，可单人操作完成顶盖的开启与闭合，无需额外吊装设备，方便日常清洗、填料与内部检修作业，盖体与罐体上口采用硅橡胶密封圈密封，通过快压卡扣实现压紧密封，可满足常压或微压工况下的密闭要求，避免杂菌侵入、反应物料外泄。罐体侧壁设置有人孔与观察视镜，人孔采用椭圆快开结构，方便人员进入罐内进行彻底清洁与焊缝检查，视镜采用钢化硼硅玻璃材质，可实时观察罐内物料反应状态、液位高度与搅拌混合效果，无需开盖即可掌握反应进程。罐体下部设置出料口与排污口，出料口位置略高于罐体下封头最低点，

　　可避免沉积的固体杂质直接进入出料管路，排污口设置于下封头最低处，可在清洗、排空时彻底排净罐内残液与沉积物，减少物料残留与杂菌滋生风险。从设计思路层面，该结构优先考虑了生物反应场景的清洁性要求，所有与物料接触的内壁均采用圆弧过渡设计，无直角卫生死角，内壁抛光粗糙度可达到Ra0.8以下，满足CIP在位清洗的要求，避免物料挂壁、菌群残留导致的批次交叉污染。罐体的容积设计适配中小规模生产与中试实验场景，整体外形尺寸紧凑，支腿高度预留了底部出料管路、阀门的安装空间，无需额外抬高罐体即可完成底阀、出料泵的管路对接，设备周边预留不小于800mm的操作维护空间即可满足日常操作、检修的空间需求。顶部的搅拌接口可适配桨叶式搅拌器，

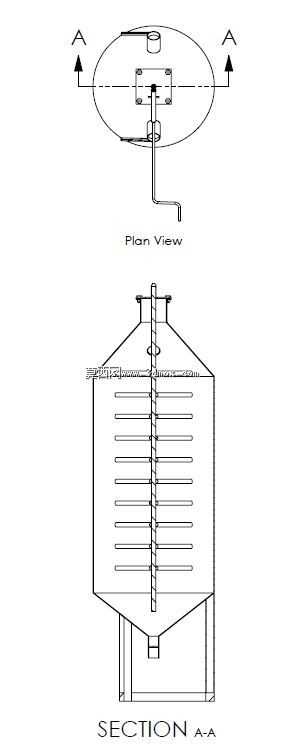

　　搅拌轴穿装位设置机械密封结构，可保证转动部位的密闭性，避免轴封处出现泄漏或者杂菌侵入，搅拌桨的安装位置可根据物料特性调整高度，保证罐内物料上下层充分混合，传质传热均匀，避免局部物料浓度过高、代谢产物堆积影响反应效率。罐体整体采用不锈钢材质设计思路，可耐受常规酸碱灭菌介质的腐蚀，适配高温蒸汽灭菌的作业要求，所有外部焊缝均做钝化处理，提升设备的耐锈蚀能力与使用寿命。在安装边界方面，设备总高度控制在常规厂房层高允许范围内，顶部开盖操作时的最大举升高度不会触碰厂房顶部管线，支腿的安装跨距可适配常规钢制平台的梁格间距，无需额外做平台加固即可完成安装固定，设备运行时的动载荷较小，对基础的承重要求较低，适配多种安装场景。
