带外盘管支撑的立式夹套反应容器结构

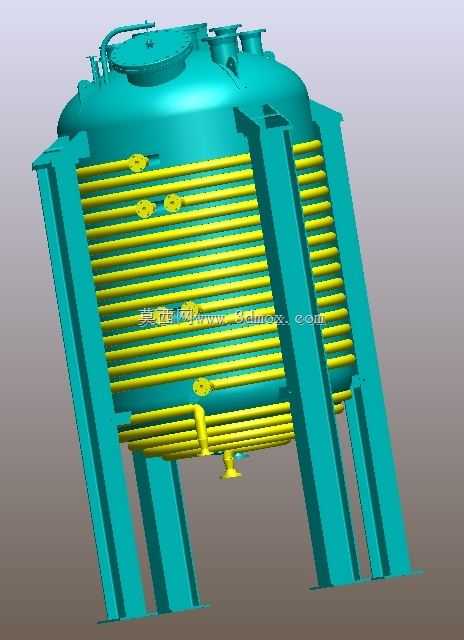

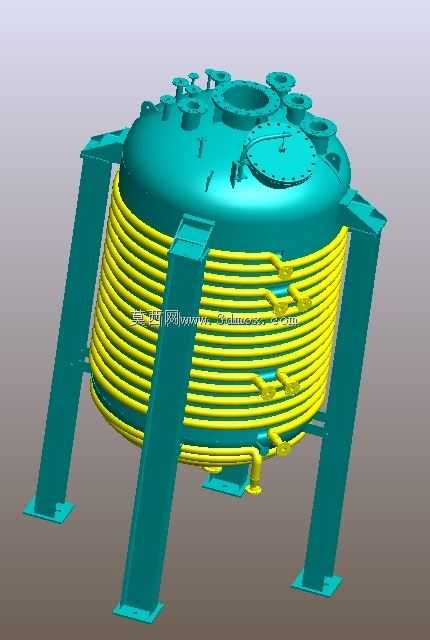

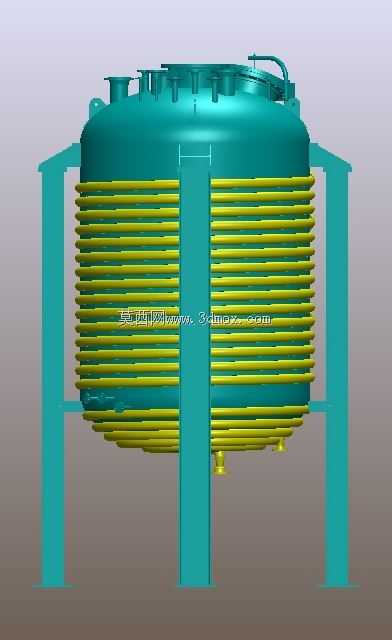

　　在精细化工、医药中间体合成、食品配料深加工的生产车间里，这类带外伴热盘管的立式夹套容器是核心工艺单元的常用设备，区别于普通单层常压储罐，它的核心作用是为罐内物料提供可控的温度环境，满足反应、混合、恒温储存等工艺需求。从结构设计逻辑来看，罐体采用立式椭圆封头结构，上封头密集布置了多组工艺接管，分别对应物料进料、助剂投加、排气放空、温度压力检测、人孔检修等功能，接管的排布避开了顶部操作平台的走道区域，同时预留了阀门安装与仪表接线的操作空间，不会出现后期配管时操作空间不足的问题。罐体外部的黄色螺旋盘管是外伴热结构，相比传统整体夹套，这种盘管式伴热的热媒流速更高，换热效率更稳定，同时能减少夹套死区带来的温度不均问题，

　　盘管的进出口都设置在罐体下部区域，方便与车间的热媒总管对接，盘管与罐壁之间采用贴合焊接工艺，保证热传导效率，同时盘管的排布间距经过计算，避开了支腿与罐体的连接焊缝区域，避免焊接应力集中。罐体的支撑采用三根均布的型钢支腿，支腿底部带方形安装底板，底板上预留地脚螺栓孔，安装时需要匹配设备基础的预埋螺栓位置，支腿与罐体的连接位置做了加强筋板处理，能承受满罐物料的总重量，同时兼顾风载与轻微地震载荷的稳定性要求，支腿的高度设计预留了罐体底部出料口的操作空间，方便下方安装出料阀门与接料管路。从安装边界来看，这类设备的安装需要考虑顶部吊装空间，因为上封头接管较多，吊装时不能碰撞接管，设备就位后周边需要预留至少800mm的操作检修通道，

　　尤其是上人孔的位置，需要预留足够的开关人孔盖的操作空间，外盘管的外侧不需要额外做保温层支撑，后期保温施工时可以直接将保温材料包覆在盘管外侧，固定在罐体预设的保温钉上即可。设计这类容器时，首先要明确罐内物料的特性，包括腐蚀性、工作温度压力范围，以此确定罐体的壁厚与材质，外盘管的通径与长度根据换热面积需求计算，要保证热媒在盘管内的流速处于湍流区间，提升换热效率，支腿的截面尺寸需要根据设备总重做强度校核，避免满罐时支腿出现变形。上封头的接管排布需要遵循工艺操作的逻辑，常用的进料口、人孔布置在操作侧，检测仪表接口布置在靠近仪表桥架的一侧，减少仪表引线的长度，罐体底部的出料口设置在封头最低点，保证物料可以完全排空，没有残液积存。

　　在实际生产场景中，这类容器常用来做常压或低压的恒温反应，比如树脂合成过程中的升温保温环节，外盘管内通入蒸汽或者热水，就能给罐内物料均匀加热，如果需要降温工况，盘管内也可以通入冷却水，实现快速降温，相比内盘管结构，外盘管不会占用罐内的有效容积，也不会影响罐内搅拌装置的安装（如果工艺需要带搅拌的话，上封头中心的大口径接口就是预留的搅拌器安装位）。很多现场安装的反馈显示，这类三腿支撑的立式容器，对基础的水平度要求比四腿结构更低，不容易出现支腿悬空受力不均的问题，只要三个基础点的水平度偏差控制在允许范围内，设备就位后不需要额外垫太多调整垫片就能保证罐体垂直度。盘管的固定采用管卡与焊接结合的方式，避免设备运行时因为热胀冷缩导致盘管变形移位，每段盘管的弯头位置都做了圆滑过渡，减少热媒流动的阻力，降低循环泵的能耗。
