滚筒式砂石洗选筛分一体设备结构

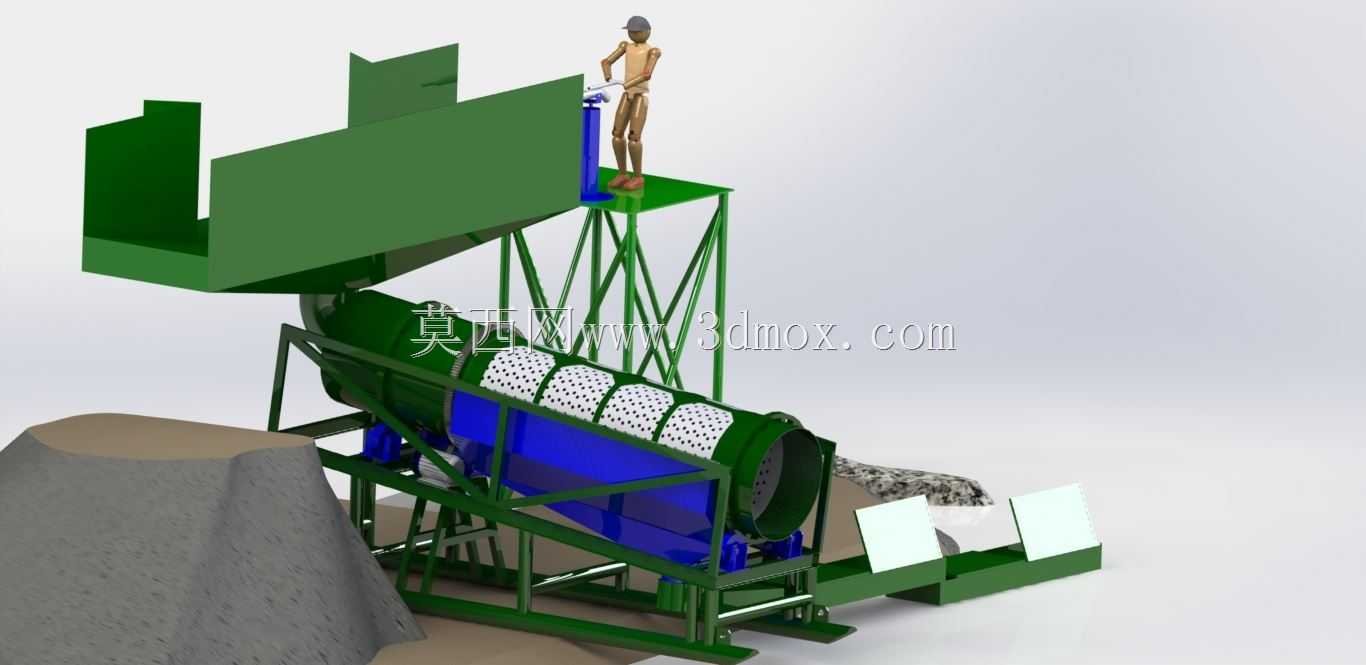

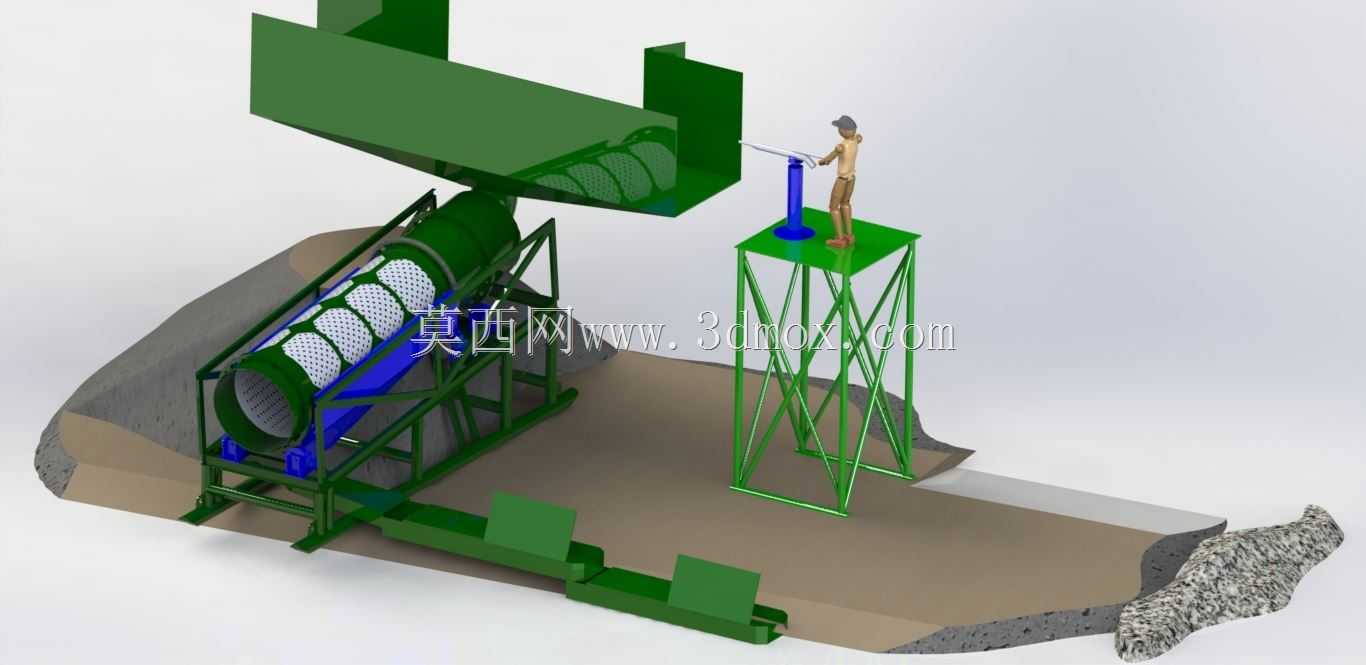

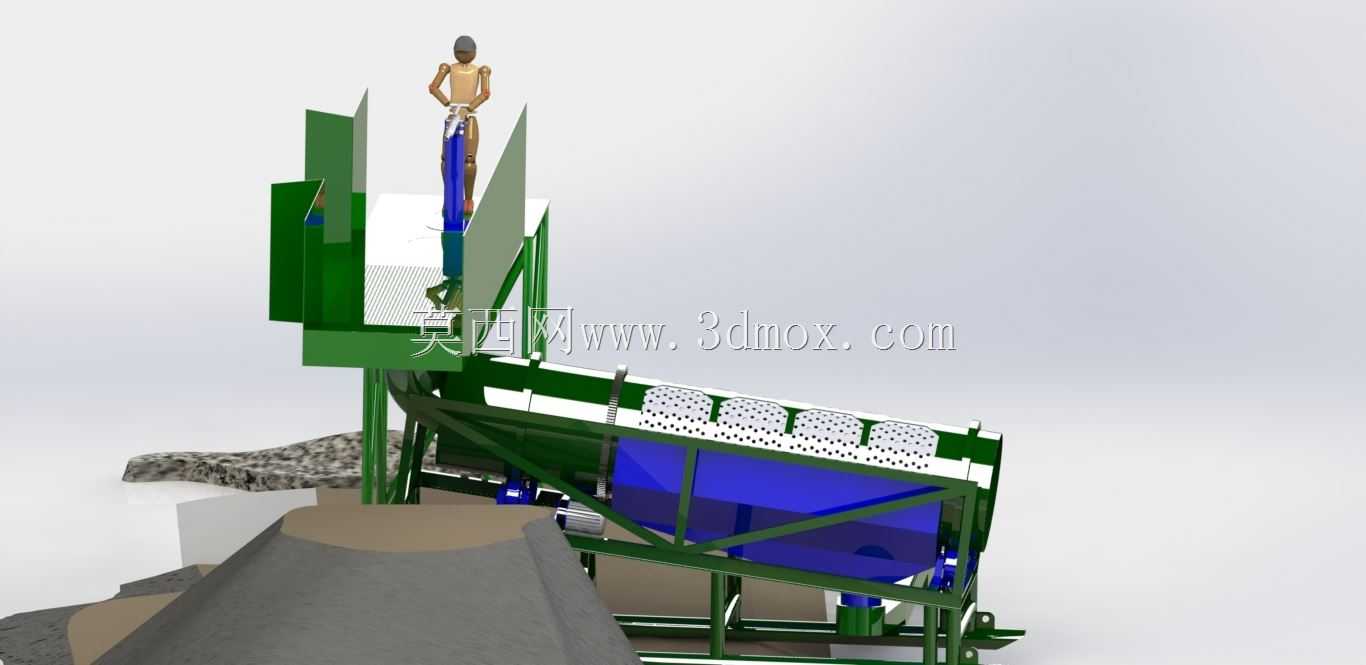

　　这套设备的核心作业场景集中在露天矿山砂石料预处理、河道采砂场骨料提纯、建筑固废资源化处理的前端工序段，针对含泥量较高的风化岩、河卵石、开挖渣料做泥团打散、表面裹附泥层清洗与粒径分级作业，避免后续破碎、制砂环节因泥质成分造成筛网堵塞、成品骨料含泥量超标，影响混凝土拌合后的和易性与最终结构强度。从结构布局来看，整体采用高架式钢桁架支撑设计，进料端设置倾斜导料溜槽，物料从溜槽进入滚筒段后，滚筒内壁焊接的螺旋导料板会推动物料持续向出料端移动，过程中高压喷淋管路持续向筒内注水，裹挟泥质的污水透过筒壁的筛孔落入下方集水槽，而符合粒径要求的干净骨料会顺着滚筒末端的分料溜槽分别排出，实现不同粒级物料的初步分流。

　　设计阶段首先考虑的是现场安装的边界适配性，支撑桁架的立柱间距预留了常规皮带输送机的安装空间，出料端的三个分料口可直接对接不同规格的出料皮带，无需额外增设转接溜槽，减少现场安装的非标改制工作量；设备整体的重心落在桁架中心区域，四个支脚位置预留了地脚螺栓安装孔，可直接固定在硬化后的混凝土基础上，无需额外做配重结构，降低基础施工的成本。滚筒段的筛网采用模块化拼接设计，每段筛网通过压条与螺栓固定在滚筒骨架上，现场可根据处理物料的粒径要求快速更换不同孔径的筛网，无需整体拆卸滚筒结构，大幅缩短易损件更换的停机时间；滚筒两端的支撑采用托轮组承载结构，相比传统的中心轴支撑形式，可承受更大的物料冲击载荷，避免重载工况下中心轴弯曲变形的问题，

　　托轮表面包覆耐磨橡胶层，可降低运行过程中的金属撞击噪音，同时减少滚筒滚圈的磨损量。进料端的操作平台设置了安全护栏，可供现场巡检人员观察进料状态、清理溜槽堵塞物料，平台高度刚好与滚筒进料口齐平，日常维护时无需借助额外登高设备即可完成喷淋头疏通、进料挡板调节的操作。设备的驱动单元布置在滚筒侧下方，采用减速电机直连摩擦轮的驱动形式，相比齿轮圈驱动的结构，摩擦轮驱动的运行噪音更低，且过载时摩擦轮会产生打滑，可避免大块卡料时造成电机烧毁、传动件断裂的故障；驱动单元的安装底座设置了长条形调节孔，可根据摩擦轮的磨损量调整中心距，保证摩擦轮与滚筒滚圈的接触压力始终处于合理区间，减少动力损耗。设备的整体外形尺寸适配常规13米半挂车的运输宽度，

　　整体桁架采用分段螺栓连接结构，长途运输时可拆分为进料溜槽段、滚筒主机段、支撑桁架段、出料分料段四个部分，运抵现场后仅需通过螺栓拼接即可完成组装，无需现场做大型焊接作业，大幅缩短现场安装周期。在实际作业过程中，设备的处理能力可通过调整滚筒转速与进料溜槽的挡板开度进行匹配，当处理含泥量较高的物料时，可适当降低滚筒转速，延长物料在筒内的停留时间，保证泥层充分打散清洗；当处理含泥量较低的干净物料时，可提高滚筒转速，提升整体处理效率。筒内的螺旋导料板采用分段变螺距设计，进料端螺距较小，可快速将刚进入筒内的物料推入清洗段，避免物料在进料口堆积外溢，清洗段螺距适中，保证物料有足够的时间接受喷淋清洗，出料端螺距较大，可快速将清洗完成的物料排出，避免筒内物料滞留造成过载。下方的集水槽设计成倾斜坡度，污水可顺着坡度自然流入沉淀池，无需额外增设排污泵，槽体底部设置了可开启的检修口，定期可打开清理沉积在槽底的粗颗粒物料，避免长期堆积造成筛孔堵塞。
