矿山作业用岩箱集料分料装置结构

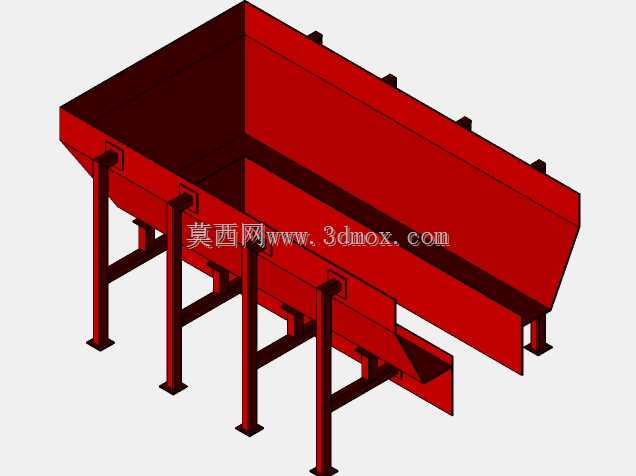

　　在地下矿山采掘、露天矿剥离作业的物料转运链路里，这类带分料隔腔的岩箱料斗是衔接采掘面出料与后续输送环节的核心中转承载结构，多数布置在颚式破碎机进料端上方、斜井箕斗卸载点下方或者带式输送机的转接塔位置，用来承接爆破后初破碎的矿岩物料，缓冲大粒径岩块下落的冲击载荷，同时通过内部隔腔实现物料的分流导向，避免单一下料点造成后续输送设备偏载撒料。从结构设计逻辑来看，整个料斗采用上宽下窄的渐变溜槽构型，上部敞口的进料端做了外翻的加强折边，边缘均匀布置的吊耳结构既满足车间整体吊装转运的挂载需求，也能在现场安装时和上部的卸料溜槽、防护格栅做螺栓固接，折边内侧额外加焊的等边角钢衬板，是为了抵御大块矿石下落时的直接砸击，延长料斗本体的磨损寿命，

　　毕竟矿山现场的矿岩莫氏硬度普遍在5-7级，无衬板防护的钢板料斗在连续受料工况下，不到三个月就会被砸出凹坑甚至磨穿漏料。料斗内部设置的纵向分隔板，并不是等厚的平直钢板，而是顺着物料滑落的方向做了12度的倾角偏移，这个角度是结合矿岩的自然安息角反复校核得出的，既不会让湿黏的粉矿粘附在隔板表面造成堵料，也能把进入料斗的物料均匀分成两股，分别导入下方两个独立的出料溜槽，匹配两条并行的带式输送机给料需求，避免单条输送带负载过大出现压停、跑偏故障。支撑整个料斗的六根型钢支腿，采用H型钢截切而成，每根支腿底部都焊有带地脚螺栓孔的方形底板，安装时需要和预埋在混凝土基础上的地脚螺栓做二次灌浆固定，支腿之间的横向、斜向连接筋板并非随意布置，

　　而是通过有限元冲击载荷仿真做的拓扑优化，在料斗受大块矿石冲击的核心受力区，也就是进料端正下方的支腿连接位置，额外加了双层三角筋板，抵消岩块下落时产生的水平方向分力，避免长期冲击造成支腿开焊、整体结构偏移。料斗下部的出料端做了收窄的楔形导料结构，出料口的尺寸刚好匹配后续导料槽的入口宽度，边缘预留的螺栓孔可以和防尘密封罩、导料裙板做连接，减少物料转运过程中的粉尘外溢，出料口侧面预留的检查口法兰，是为了日常运维时清理卡堵的超径石块，不需要工人钻进料斗内部作业，降低井下有限空间作业的安全风险。从安装边界来看，这类料斗的上部进料口宽度要比上方卸料设备的出料宽度单边宽出至少300mm，防止卸料时物料撒落到料斗外部，

　　支腿的高度要满足下方输送设备的安装、检修空间需求，一般保证出料口距离输送带面的高度在1.2米到1.5米之间，既不会因为落料高差太大造成输送带被砸伤，也不会因为高差太小导致物料排出不畅堵料。整个料斗的钢板厚度选择也有明确的工程逻辑，受料面的主板采用16mm厚的耐磨钢板，非直接受料的侧部板采用10mm厚的普通碳素结构钢板，在保证整体抗冲击、耐磨损性能的前提下，尽可能控制设备整体重量，降低吊装难度和基础承载负荷。另外料斗外壁上均匀布置的短型钢凸台，是为了后续安装振动器预留的挂载位，当遇到雨季矿岩含泥量高、物料容易粘附堵料的时候，可以在凸台上加装气动振动器，通过高频振动让粘附的物料滑落，不需要人工捅料，大幅提升连续作业的可靠性。
