手推式冬季除雪铲结构三维设计

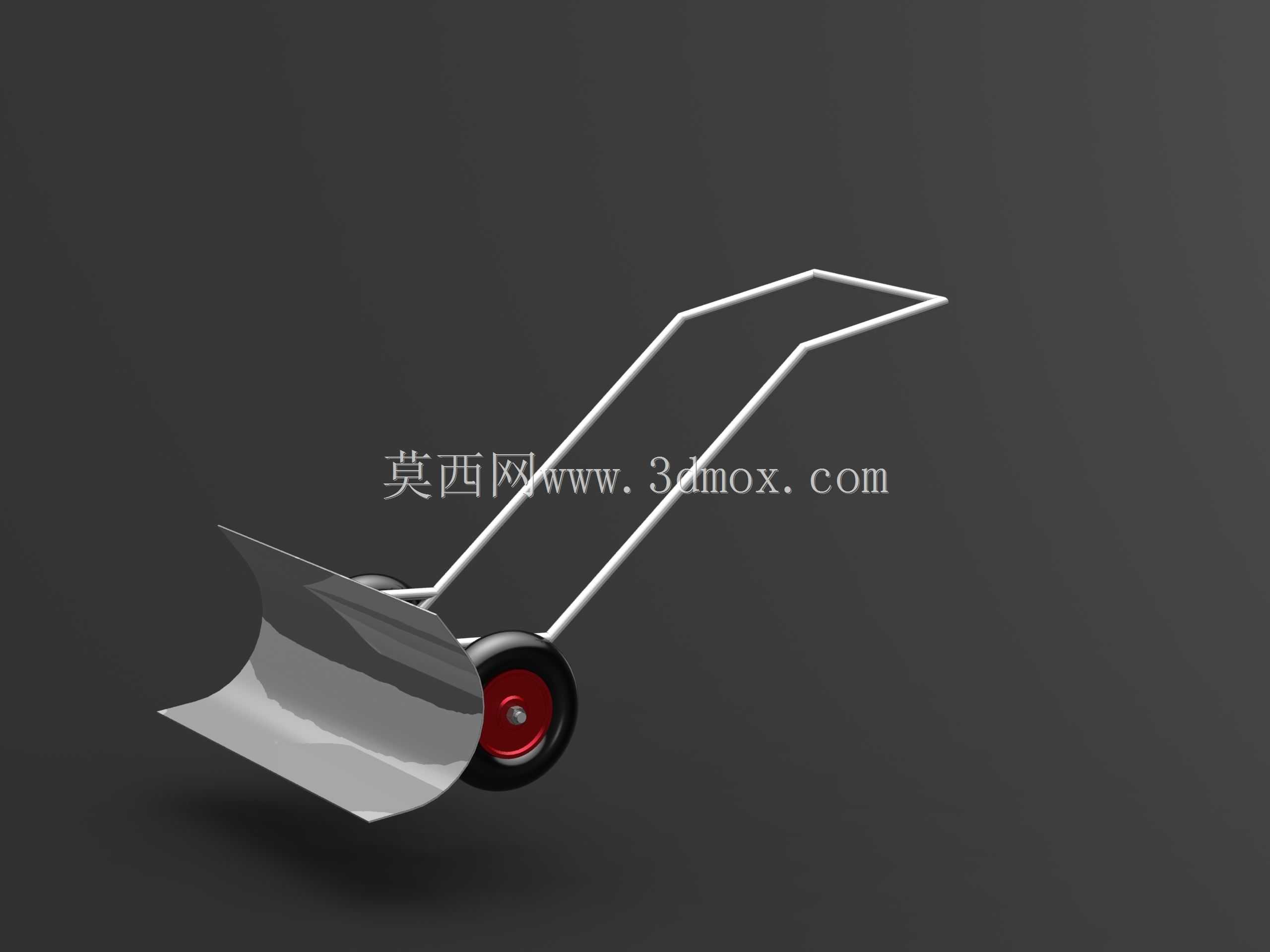

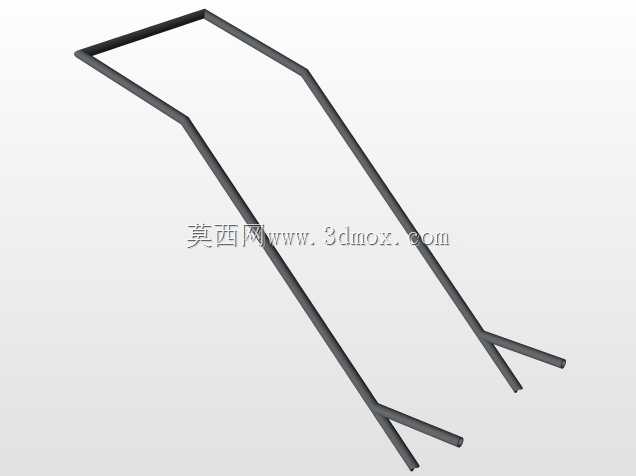

　　这款手推式除雪作业装置，主要面向人行步道、小区园区、窄巷通道、厂区内部道路这类大型除雪机械无法覆盖的狭小作业场景，解决冬季薄积雪、压实残雪的人工清理效率问题，替代传统铁锹、扫帚的低效作业模式，降低环卫、物业一线作业人员的劳动强度。从结构设计逻辑来看，整体采用纯机械无动力结构，没有额外的动力单元，完全依靠作业人员的推力完成作业，后期维护成本极低，也不存在低温环境下动力单元启动故障的问题。整机的操作扶手采用弯折圆管成型结构，扶手高度按照成年人立姿作业的舒适发力区间设计，作业人员握持时手臂自然下垂无需过度弯腰，长时间作业的疲劳度更低；扶手的弯折角度经过反复校核，既保证推雪时的力传导路径顺畅，推力可以直接作用到铲头作业面，也能在转向、

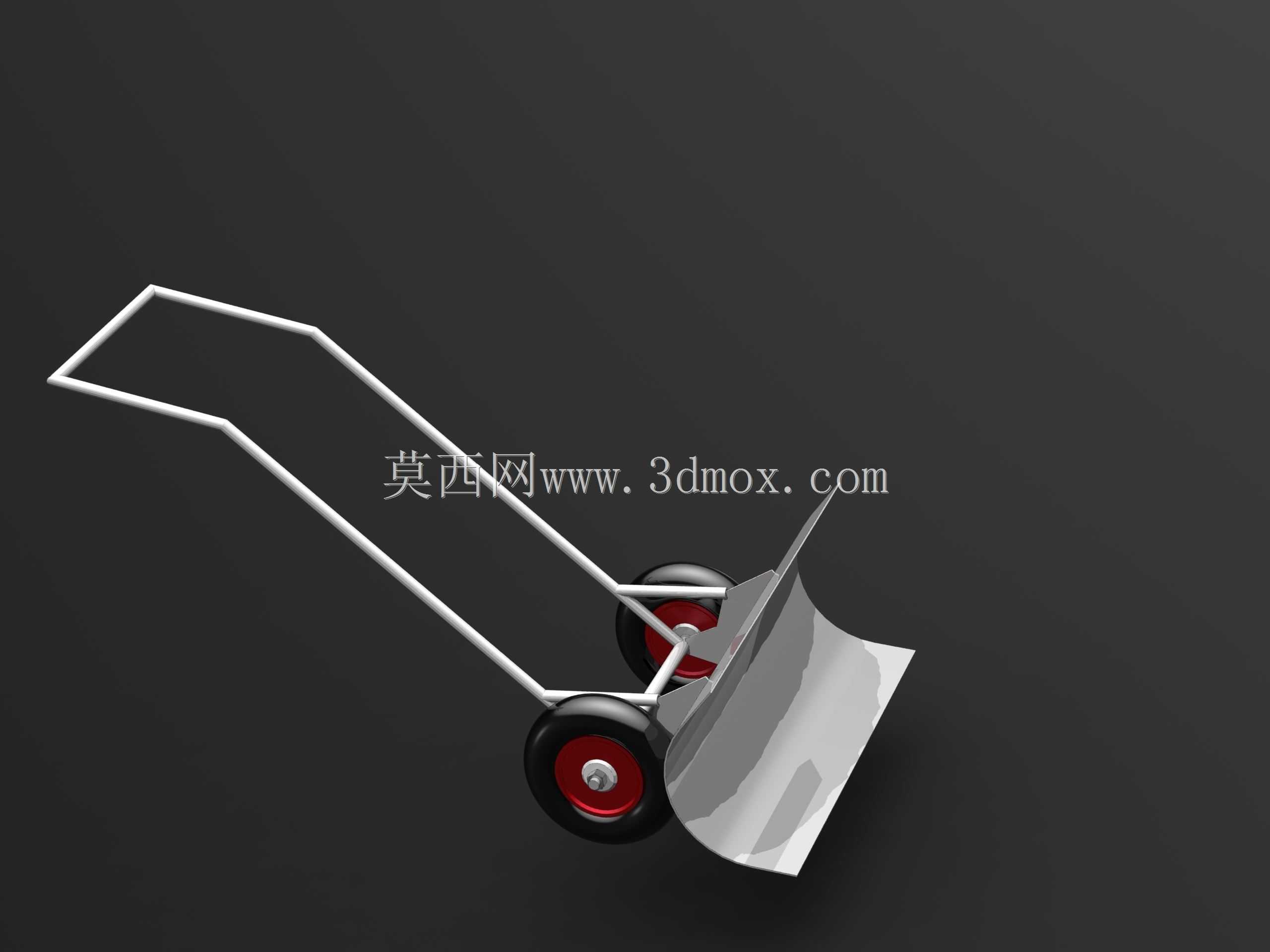

　　抬升铲头时提供足够的力臂，方便操作人员调整作业方向、避让路面凸起障碍物。行走部分采用两个实心橡胶轮作为行走支撑，轮体安装位置在铲斗后侧靠近重心的位置，作业时大部分设备自重由轮组承担，操作人员仅需要控制方向和施加向前的推力，不需要承担设备的垂直载荷；轮组的轮轴采用可拆卸式固定结构，后期轮体磨损后可以快速更换，不需要整体拆解机架。铲头部分采用弧形曲面成型结构，曲面弧度按照积雪的滑移轨迹设计，推雪过程中积雪会沿着曲面自然向铲体侧方滑移堆积，不会在铲面堆积增加推进行走阻力；铲头的下边缘做了贴合地面的平直刃口处理，刃口与地面的接触角度经过优化，既可以刮除地面附着的薄冰、压实雪层，也不会因为角度过陡啃伤沥青、铺装路面的表层，

　　作业时不会对路面造成额外损伤。整机的结构连接全部采用螺栓紧固方式，没有焊接固定的非拆解结构，运输时可以拆分成扶手、轮组、铲头三个独立模块，减少运输占用空间，现场组装不需要专用焊接设备，仅用常规扳手就可以完成全部装配工作。从安装边界和尺寸适配来看，整机作业宽度控制在单人可操控的合理区间，既保证单次推雪的作业幅宽，也不会因为幅宽过大导致推力需求超出普通人的发力范围，在宽度一米左右的人行步道上作业时，可以单次覆盖大部分路面宽度，减少往返作业的次数；整机长度经过校核，转向时的回转半径极小，在有路边石、停放非机动车的狭窄路段也可以灵活转向，不需要额外的预留操作空间。铲头的抬升高度控制在合理范围，遇到路面减速带、井盖凸起等障碍时，

　　操作人员只需要轻压扶手尾部，就可以利用杠杆原理将铲头抬升越过障碍，不需要将整机完全抬起，操作门槛极低，没有使用经验的作业人员经过简单熟悉就可以上手操作。轮组的轮距设计兼顾了稳定性和通过性，轮距宽度小于铲头作业宽度，作业时轮组不会碾压到未清理的积雪区域，避免积雪被轮组压实后增加后续清理难度，同时轮距足够保证整机在略有坡度的路面作业时不会发生侧翻，在小区出入口、坡道人行道上作业也有足够的稳定性。铲头曲面的延伸长度经过优化，推进过程中积雪不会从铲头两侧溢出到已经清理完成的路面，减少重复作业的工作量；扶手表面可以根据使用需求加装防滑护套，低温环境下作业时不会出现冰面打滑握持不稳的问题，也能避免金属扶手直接接触皮肤造成的低温冻伤风险。整个机架的圆管选材兼顾了结构强度和自重控制，不会因为管壁过薄导致推雪受力时出现扶手弯折、机架变形的问题，也不会因为自重过大导致推行、搬运困难，单人就可以完成设备的短距离搬运、上下台阶等操作。
