嵌入式塑料电子容纳箱体结构设计

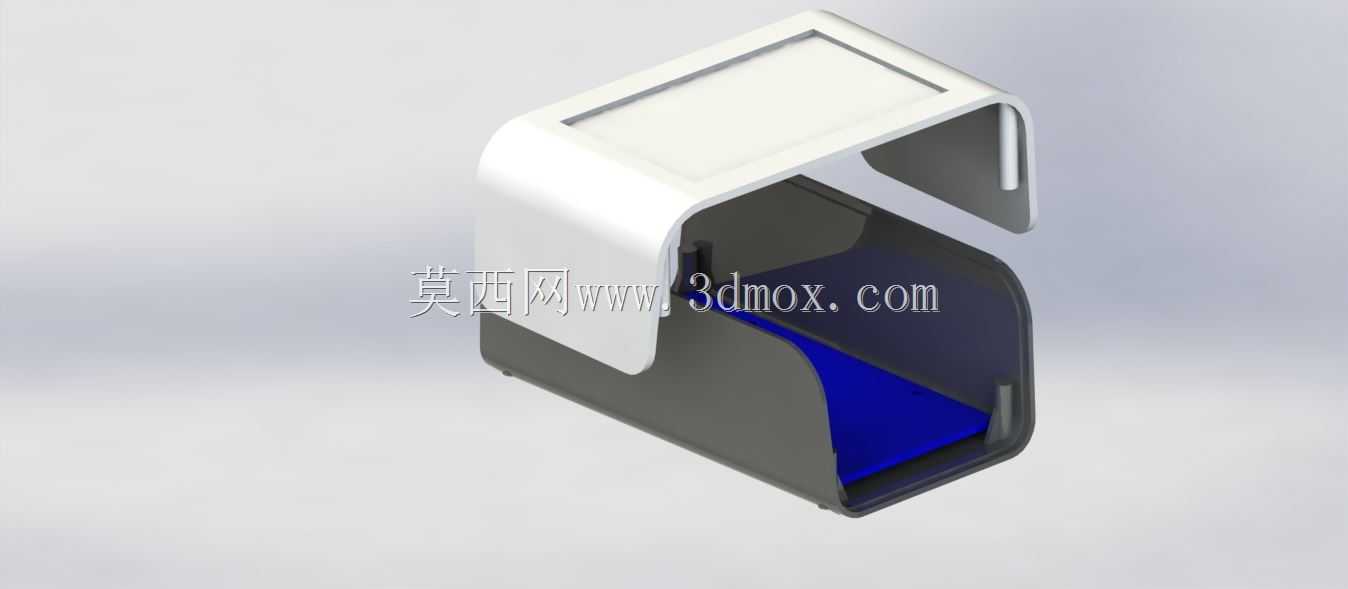

　　这款塑料电子箱主要面向小型电子模块的嵌入式安装场景，常见于桌面式检测设备、工位终端、小型工控单元的外露式容纳结构，区别于传统全封闭金属电控箱，它采用半开放包覆式结构，既可以对内置的电路板、接线端子、小型传感模块形成物理防护，又预留了操作与观察的开口，适配需要频繁人工干预、外露显示的电子组件安装需求。从结构设计逻辑来看，箱体采用上下分色的双层包覆形态，外层白色壳体做了大圆角弯折处理，弯折边缘预留了1.2mm的装配扣位余量，安装时可以直接卡入设备面板的预留开孔，不需要额外打螺丝固定，适配面板厚度1.5-3mm的各类设备台面，扣合后边缘与面板贴合间隙控制在0.3mm以内，避免灰尘从接缝处进入内置腔体。内层深色承托结构做了内收的导向斜面，

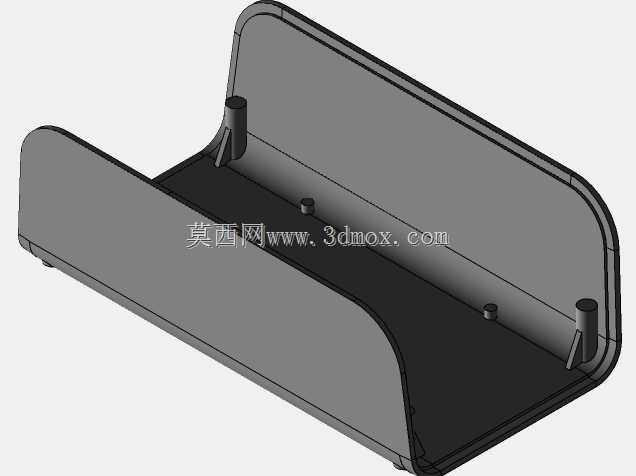

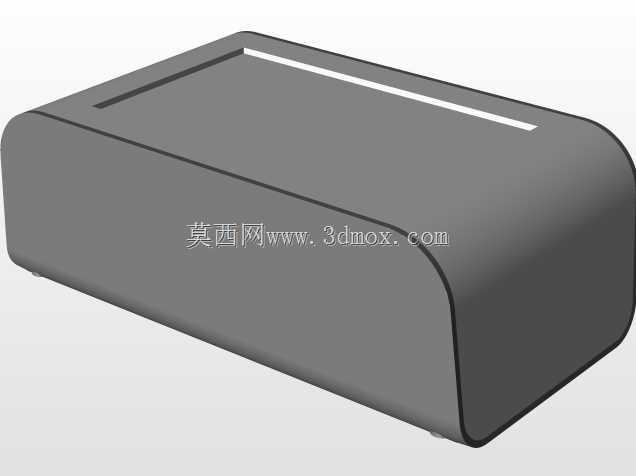

　　电子模块装入时可以顺着斜面滑入定位槽，槽位预留了通用PCB板的安装凸点，凸点高度0.8mm，既可以承托电路板，又能在板件与箱体底部留出走线空间，方便电源线、信号线的排布，底部蓝色区域是专门的走线避让槽，深度5mm，可以容纳直径3mm以内的线束弯折，避免线束被箱体压损导致接触不良。外形尺寸方面，箱体整体外轮廓宽度控制在120mm，深度90mm，外露面板部分高度45mm，嵌入设备内部的深度为60mm，安装时只需要在面板上开出112mm82mm的矩形开孔，就能直接将箱体卡入固定，不需要额外设计安装支架，大幅降低配套设备的结构设计工作量。箱体的开口朝向做了斜切处理，开口面与垂直面呈15度仰角，当箱体安装在站立操作的工位台面上时，

　　操作人员不需要过度低头就能观察到内置电子模块的显示状态，操作内置按键时手腕也能保持自然角度，减少长时间操作的疲劳感。材质选用上，外层白色部分采用耐候ABS材质，表面做细晒纹处理，不容易残留指纹和划痕，适合外露在设备表面长期使用；内层深色承托部分采用抗冲击PC材质，强度更高，能承受电子模块装入时的挤压力，也能在设备受到轻微碰撞时保护内部电路板不受损；两层结构之间采用超声波焊接固定，接缝处做了溢胶槽设计，焊接后多余的胶料会流入槽内，不会在外观面形成毛边，保证外观的整洁度。在防护性能上，箱体的弯折边缘做了加厚处理，壁厚从常规的2mm加厚到2.8mm，避免安装时卡扣受力断裂，开口边缘做了0.5mm的圆角处理，

　　操作人员插拔接线时不会被锐边划伤。箱体内部没有设计多余的加强筋，只在四个转角位置设置了三角形加强筋，既保证了箱体的结构强度，又不会因为加强筋过多导致注塑时出现缩痕，影响外观质量。实际应用中，这款箱体可以容纳尺寸不超过100mm70mm*30mm的各类电子模块，包括小型数显表、蓝牙传输模块、小型IO控制板、指纹识别模块等，适配轻工生产设备、商用检测终端、自助服务设备的外露电子组件安装需求，相比定制化的金属壳体，它的安装效率更高，重量更轻，绝缘性能更好，不需要额外做喷塑、阳极氧化等表面处理，批量应用时能有效降低整机的物料成本与装配工时。设计过程中还特意考虑了后期维护的便利性，箱体顶部预留了可拆卸的盖板位，盖板通过两个隐藏式卡扣与外层壳体连接，需要检修内部电子模块时，只需要用平口螺丝刀从侧边的预留缺口轻轻撬动就能打开盖板，不需要将整个箱体从设备面板上拆下，大幅缩短现场维护的时间。走线槽位置还预留了扎带固定孔，线束整理完成后可以用扎带将线束固定在槽位内，避免设备搬运过程中线束拉扯导致接线松脱。
