沃尔沃拖车用花键传动轴结构设计

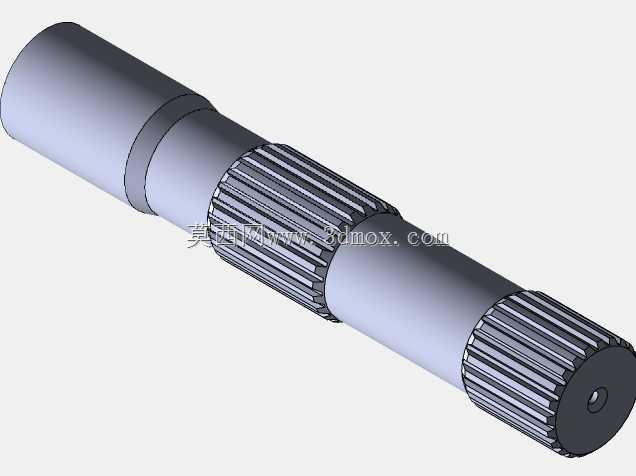

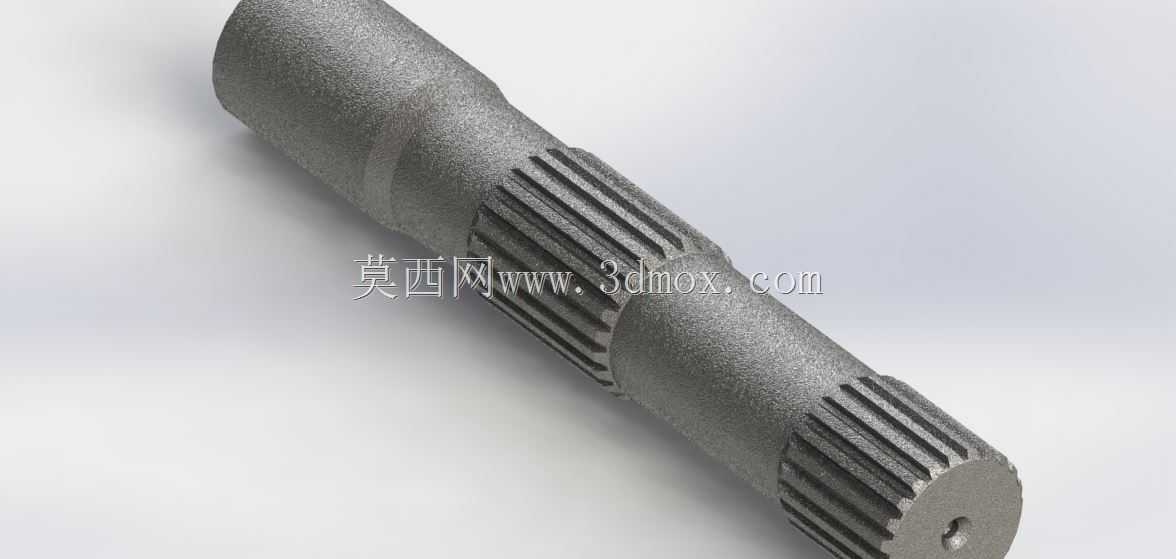

　　花键轴作为重载传动场景下的核心扭矩传递部件，在拖车这类需要频繁承受交变载荷、冲击载荷的行走设备中，其结构合理性直接决定了整套传动系统的服役寿命与运行可靠性。这款适配沃尔沃拖车的花键轴，在设计阶段就充分考虑了非铺装路面行驶时的载荷波动特性，没有采用常规等径光轴加单键的传动结构，而是选择两端布置渐开线花键的结构形式，从根本上解决了单键连接在大扭矩冲击下容易出现键侧压溃、轴肩应力集中断裂的问题。

　　从实际应用场景来看，拖车在重载起步、紧急制动、颠簸路面脱困时，传动系统需要传递的瞬时扭矩往往能达到额定工况的2.5倍以上，普通平键连接的接触面积有限，键槽根部的应力集中系数通常在3以上，长期交变载荷作用下很容易从键槽位置萌生疲劳裂纹。而这款花键轴两端的花键齿采用渐开线齿形，齿根圆角经过优化设计，相比矩形花键拥有更高的齿根强度，多齿同时啮合的特性让载荷能够均匀分布在所有齿面上，单齿承受的接触应力大幅降低，即便在瞬时冲击载荷下也不会出现单齿崩断的故障。

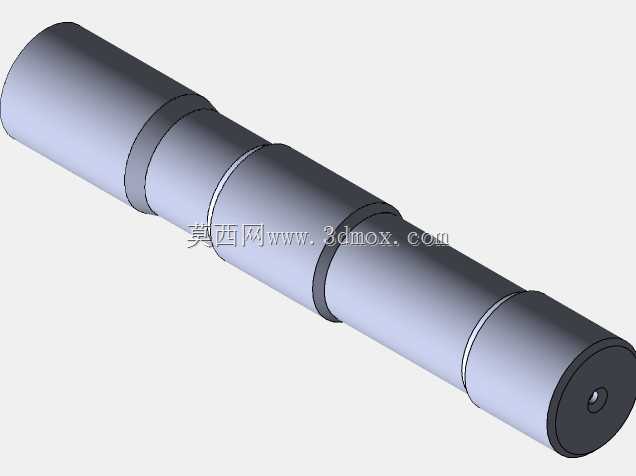

　　在结构细节设计上，轴身采用变径阶梯结构，中间段的轴径大于两端花键的大径，一方面是为了提升轴身的抗弯刚度，避免拖车在重载偏载时轴身出现过大挠曲变形，导致花键齿出现偏载磨损；另一方面，阶梯轴的轴肩位置可以作为轴承、密封件的安装定位基准，装配时不需要额外加工定位挡圈槽，减少了轴身的应力集中点。花键加工完成后，齿面经过表面淬火处理，硬度控制在合理区间，既保证齿面有足够的耐磨性，应对花键副频繁滑动啮合的磨损需求，又能让芯部保持足够的韧性，吸收冲击载荷不会出现脆断。

　　安装边界方面，两端花键的配合长度经过精准匹配，输入端花键适配分动箱的输出花键套，输出端花键连接轮边减速机构的输入套，装配时花键齿的侧隙控制在0.03-0.05mm之间，既不会因为侧隙过大导致传动时出现冲击异响，也不会因为侧隙过小导致装配困难、热胀后出现卡滞。轴身的轴承安装位的圆柱度、同轴度公差严格控制在IT6级，两端花键相对于轴承安装位的同轴度公差不超过0.02mm，保证轴高速旋转时不会出现过大的径向跳动，减少轴承的额外载荷，延长轴承使用寿命。

　　在实际选型匹配时，需要注意花键的模数、齿数、压力角参数必须和配合的花键套完全一致，同时要校核轴的临界转速，避免拖车在最高行驶速度下轴的转动频率接近固有频率引发共振。轴身的表面粗糙度也有明确要求，轴承安装位的粗糙度达到Ra0.8，密封件安装位的粗糙度达到Ra1.6，花键齿面的粗糙度不超过Ra1.6，防止粗糙的表面刮伤密封件导致润滑油泄漏，或是加速花键齿的磨损。另外，轴端设计的中心孔不仅是加工时的定位基准，也可以作为后期维护时拆卸轴承的工艺孔，不需要额外焊接拆卸吊耳，减少轴身的热变形影响。

　　从长期服役的角度考虑，这款花键轴的过渡圆角全部采用大圆弧过渡，避免直角台阶带来的应力集中，所有锐边都经过倒钝处理，防止装配时割伤操作人员或是损坏密封元件。材料选用调质处理的合金结构钢，经过调质处理后材料的综合力学性能优异，抗拉强度、屈服强度、冲击韧性都能满足重载拖车的使用要求，相比普通碳钢轴，在相同轴径下能传递更大的扭矩，或者在相同传递扭矩要求下可以缩小轴径，减轻整套传动系统的重量，降低拖车的非簧载质量，提升行驶时的平顺性。
