楔形滑块式高油门调节限位机构

　　这类楔形滑块搭配带腰型孔锁紧块的调节结构，最常出现在小型通用动力机械、园林作业设备、小型工程机械的油门操控回路里，核心作用是给操作人员提供可分级锁止的油门开度保持功能，替代需要持续施力的手油门按压结构，降低长时间固定工况作业时的操作疲劳。从实际装机场景来看，在微耕机、小型发电机组、便携式切割设备这类需要长时间维持固定动力输出的设备上，这类结构的应用占比不低，相比拉线式的锁止结构，这种刚性滑块限位的结构抗振性更好，不会因为设备持续运行产生的振动出现开度滑移，导致动力输出波动影响作业稳定性。

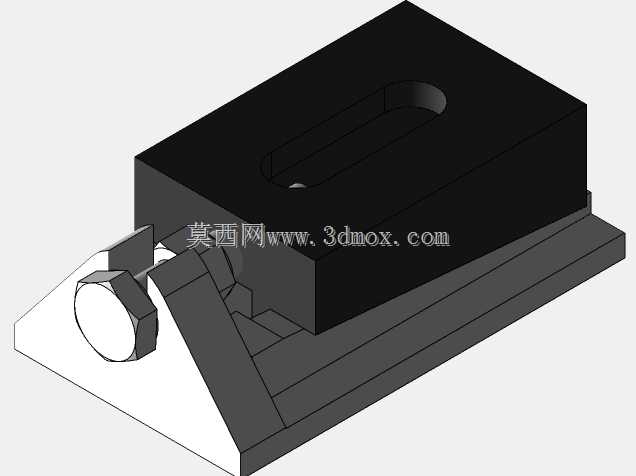

　　设计层面上，整个结构分为两个核心功能单元，下方的楔形支撑滑块承担导向与承载功能，斜面的倾角设置在12度到15度区间，这个角度区间刚好能实现自锁特性，也就是当上方锁紧块施加的垂直压力作用在斜面上时，滑块不会因为侧向受力出现自行回退，不需要额外增加弹簧顶紧结构就能保持位置稳定。上方的方块型锁紧块开设的腰型长孔，是为了适配滑块滑动过程中的高度差变化，锁紧螺栓穿过腰型孔与下方基座的螺纹孔连接，当需要调整油门开度时，松开螺栓即可推动楔形滑块沿基座的导向槽前后滑动，滑块的前后位移会通过斜面转化为上方油门拨杆的高度变化，以此实现油门开度的大小调节，调整到目标开度后拧紧螺栓，锁紧块就会将楔形滑块牢牢压在基座导向面上，完全锁死当前位置。

　　从安装边界来看，整个结构的基座采用L型折弯结构，垂直面上预留两个安装孔，孔距按照通用小型动力设备的操控台安装标准设置，可直接固定在设备操控台的安装平面上，不需要额外加工适配支架。楔形滑块的前端伸出端直接与油门拉线的拨叉连接，滑块的滑动行程对应油门从怠速到额定转速的全行程范围，不会出现行程超差导致的油门拉索过载或者开度不足问题。结构的所有棱角都做了R1到R2的倒角处理，一方面是避免装配和操作过程中锐边划伤操作人员，另一方面也能消除零件加工过程中的应力集中点，提升零件在高频振动工况下的疲劳寿命。

　　实际使用过程中，这类结构的维护成本极低，因为所有运动面都是平面接触，只需要定期在滑块与导向槽的接触面上涂抹少量润滑脂，就能保证滑动顺畅无卡滞，不会像齿盘式锁止结构那样出现齿牙磨损后锁止失效的问题。腰型孔的长度设计预留了15%的调节余量，就算长期使用出现接触面磨损，也能通过螺栓的压紧力补偿磨损量，不需要整体更换构件。锁紧块的下端面做了滚花处理，和楔形滑块的上表面接触时能增大摩擦力，进一步提升锁止的可靠性，就算设备在颠簸工况下作业，也不会出现锁止位置偏移的情况。

　　从建模逻辑来看，整个结构的零件全部采用规则几何特征构建，没有复杂曲面，加工工艺性极好，楔形滑块可以直接采用方钢铣削成型，锁紧块采用标准方块料加工腰型孔即可，基座采用板材折弯后焊接或者一体铣削都能实现，适合批量加工生产，零件的公差配合全部采用间隙配合，滑动面的公差带设置在H8/g7区间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致滑动卡滞，完全适配通用机械零部件的加工精度要求，不需要高精度加工设备就能完成生产，制造成本控制在极低的区间，适合大范围推广应用在各类需要位置调节锁止的小型机械操控机构上。
