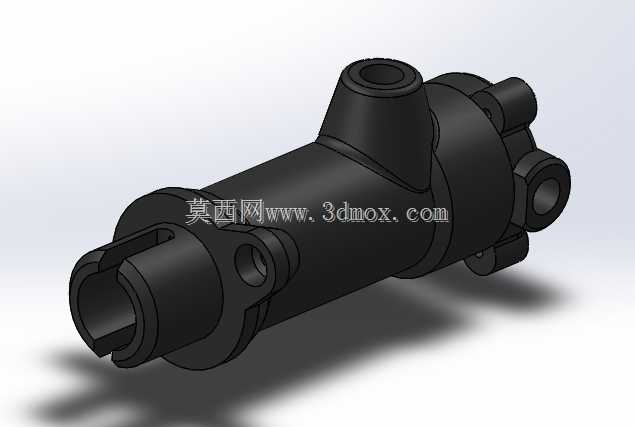

奥林巴斯工业检测用内窥镜头部结构

　　该结构件为工业视频内窥镜的前端插入部核心主体，主要应用于承压管道内壁检测、航空发动机叶片内窥排查、汽车发动机缸体内部缺陷检测、核电管路焊缝在役检查等场景，这类场景普遍存在作业空间狭窄、观测路径存在弯折、被检测部位无法通过常规目视手段抵达的特点，对插入部件的结构刚性、接口适配性、管路通过性都有明确的工程要求。从结构功能来看，该主体承担三个核心作用：一是作为前端成像模组、照明光路的承载基体，前端的中空腔体用于安装光学镜头、CMOS成像元件以及前置LED补光组件，侧壁的斜向接口为照明光纤或者侧视观测通道的走线/走光通路，可实现正向直视与侧方斜向观测的切换，满足不同检测角度的观测需求；二是作为插入段与操作端的连接过渡结构，

　　尾部的法兰式带孔耳座用于和弯曲段、牵引钢丝组件连接，通过操作端的旋钮控制可带动前端头部实现多方向弯曲，绕过管路内的遮挡结构抵达目标检测位置；三是作为密封防护结构的安装基准，整个主体的外圆面设置有多道环形槽，用于安装O型密封圈，实现检测时在油液、水汽环境下的内部元器件密封，避免工业现场的水、切削液、油污渗入内部造成电路或光学部件损坏。设计过程中首先考虑的是管路通过性，整体采用变径圆柱主体结构，最大外圆直径控制在常规工业检测管路的最小通径范围内，所有外轮廓的过渡位置均采用圆角处理，没有尖锐的凸起结构，在管道内推送时不会剐蹭内壁，也不会被管道焊缝、台阶位置卡住；前端的插入端做了导向倒角，推送进入管道开口时可以自动对中，

　　不需要额外调整角度即可顺利插入。安装边界方面，尾部的两个对称凸耳上的安装孔为同轴设计，与弯曲段的连接销采用间隙配合，装配后可保证弯曲动作的灵活性，不会出现卡滞；侧方接口的外圆做了防滑结构，用于和光纤保护套管连接，连接后可承受一定的拉拽力，避免检测过程中拉扯造成光纤断裂；主体上的各个安装平面均有明确的形位公差要求，镜头安装端面与主体轴线的垂直度控制在0.02mm以内，保证光学镜头安装后光轴与插入段轴线重合，避免成像出现视场偏移。结构材质选择上，该类部件通常采用硬质铝合金一体加工成型，表面做黑色阳极氧化处理，一方面可以降低自身重量，减少长距离插入时的推送阻力，另一方面黑色氧化层可以减少内部光线的漫反射，

　　避免杂光进入成像光路影响检测画面的清晰度。在实际选型适配时，需要注意该头部结构的长度尺寸与配套弯曲段的弯曲半径匹配，若头部过长会导致最小通过弯曲半径变大，无法通过小曲率的弯管；同时侧壁的侧视接口角度为固定值，适配对应视场角的侧视镜头，更换镜头时需要确认接口尺寸的匹配性，避免出现密封失效或者视场遮挡的问题。该结构的壁厚设计经过强度校核，在1MPa的外部压力下不会出现变形，可满足大多数工业压力管道在役检测的压力环境要求，同时内部的走线槽做了圆角过渡，避免穿设线缆时划伤线缆外皮，提升长期使用的可靠性。
