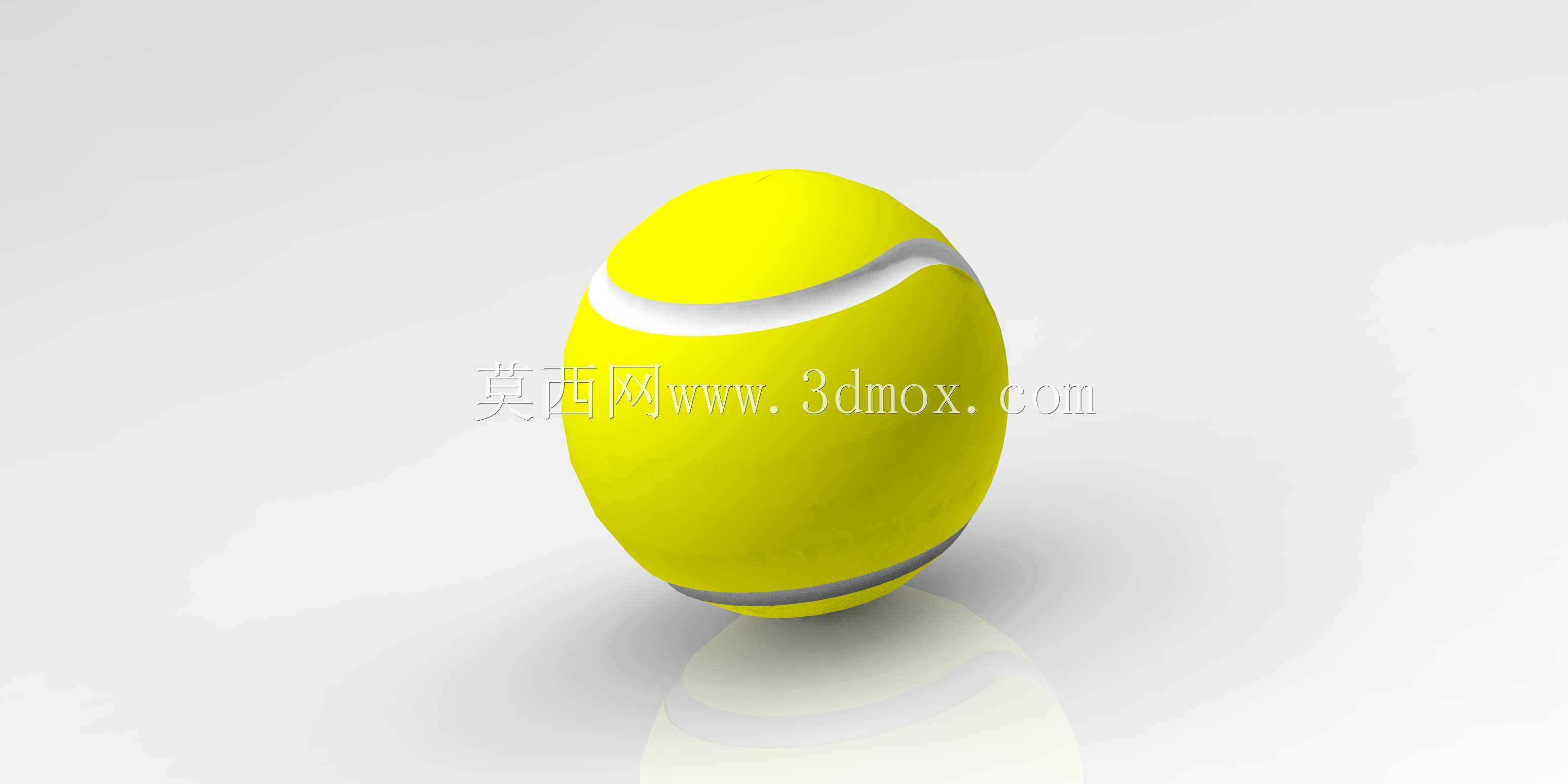

蛋形网球造型曲面练习三维结构

　　这个曲面造型作品，是典型的Creo曲面进阶练习案例，核心是在椭球类回转基体上，完成网球接缝特征的构建，很多刚接触高阶曲面的工程师，都会拿这类造型练手，因为它涵盖了回转曲面构建、投影曲线、曲面修剪、偏移加厚、圆角过渡这些高频曲面操作，练熟之后处理很多消费类产品的外观曲面都能触类旁通。

　　从实际应用场景来看，这类异形曲面的构建逻辑，不止是做个造型摆件那么简单，日常做文创类产品的外观结构，比如定制化的运动主题装饰摆件、儿童球类玩具的异形改款、运动周边的创意礼品外壳，甚至是部分卫浴产品的曲面握柄、美妆工具的圆润外观，都能用到这套建模思路。很多做消费电子外观结构的工程师，刚接触自由曲面的时候，都会找这类规则曲面上做异形裁切拼接的案例练手，因为它没有复杂的多曲面拼接碎面问题，所有特征都基于一个基础回转体展开，能把投影、修剪、偏移这些基础曲面命令的使用逻辑摸透，不会出现命令会用但不知道什么时候用的问题。

　　设计思路上，首先要确定基础基体的轮廓，这个造型的基体不是标准球体，是长短轴有比例差的椭球，也就是蛋形轮廓，建模第一步要先画出回转截面的样条曲线，这里要注意截面曲线的曲率连续性，不能出现拐点，不然回转之后的曲面会有光影褶皱，很多新手做这类回转体的时候，直接用椭圆命令画截面，出来的曲面虽然对称，但光影过渡会很生硬，正确的做法是用样条曲线拟合蛋形的轮廓，控制好两端的曲率，让长轴两端的圆弧过渡自然，不会出现一端过尖或者过扁的问题。

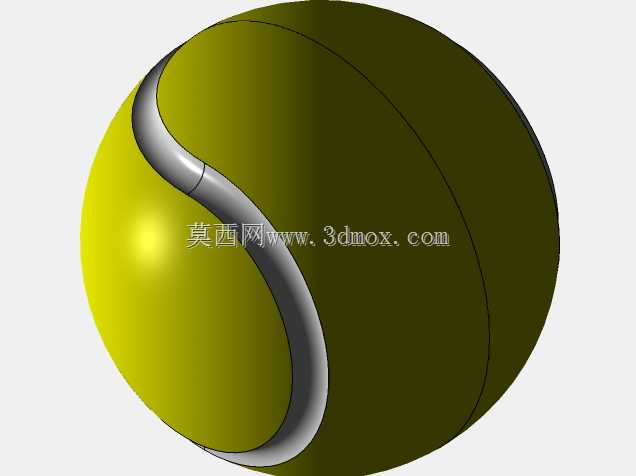

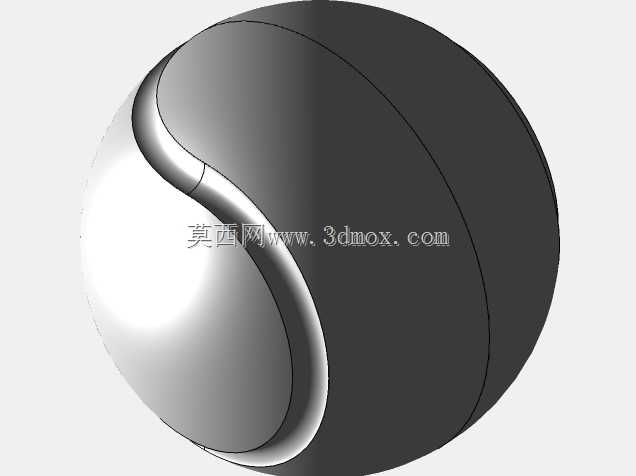

　　接下来是网球接缝特征的构建，这部分是整个造型的核心难点，网球的接缝不是简单在球面上画两条线，而是有凹陷的沟槽结构，而且沟槽的走向是沿着球面的空间曲线，不能直接在平面上画好线拉伸切除，那样切出来的沟槽深度会不均匀，在曲面曲率大的位置会出现过切或者沟槽宽度不一致的问题。正确的做法是先在基准平面上画出接缝的平面轮廓线，然后用投影命令把曲线投影到回转基体的曲面上，投影的时候要选择沿法向投影，保证曲线完全贴合在曲面上，不会出现飘离曲面的问题。投影完成之后，要对曲线做顺滑处理，因为投影后的曲线在曲面曲率变化的位置可能会出现微小的段差，需要用曲线编辑命令把连接处做曲率连续，保证后续做沟槽的时候不会出现棱边。

　　处理好投影曲线之后，就可以做沟槽的结构了，这里不能直接用加厚切除，因为球面是曲面，直接切除的话沟槽的侧壁会是垂直于曲面的，实际网球的沟槽是有圆角过渡的，而且沟槽的深度是均匀的，大概占整体壁厚的六分之一左右，不会因为曲面曲率变化出现深浅不一的情况。操作的时候要先沿着投影曲线做曲面的偏移，把沟槽位置的曲面向内偏移出均匀的深度，然后用修剪命令把多余的曲面剪掉，再把沟槽的侧壁和底面做圆角过渡，圆角的半径要和沟槽的宽度匹配，不能出现圆角过大把沟槽填没，或者圆角过小出现锐边的问题。

　　外形尺寸方面，这个造型的长轴尺寸大概和标准网球的直径接近，短轴比长轴短大概十分之一，整体是立起来的蛋形，安装边界的话，如果是把这个造型做成实体摆件，底部需要做一个小的平面切口，保证放置的时候不会滚动，切口的大小要控制在不破坏整体外观的前提下，直径大概是整体长轴的五分之一，刚好能让造型稳定放置在平面上，不会出现晃动。如果是把这个曲面用作其他产品的外壳，比如创意蓝牙音箱的外壳，那就要在曲面构建的时候提前预留好内部元器件的安装空间，偏移加厚的壁厚要根据材料来定，用ABS塑料的话壁厚控制在1.5-2mm就足够，不会出现缩水的问题，同时要在接缝沟槽的位置预留好装配的止口位置，保证上下壳装配的时候缝隙均匀。

　　很多新手做这个造型的时候容易犯几个错误，一是基础回转曲面的曲率没调好，导致后续做投影曲线的时候曲面出现褶皱，渲染的时候光影乱；二是投影曲线的时候没有用法向投影，导致曲线和曲面贴合度差，做出来的沟槽歪扭；三是做沟槽偏移的时候没有控制好偏移距离，导致部分位置曲面出现自相交，没法生成实体。这些问题其实都是对曲面命令的底层逻辑不熟悉导致的，比如投影命令的不同投影方向适用场景，偏移曲面的时候如何处理曲率变化大的位置避免自相交，这些细节练熟了，后续做更复杂的多曲面拼接造型，比如鼠标外壳、头盔曲面、运动器材的握把结构，都能避开很多常见的坑。

　　另外这个造型的渲染部分也很有讲究，因为是类网球的外观，材质要选带轻微磨砂质感的橡胶材质，粗糙度不能太高，不然会失去网球表面的细腻质感，接缝沟槽的位置要做稍微深一点的同色系材质，突出沟槽的立体感，底部的倒影要控制好透明度，不要太突兀，刚好能体现曲面的圆润感就行。从建模练习的角度来说，这个案例不需要复杂的外部参考，所有特征都可以在一个零件文件里完成，不需要装配，很适合用来巩固曲面建模的基础操作，做完之后还可以尝试调整长短轴的比例，或者修改接缝的曲线形状，衍生出不同的创意造型，比如把接缝改成其他图案，或者把基体改成其他回转形状，都能快速拓展自己的曲面建模思路。
