六旋翼微型无人机轻量化空间框架结构

　　这套六旋翼微型无人机空间框架，面向小型消费级、教学实验类低空飞行场景设计，可适配室内外短距飞行、简易航拍、科创教学演示、小型载荷搭载等实际使用需求，作为多旋翼无人机的核心承载基体，承担着动力组件固定、飞控模块安装、载荷承载、飞行受力传导的核心作用，是整机组装环节中决定飞行稳定性、续航表现、抗损能力的核心结构件。

　　设计阶段优先围绕三个核心约束展开：首先是支撑臂的最小横截面控制，在满足动力组件安装受力要求的前提下，尽可能收窄机臂的截面尺寸，降低飞行过程中机臂带来的风阻损耗，减少无意义的动力消耗；其次是整体重量控制，在保证结构刚性满足常规飞行受力、轻微碰撞不发生不可逆形变的基础上，剔除所有非必要的冗余结构，避免机架自重过大挤占有效载荷与电池的重量配额，同时也不会过度追求极致轻量化导致结构偏软，引发飞行过程中机臂震颤影响飞行姿态稳定；第三是易维护性设计，机臂与中心框架的连接结构采用快拆适配思路，日常使用中如果发生单臂碰撞损坏，无需整体更换机架，可快速拆卸替换受损支撑臂，降低日常使用的维护成本。

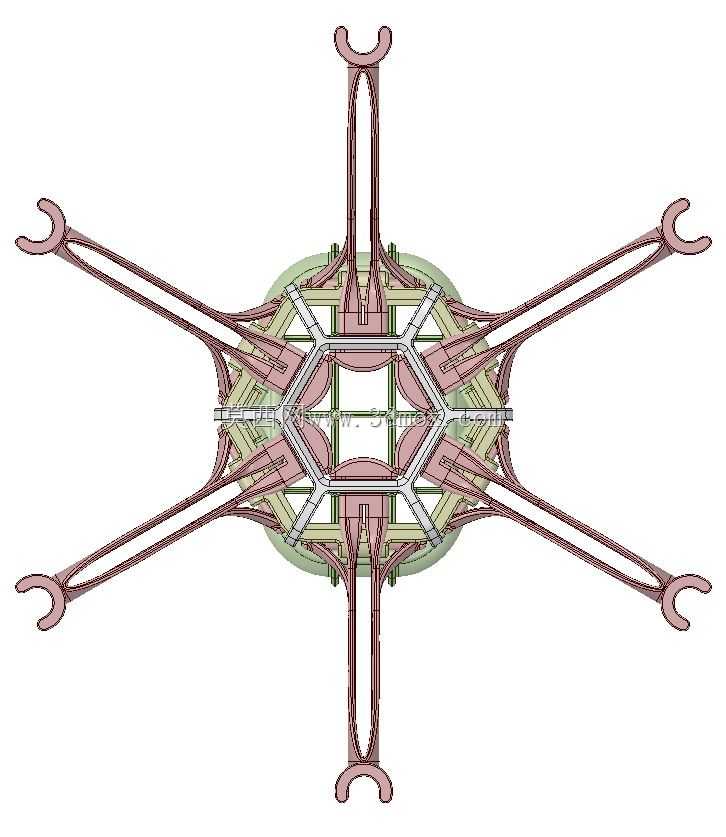

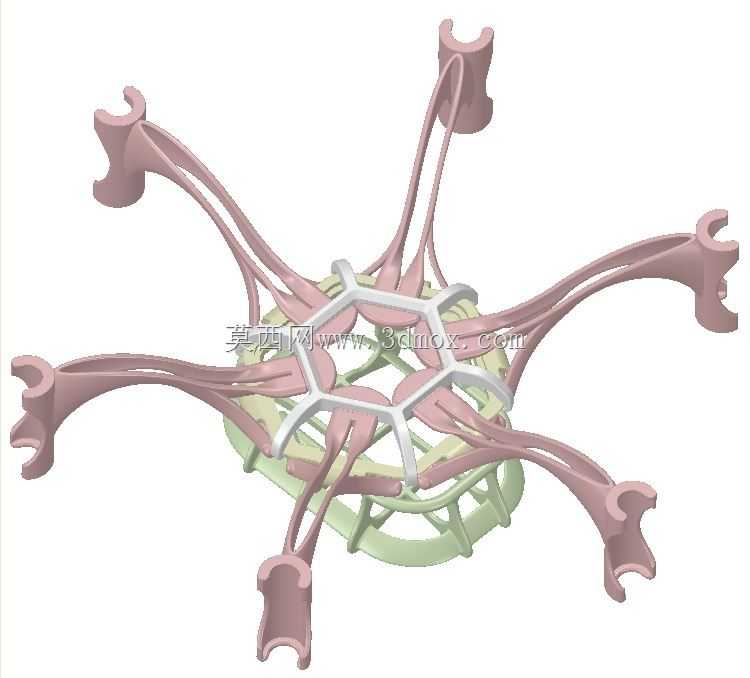

　　框架整体采用中心对称的六旋翼布局，六个机臂从中心承载盘均匀向外延伸，相邻机臂夹角保持60度，保证六个动力位的拉力分布均匀，抵消单旋翼转动带来的反扭矩，提升飞行过程中的姿态稳定性。中心区域采用镂空笼式结构，既为飞控板、电调、电池等核心组件预留了充足的安装空间，镂空结构也能进一步降低自重，同时为电子元件的散热预留空气流通通道，避免长时间飞行时中心区域积热影响电子元件工作稳定性。机臂末端设计有标准的动力组件安装位，可适配对应规格的微型无刷电机与螺旋桨，安装位的定位精度经过匹配校核，保证电机安装后轴线与机架平面保持垂直，避免动力输出角度偏移带来的飞行姿态偏移、动力损耗增加问题。

　　机架底部预留了载荷安装接口，可根据使用需求搭载微型摄像头、小型传感器等轻量化任务载荷，安装接口的位置经过重心匹配设计，搭载载荷后整机重心保持在中心框架的几何中心位置，不会出现重心偏移导致的飞行姿态倾斜问题。框架适配印刷聚酰胺类材料的加工工艺，不管是采用3D打印快速制样，还是小批量注塑生产都能适配，结构的脱模角度、壁厚均匀性都经过工艺校核，生产过程中不会出现壁厚不均导致的形变、应力集中问题。

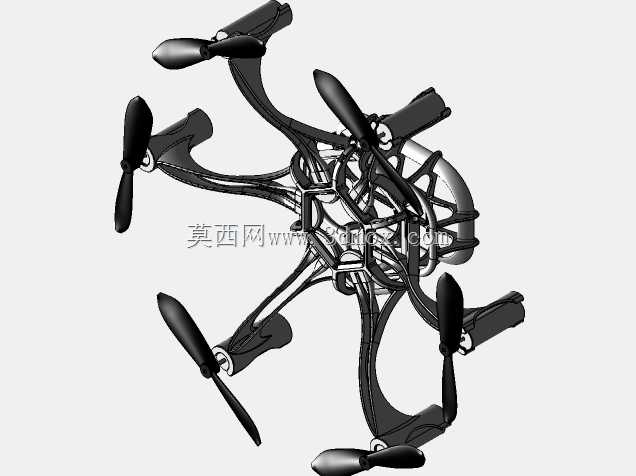

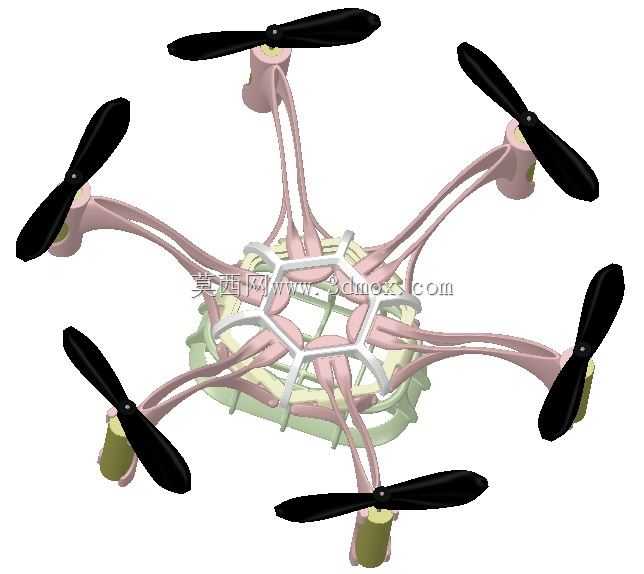

　　从安装边界来看，整套框架适配45毫米规格的螺旋桨，机臂延伸长度经过精准核算，螺旋桨转动时相邻桨叶之间不会发生打桨干涉，整机框架的最大外径控制在合理范围内，既保证了六旋翼布局的拉力冗余，也不会让整机尺寸过大影响便携性。框架总重量控制在较低水平，搭配对应规格的动力与电池组件时，整机推重比可满足室内灵活飞行、室外抗小风飞行的使用要求。结构受力路径经过优化，飞行过程中螺旋桨产生的拉力通过机臂均匀传导到中心承载盘，机臂与中心盘的连接位置做了圆弧过渡加强，避免应力集中导致的连接位置断裂，日常使用中发生轻微碰撞时，连接位置的应力可通过过渡结构均匀分散，降低结构断裂的概率。

　　针对日常使用中的常见损耗场景，框架的机臂结构做了韧性优化，发生轻微侧向碰撞时可产生小幅弹性形变卸力，碰撞外力消失后可恢复原有形状，不会像刚性过高的结构一样一碰就断，同时也不会因为韧性过差导致形变后无法复位影响飞行精度。中心框架的镂空结构同时兼顾了走线需求，电调、电机的连接线可通过镂空位置规整排布，避免线材外露被螺旋桨打到，也能让整机内部走线更加整洁，降低组装过程中的布线难度。
