手动台式切管机三维结构设计

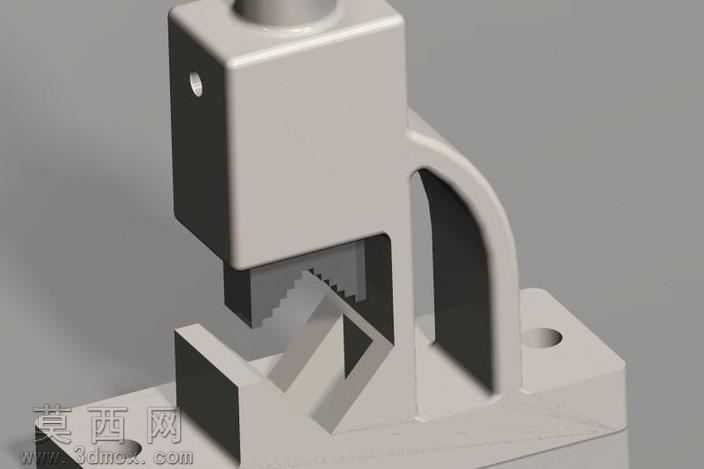

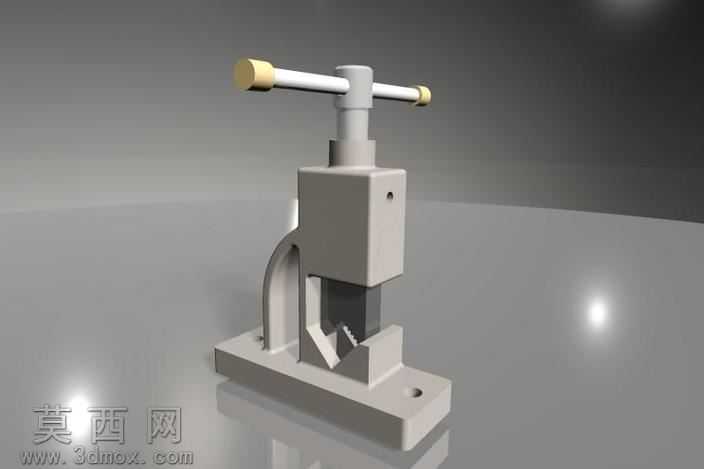

本作品为手动台式切管机的三维参数化设计成果，建模阶段采用PTC Creo Parametric软件完成全零件参数化构建，首先对设备的功能模块进行拆解，分为底座支撑单元、C型机架单元、螺旋进给单元、压合切割执行单元、管材定位夹持单元五大模块，每个零件均按照实际五金加工件的尺寸规范进行草图绘制，通过拉伸、旋转、扫描、切除等基础特征命令完成实体构建，对配合接触面添加了合理的工艺倒角与圆角，还原真实机加工零件的细节特征，避免模型出现尖锐棱角等不符合生产实际的结构。装配阶段采用自底向上的装配逻辑，先完成子装配体的配合约束，螺旋进给杆与机架上端的导向孔添加同轴心配合与螺旋传动配合，操作横杆与进给杆顶端添加垂直同轴配合，端部防滑握套与横杆添加过盈配合约束，下模V型定位块与底座安装槽添加重合与同轴定位约束，上切割压头与进给杆下端添加刚性连接约束，所有活动部件均保留了合理的装配间隙，还原手动切管机的真实运动逻辑，可实现进给杆旋转下压、带动上切头配合下V型块完成管材切断的动作模拟。渲染阶段采用软件内置的渲染模块完成效果输出，对不同零件赋予差异化材质：底座、机架、切割头等受力结构件赋予哑光灰色铸铁材质，还原五金设备的金属厚重质感，操作横杆端部的防滑握套赋予米黄色硬质塑料材质，表面添加细微的磨砂纹理提升真实感，所有金属配合面添加轻微的粗糙度参数，避免过度反光失真，场景采用柔和的三点布光方案，主光源从侧上方45度投射，勾勒设备的整体轮廓，辅助光源补充暗部细节避免死黑，地面添加浅灰色反光平面，模拟车间工作台的放置环境，最终渲染图清晰展现设备的整体结构与各部件的装配关系。设计思路上围绕小型管件现场切割的使用需求，摒弃复杂的电动传动结构，采用纯手动螺旋进给结构，整体结构紧凑小巧，底座预留安装孔可固定在工作台面使用，V型定位块可适配不同直径的圆形管材，操作横杆的力臂长度经过合理设计，降低手动操作的施力强度，整体结构无易损复杂部件，加工制造成本低廉，适合小型维修站点、家装施工场景的小批量管材切割作业，模型所有结构均经过干涉检查，不存在部件运动冲突问题，可直接用于生产加工的参考图纸，也可作为手动五金工具设计的教学参考案例。
