气动管路快插式外螺纹直通接头结构

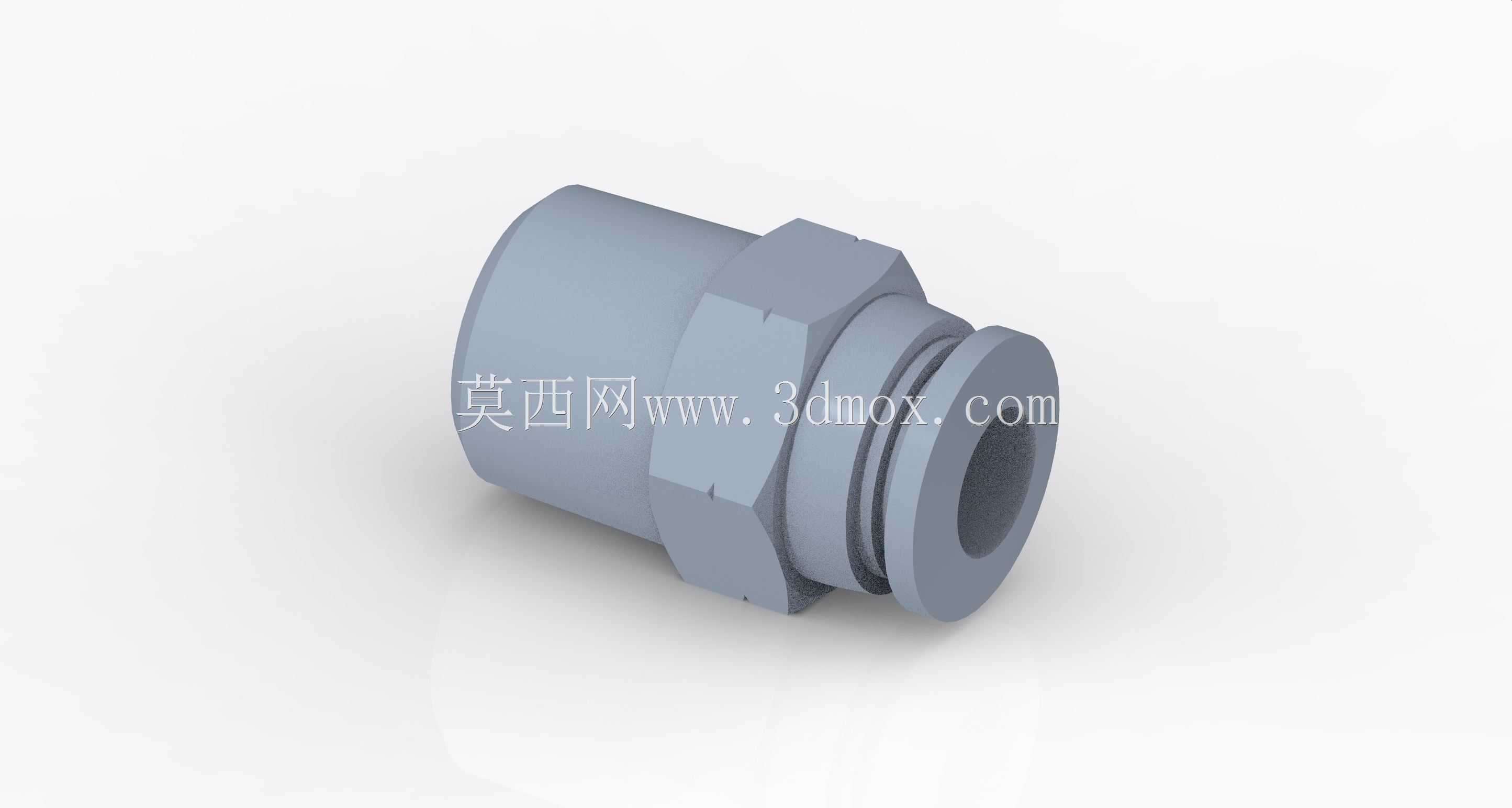

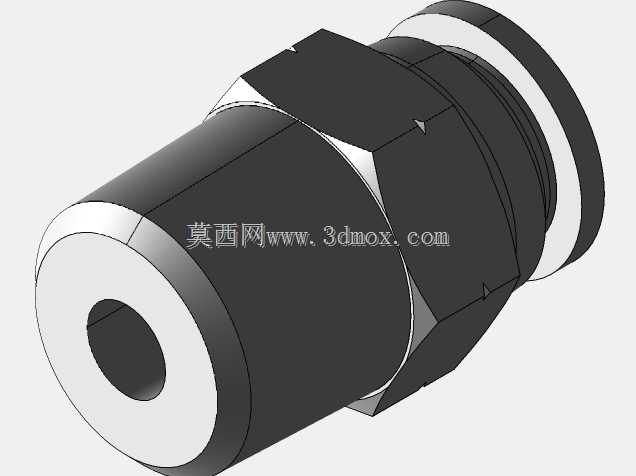

　　这类快插式直通接头在气动控制回路、低压流体输送管路中应用极广，常见于自动化生产线气路排布、小型设备气动系统接驳、实验室低压气路搭建场景，核心作用是实现硬质管路或气动软管与带内螺纹接口的阀体、气缸、气源处理件之间的快速连通，无需额外套丝、焊接工序，现场装配效率相比传统卡套式接头提升60%以上。从结构设计逻辑来看，接头整体采用同轴回转体加六角拧动段的组合构型，靠近外螺纹的一端为实心六角柱结构，对边尺寸匹配常规开口扳手、活动扳手的夹持范围，装配时可直接施加扭矩完成螺纹端的密封锁紧，无需额外夹持其他部位，避免装配过程中损伤快插端的密封结构。六角段向快插端延伸的位置做了阶梯轴过渡，不同直径段之间设置了退刀槽结构，既方便机加工时的刀具退刀，

　　也能减少应力集中，避免管路受侧向力时在阶梯位置发生断裂。快插端的环形凹槽是用来内置弹性卡簧与O型密封圈的，卡簧采用开口式弹簧钢结构，当软管插入接头到底后，卡簧会自动卡入软管外壁的咬合位置，承受管路内部压力带来的轴向拉脱力，正常0.8MPa工作气压下，拉脱力可达到300N以上，满足常规气动系统的使用要求；内置的丁腈橡胶O圈则负责实现软管外壁与接头内壁的径向密封，无需额外缠绕生料带或加装密封垫，插装到位即可实现无泄漏连接。外螺纹端的螺纹规格匹配常规气动系统的通用管螺纹标准，螺纹根部预留了密封垫片安装位，装配时加装紫铜垫片或丁腈橡胶平垫即可实现端面密封，避免螺纹配合处的泄漏。从安装边界来看，接头整体轴向长度控制在较短范围内，

　　六角段的最大外径小于快插端的保护套外径，在密集排布的阀岛、气路板上安装时，相邻接头之间不会发生干涉，最小安装中心距可控制在22mm以内，适合紧凑型气动系统的布局设计。建模过程中需要重点关注几个配合尺寸的公差：快插端的内孔直径需要与对应规格软管的外径做间隙配合，间隙量控制在0.1-0.2mm之间，既保证软管可以顺畅插入，又不会因为间隙过大导致密封圈压缩量不足引发泄漏；六角段的对边尺寸需要符合紧固件的公差标准，保证扳手可以顺利夹持，不会出现打滑问题；外螺纹的中径公差需要符合管螺纹的密封要求，避免螺纹配合过松或过紧。另外快插端的最外侧做了圆弧导向结构，软管插入时可以顺着圆弧面顺利进入内孔，不会被端面棱角刮伤软管外壁，延长软管的使用寿命。

　　接头的材质通常采用镀镍黄铜或者304不锈钢，镀镍黄铜材质成本较低，适合常规压缩空气、低压水环境使用，304不锈钢材质则适合有腐蚀性介质的工况，比如化工行业的弱酸碱气路输送。在实际选型过程中，需要根据管路的工作压力、介质类型、环境温度选择对应的密封圈材质，常规工况用丁腈橡胶即可，高温环境需要更换氟橡胶密封圈，低温环境则需要采用硅橡胶材质。这类接头的流通截面为等径设计，内部没有缩径结构，气流通过时的压力损失极小，不会因为接头的存在导致气路压力下降过多，影响末端气动元件的输出力。日常维护时，只需要定期检查快插端的卡簧是否有松动、密封圈是否有老化变形，出现泄漏时直接更换对应密封件即可，不需要整体更换接头，维护成本极低。建模时所有回转面都采用同轴度约束，保证螺纹端与快插端的同轴度在0.05mm以内，避免装配后管路出现偏斜，产生额外的安装应力。
