RM2-2RS V型槽3/8英寸导向滚珠轴承

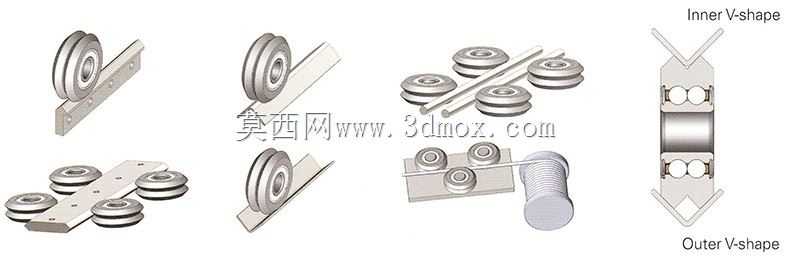

　　这款V型槽滚珠轴承在轻型输送线、导轨导向机构、纺织机械走线装置、3D打印机运动轴、小型自动化设备的直线导向单元中应用十分广泛，区别于普通深沟球轴承的外圈圆弧滚道设计，其外圈特意加工出90度夹角的V型导向槽，既可以配合V型导轨实现无间隙滚动导向，也能直接作为走线导轮、张紧轮使用，承载径向载荷的同时可承受一定的轴向导向力，适配3/8英寸的配套轴径安装场景。从结构设计来看，该轴承采用双列钢球排布？不，不对，RM2-2RS是双密封结构的单列V型滚珠轴承，两侧带丁腈橡胶接触式密封盖，能有效阻挡工况环境中的粉尘、切削碎屑、纺织纤维、水汽进入轴承内部滚道，避免钢球与滚道过早出现磨粒磨损，在开放式车间、多尘的轻工生产线上能大幅延长维护周期，

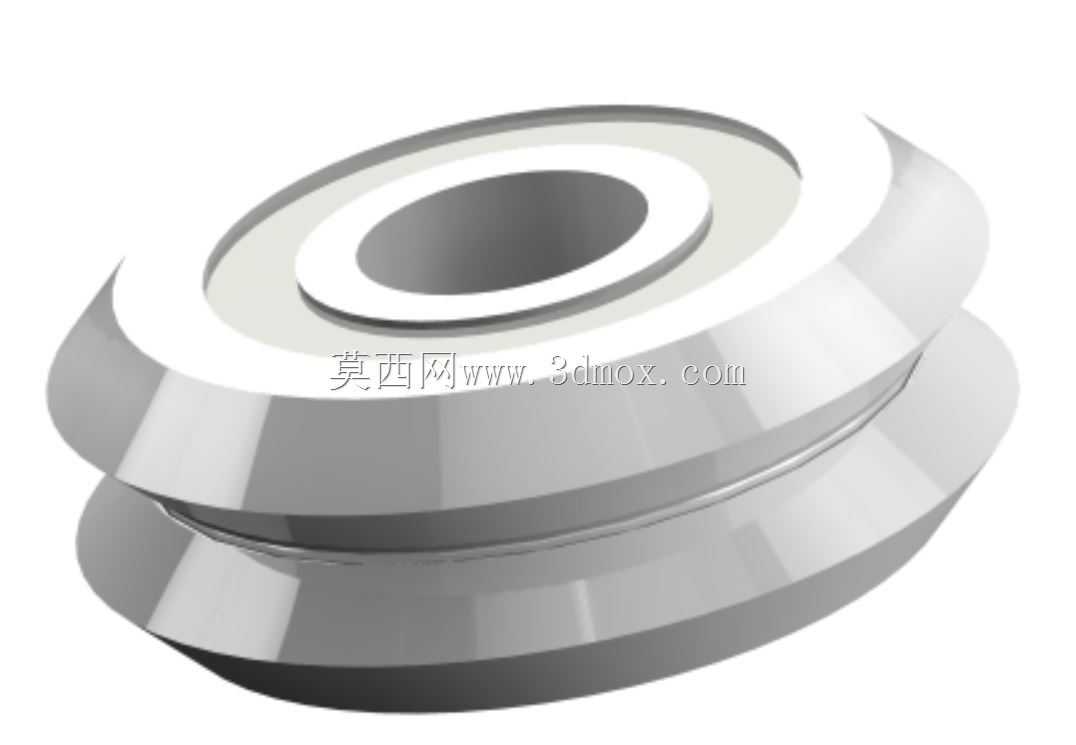

　　无需频繁加注润滑脂。外圈的V型槽槽面经过精磨处理，表面粗糙度控制在Ra0.8以内，和配套V型导轨或者导向圆轴配合时，滚动阻力小，运行平稳无卡滞，不会出现普通平外圈轴承导向时容易跑偏、窜动的问题。内圈的内孔为标准圆柱孔，公差带符合普通级滚动轴承的配合要求，和光轴配合时可采用过渡配合，若需要频繁拆装也可选用间隙配合加顶丝固定的安装方式，适配不同的设备装配需求。轴承的整体外形为带V槽的阶梯式外圈结构，安装时不需要额外加工导向槽位，直接将V槽对准导向轨即可完成装配，大幅降低安装座的加工难度，很多轻型自动化设备的导向轮组直接采用该款轴承作为核心滚动元件，省去了定制导轮的开模、机加工成本。在实际选型使用中需要注意，

　　该轴承的V型槽适配的导轨角度需要和槽型匹配，通常为90度V轨，若使用圆轴作为导向件，圆轴直径需要和V槽的接触弧面匹配，3/8英寸的规格对应的轴径为9.525mm，安装时内圈的轴向固定可采用轴用挡圈或者顶丝锁紧，外圈不需要额外的轴向限位，依靠V槽和导轨的配合即可实现轴向定位。轴承的密封盖为接触式2RS结构，内置的润滑脂为锂基脂，适用工作温度范围在-20℃到120℃之间，可满足绝大多数常温工况的使用需求，在高速运行场景下需要注意极限转速限制，避免长时间超过额定转速运行导致密封件过热老化、润滑脂流失。和普通U型槽导轮轴承相比，V型槽的接触形式为线接触，导向精度更高，承载能力更强，在需要精确定位的直线运动机构中优势明显，

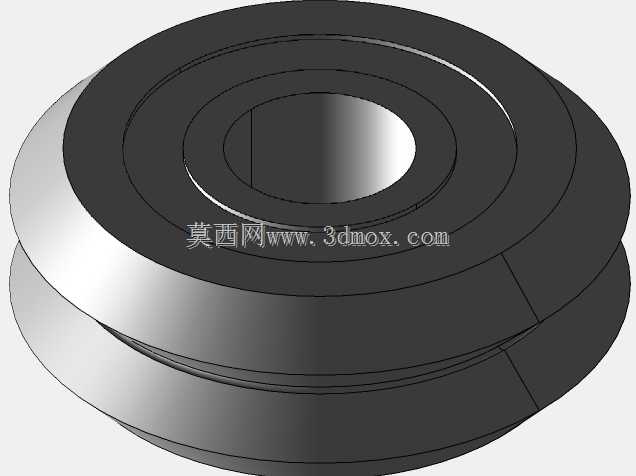

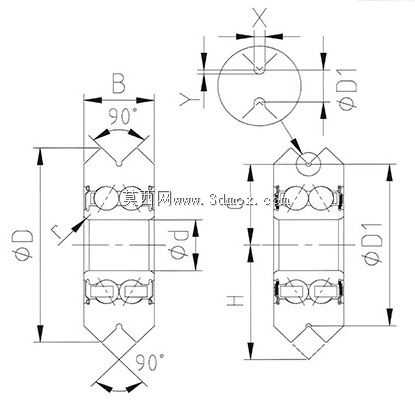

　　比如小型雕刻机的X/Y轴导向、包装机械的送料机构导向、自动门的滑动导向单元都能看到这类轴承的应用。设计三维模型时，重点还原了V型槽的角度、槽深、内外圈的倒角尺寸、密封盖的安装槽位，所有尺寸都严格按照实物测绘参数建模，装配时可直接调用到导向机构的装配体中，不需要额外调整配合尺寸，能有效缩短结构设计的周期，避免选型后建模出现尺寸偏差导致的装配干涉问题。安装边界方面，该轴承的外圈最大直径、V槽的槽底直径、内圈宽度、外圈宽度都按照实际产品参数绘制，设计安装座时，内圈的配合轴肩高度不能超过内圈的倒角高度，外圈的安装避让位需要留出足够的间隙，避免和外圈的V槽部分发生干涉，若采用双侧固定的安装方式，两侧的压盖不能接触到外圈的旋转面，防止出现摩擦阻力增大的问题。
