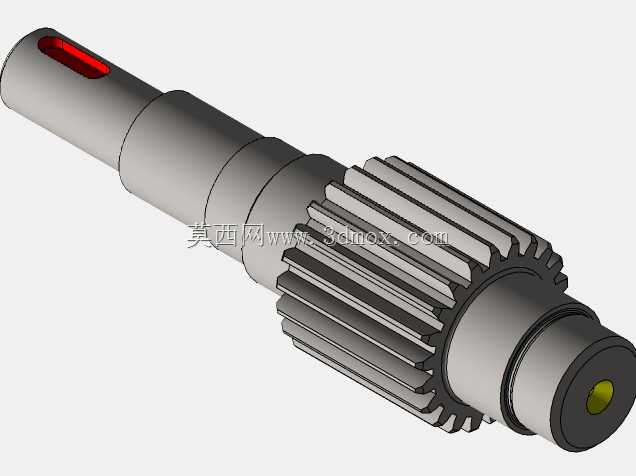

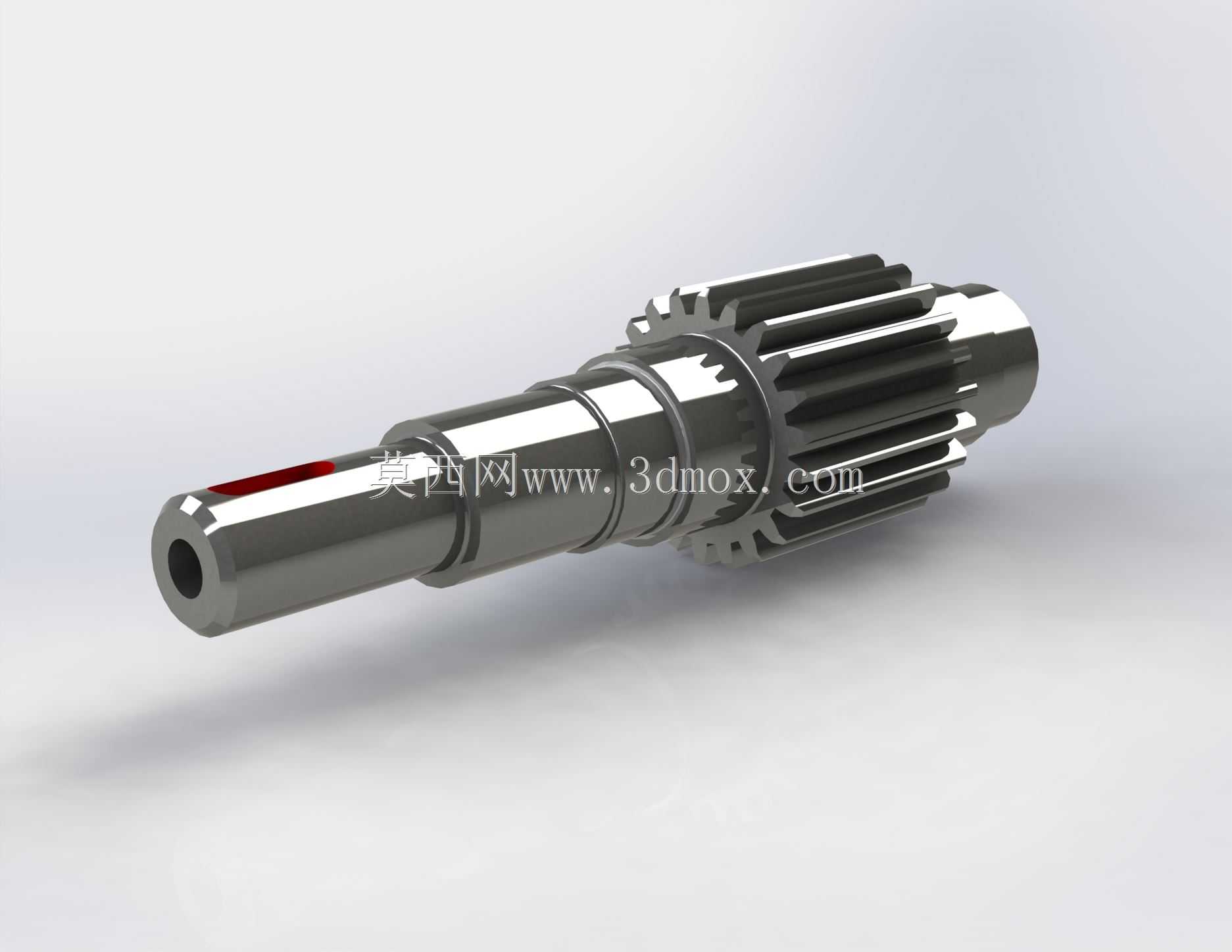

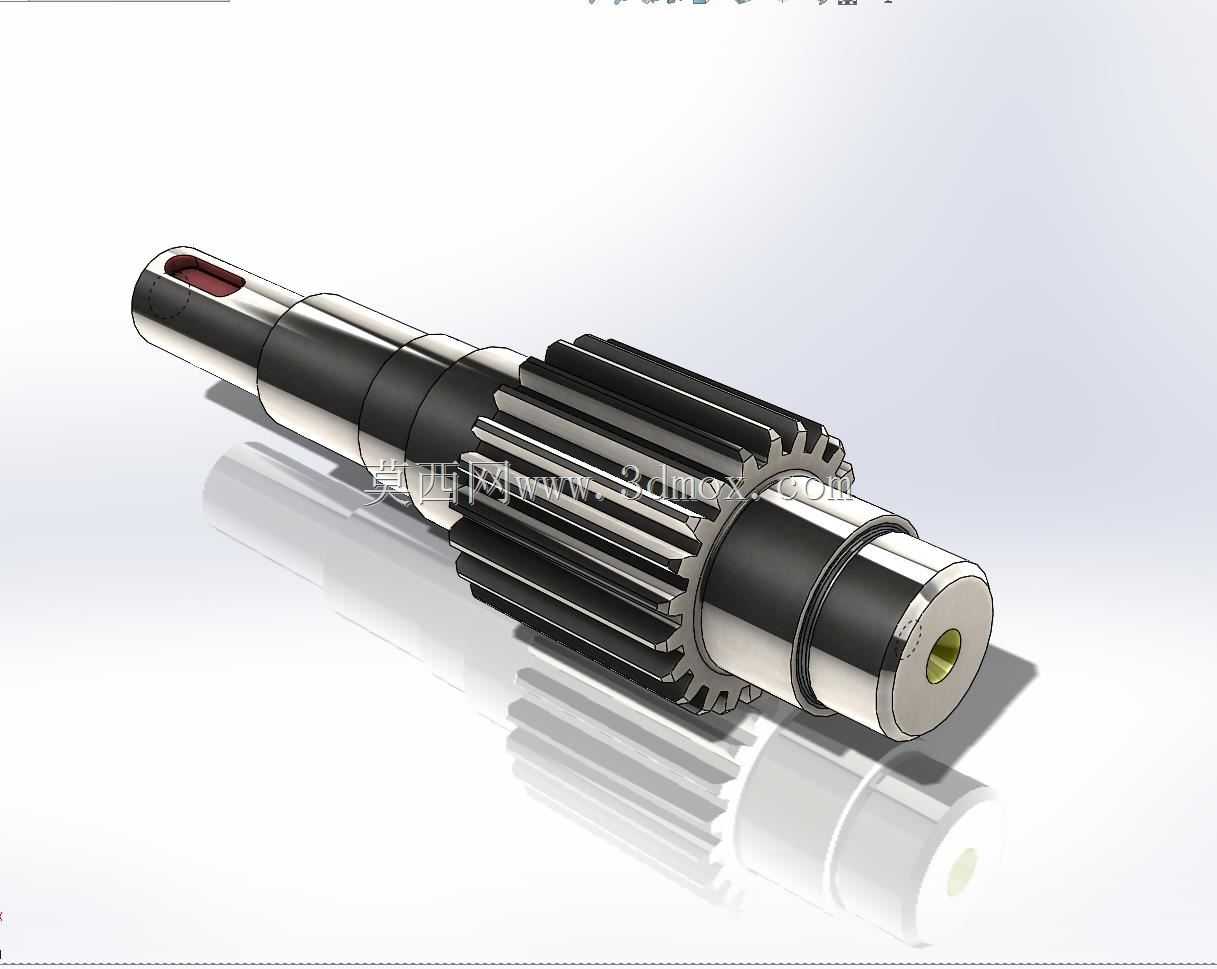

这类带集成齿轮段的阶梯轴,是回转传动系统里的核心承载零件,常见于中小功率的工业减速箱、机床主轴进给单元、农机传动箱以及输送设备的动力传递链路中,区别于光轴或者单独装配齿轮的分体式轴结构,集成齿轮的设计能减少传动链上的装配累计误差,在紧凑安装空间里实现更高的传动同轴度。从实际工况适配角度看,这类轴的各段轴径是按照承载扭矩、支撑跨距以及安装配合需求逐段变化的,最细的轴端通常设计有键槽,用来和外部动力输入端的带轮、联轴器或者驱动电机输出端做周向固定,传递输入扭矩;紧邻输入端的两段光轴是轴承安装位,公差一般取k6或者m6的过渡配合,用来和深沟球轴承或者圆锥滚子轴承的内圈配合,实现轴系的径向支撑,
这两段的轴肩高度是严格按照轴承内圈的拆卸间隙设计的,既保证轴承的轴向定位可靠,又不会因为轴肩过高导致后续维护时轴承无法用拉马拆卸。中间集成的直齿圆柱齿轮段,是轴和齿轮做一体化加工的部分,这种设计避免了齿轮和轴之间键连接带来的应力集中,适合中等转速、冲击载荷不大的传动场景,齿轮的齿宽是按照配对齿轮的齿宽做匹配设计的,通常比配对齿轮宽2-3mm,用来补偿装配时的轴向窜动误差,避免轮齿啮合时出现局部偏载。齿轮段另一侧的光轴同样是支撑轴承安装位,最末端的轴端设计有中心工艺孔,一方面是轴类零件车削、磨削加工时的定位基准,保证各段轴颈的同轴度、圆柱度公差,另一方面部分场景下可以用来安装轴向定位的挡圈或者端盖,实现轴系的轴向窜动限制。
设计这类轴的时候,首先要根据传递的额定扭矩核算最小轴径,再结合支撑轴承的标准内径系列、齿轮的模数齿数参数确定各段的直径尺寸,各段之间的过渡圆角需要严格控制,不能出现尖锐直角,避免热处理和受载时在截面突变位置产生应力集中,引发轴的疲劳断裂;键槽的位置要和轴的受力方向匹配,通常开在轴的受拉侧,同时键槽的长度要比配套的平键短2mm左右,保证键的周向固定可靠。从安装边界来看,这类轴的总长度是根据箱体内腔的支撑跨距、齿轮啮合的中心距、外部连接件的安装空间确定的,两端轴承位的轴颈长度要匹配轴承的宽度以及端盖的密封件安装尺寸,输入端的键槽位置要保证联轴器安装后不会和端盖密封件产生摩擦,齿轮段的位置要保证装配后和箱体内壁、
相邻传动件之间留有足够的间隙,避免运转时出现剐蹭。实际建模过程中,要先绘制各段轴的回转轮廓,通过旋转特征生成轴的基体,再依次加工键槽、齿轮齿形、中心孔以及各段的退刀槽,齿轮部分的齿形可以通过参数化生成渐开线轮廓后阵列得到,建模时需要注意各配合面的尺寸公差标注,尤其是轴承位、齿轮啮合面、键槽侧面的形位公差,要和实际加工的精度要求匹配,比如两个轴承位的同轴度公差要控制在0.02mm以内,齿轮齿面的径向跳动公差要根据齿轮的精度等级确定,避免建模时忽略公差要求导致后续加工出来的零件无法正常装配。这类轴在实际使用中,通常会经过调质热处理来提升整体的韧性和强度,齿轮齿面还会做高频淬火处理提升耐磨性,建模时也可以根据工艺要求预留相应的热处理变形余量,比如磨削加工的余量通常留0.2-0.3mm,保证热处理后可以通过精加工达到设计尺寸要求。
