椭圆形快开承压人孔盖结构设计

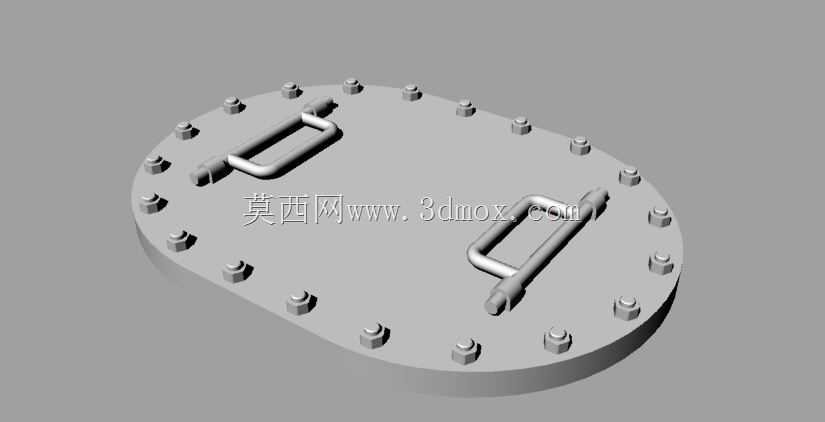

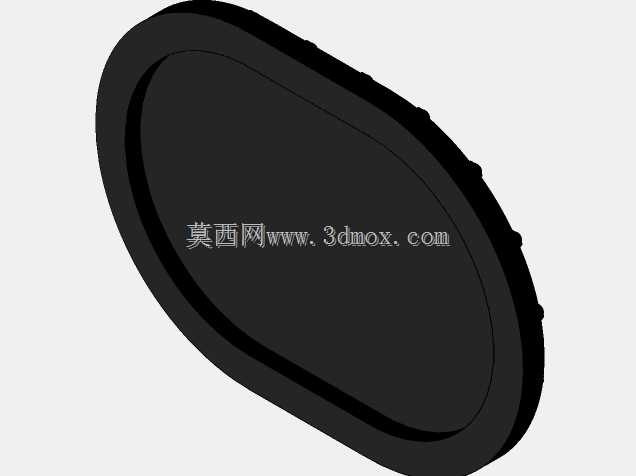

　　在承压罐体、密闭舱室、大型化工容器以及船舶液舱的结构设计中，人孔是保障后期运维检修、内部清理作业可及性的核心结构部件，这类部件的设计合理性直接决定了设备全生命周期的运维效率，同时也直接关联承压边界的密封可靠性。本次设计的椭圆形人孔结构，采用长圆形法兰基座配合整体冲压成型的盖板结构，区别于圆形人孔的等径设计，椭圆轮廓能够在有限的罐体开孔面积下，提供更适配人员侧身进出的通过空间，尤其适合安装在罐体侧壁、舱室顶板等开孔尺寸受结构曲率限制的位置。从结构功能层面来看，盖板上对称布置的两个U型吊装把手，并非仅作为开合操作的施力点，在实际运维场景中，当人孔盖完成螺栓预紧后，这两个把手还可作为临时安全挂点，供检修人员挂载安全绳的防坠挂钩，

　　适配受限空间作业的安全规范要求。法兰周圈均匀布置的六角头螺栓连接副，在设计阶段经过密封比压核算，螺栓间距严格控制在密封垫片有效密封宽度的3.5倍范围内，避免因螺栓间距过大导致垫片压紧力分布不均，出现承压状态下的局部泄漏。设计过程中首先要明确安装边界的约束条件：人孔法兰的焊接坡口形式需要匹配安装母材的壁厚，当安装位置为罐体弧形壁面时，法兰的密封面需要做找平加工，保证盖板安装后密封面的平面度公差不超过0.2mm/m，避免因安装基面翘曲导致垫片压合失效。盖板与法兰之间的密封槽结构，设计为内嵌式梯形槽，适配耐油橡胶垫片或者金属缠绕垫片的安装，槽深尺寸根据垫片压缩率设定，保证螺栓达到额定预紧力矩时，垫片的压缩量控制在设计允许范围内，

　　既不会因压缩量过大导致垫片永久变形失效，也不会因压缩量不足无法填充密封面的微观间隙。从安装适配性来看，这款人孔的法兰外缘做了15度的倒角处理，一方面是消除焊接装配时的应力集中点，避免法兰与罐体焊接位置在交变承压载荷下出现疲劳裂纹，另一方面也方便现场安装时的对位调整，减少装配过程中的磕碰损伤。盖板的厚度设计根据额定承压等级核算，在盖板背面设置了两道环形加强筋，在不额外增加盖板整体厚度的前提下，提升盖板的抗弯刚度，避免承压状态下盖板出现中部拱起变形，导致密封面外侧压紧力不足出现泄漏。在实际工程应用中，这类人孔结构常被用在常压储水罐、低压润滑油舱、化工原料储罐的侧壁位置，相比圆形人孔，椭圆轮廓的长轴方向顺着人员进出的方向布置，能够减少罐体上的开孔横向尺寸，降低开孔对罐体整体结构强度的削弱，减少罐体补强板的尺寸与焊接工作量。设计时还需要考虑开合操作的便利性，盖板与法兰之间可根据使用需求选配铰链结构，不过本次展示的结构为无铰链的可拆卸式设计，适合安装位置周边操作空间充足、不需要频繁开启的场景，两个对称布置的把手能够让两名操作人员平稳抬升盖板，避免单人操作时盖板倾斜磕碰密封面。螺栓的布置位置避开了把手的操作空间，在拧紧或者拆卸螺栓时，扳手的活动行程不会被把手干涉，每个螺栓位置都预留了足够的扳手操作空间，适配常规开口扳手或者套筒工具的操作需求。密封面的加工粗糙度要求控制在Ra3.2以内，保证垫片与密封面的贴合度，对于有腐蚀性介质的使用场景，

　　法兰与盖板的接触面还需要做防腐涂层处理，避免长期使用后接触面锈蚀粘连，导致后期拆卸困难。从结构强度校核的角度，设计阶段需要对开孔位置的罐体壁板做等面积补强核算，法兰的颈部高度根据焊接强度要求设定，保证焊缝的承载能力能够满足承压状态下的载荷要求，螺栓的规格选用根据设计压力下的总推力计算，保证所有螺栓的总预紧力能够抵抗内部介质压力产生的推力，同时保留足够的安全系数。在三维建模过程中，所有螺栓孔的位置采用阵列方式排布，保证孔位的位置度公差符合装配要求，避免现场安装时出现螺栓无法穿入的问题，盖板上的把手采用焊接方式与盖板本体连接，焊接位置做了倒圆角处理，减少应力集中，同时把手的直径根据单人操作的施力需求设定，保证操作人员握持时的受力舒适度，不会因为把手过细导致操作时压手。
