卧式椭圆截面储水腔体结构设计

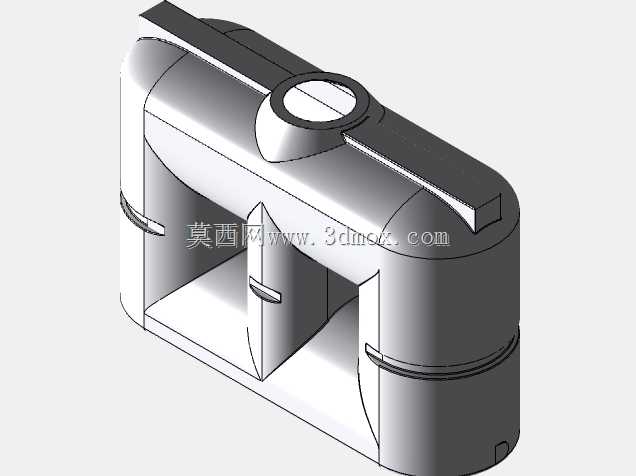

　　在中小型移动作业设备、户外临时供水站点、小型工程配套供水单元的场景中，这类卧式椭圆截面储水结构的应用十分普遍，不同于立式圆柱水箱的高重心特性，卧式布局能大幅降低设备整体重心，在带移动底盘的作业装备上搭载时，可减少行进过程中的液体晃荡冲击，提升整机运行稳定性。从结构功能来看，该储水腔体采用长椭圆的截面设计，既兼顾了内部储水容积的利用率，又能通过圆弧曲面分散内部静水压力，相比方形焊接水箱，椭圆曲面的应力集中系数更低，在同等壁厚条件下能承受更高的液位静压，减少长期使用过程中焊缝开裂的风险。顶部设置的圆形加注口兼顾了人工加水与管道对接加注的需求，加注口周边的凸起翻边结构可避免加注时液体外溢顺着箱体表面流淌，

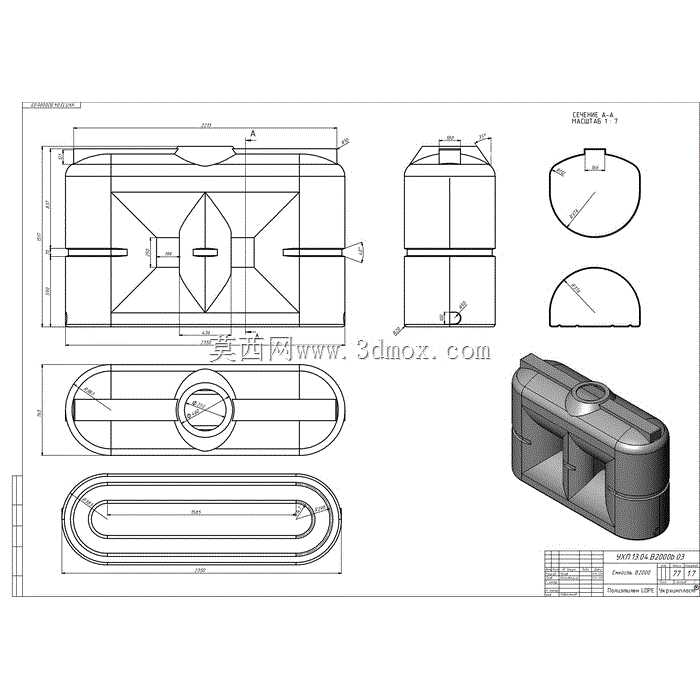

　　同时翻边结构也能提升加注口位置的局部刚度，减少安装加注口盖后的长期振动疲劳。箱体内部设置的十字形导流隔板是设计中的核心细节，隔板并非完全隔断腔体，而是在上下位置预留了流体连通的通道，既可以在设备移动、液位波动时阻挡液体的大幅晃荡，降低晃荡产生的冲击载荷对箱体安装脚的作用力，又不会阻碍水体在腔体内的自由流动，保证排水时腔体内部不会出现局部积水残留。从外形尺寸与安装边界来看，整体长轴方向的长度适配多数中小型设备底盘的安装空位，短轴方向的高度控制在低位区间，不会遮挡设备上部的其他操作部件，底部的安装贴合面采用平面结构，可直接通过螺栓固定在设备底盘的安装梁上，不需要额外制作复杂的安装转接支架，降低配套安装的加工成本。箱体端部的圆弧过渡结构，

　　一方面是冲压或滚压成型工艺的必然要求，避免直角折弯带来的板材应力集中，另一方面也能减少箱体外部的棱角，在设备检修过程中避免磕碰划伤操作人员。在设计建模过程中，需要重点关注曲面的顺滑过渡，尤其是椭圆截面与端部封头的衔接位置，要保证曲面曲率连续，避免后续钣金展开或模具成型时出现褶皱、开裂问题；内部隔板与箱体内壁的连接位置，需要预留焊接工艺缺口，保证焊接时焊料能够充分填充连接缝隙，同时避免焊接热量过于集中导致箱体局部变形。另外，箱体底部的最低位置预留了排水接口的安装位，保证长期停用或冬季防冻排空时，腔体内的水体能够完全排净，不会残留积液导致冻裂或滋生水垢。这类储水结构的壁厚选择需要结合实际使用场景的静压要求，

　　常规常压储水工况下采用2-3mm的冷轧钢板焊接成型即可满足强度要求，若用于有一定压力的供水回路，则需要适当增加壁厚并对焊缝进行渗漏测试。不同于塑料滚塑水箱的成型限制，这种金属板材焊接的结构可以根据实际安装空间灵活调整长轴与短轴的比例，适配不同设备的安装空位，在定制化小型设备的供水系统设计中具备更强的适配性。
