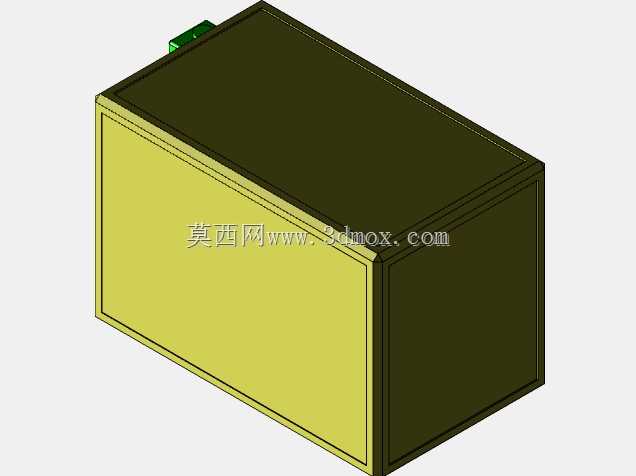

卡特彼勒柴油发电机组外观结构三维数模

　　在野外工程施工、矿区作业、数据中心备用供电、大型活动应急保电这类场景里，柴油发电机组是核心的备用或主力供电设备，卡特彼勒的机组因为运行稳定性高、负载适应性强，在各类重载供电场景里的应用占比一直不低。做这类机组的三维建模，首先要考虑的是整机的安装边界，毕竟这类设备不管是固定安装在机房，还是搭载在移动电站拖车上，都需要精准的外形尺寸来匹配基础预埋件、舱室布局或者车载安装位，建模时先把整机的外轮廓基准定好，包括机组整体的长宽高尺寸、底部安装脚的孔位间距、安装面的平面度要求，这些参数直接决定了后续现场安装能不能顺利对位，避免出现设备到场后和预留基础不匹配的问题。

　　从结构设计的角度看，这个机组的外罩采用一体式框架加封闭钣金的结构，不是零散拼接的薄壳，框架部分用的是折弯型钢做骨架，外覆的钣金件做了折边加强，一方面是为了降低机组运行时的振动传导，避免钣金件在长期振动下出现焊缝开裂、紧固件松动的问题，另一方面封闭外罩可以起到降噪、防护的作用，阻挡户外的雨水、粉尘进入机组内部，同时把内部柴油机、发电机运转的噪音阻隔在罩壳内，降低作业现场的噪音污染。外罩侧面预留的检修门位置，建模时要注意门体的开合空间，不能让门打开后和周边的管线、其他设备产生干涉，门体上的通风百叶窗的开孔角度、通风面积也要和机组的散热需求匹配，保证机组满负载运行时，冷却风可以顺利带走散热器、发动机机体的热量，避免出现高温停机的故障。

　　机组侧面布置的外接接线端子、控制接口区域，建模时要把接口的排布位置、突出外罩的高度做准确，这些位置是现场敷设电缆、连接控制线路的操作区域，既要保证接线操作时有足够的手部操作空间，也要考虑接口防护盖的开合范围，不能让防护盖打开后挡住相邻的接口。外罩上设置的吊点位置，是按照整机重心来排布的，建模时要还原吊点的结构形式和相对位置，方便现场吊装作业时挂装吊具，避免吊装时出现整机倾斜、磕碰的问题。

　　从功能特性上来说，这类机组的外罩设计不是单纯做个外壳包住内部部件，每一处结构都对应实际使用的需求：顶部的结构做了微坡设计，避免户外安装时顶部积水，积水顺着焊缝渗进机组内部；外罩内侧预留的隔音棉安装位，建模时要留出足够的粘贴厚度空间，不能让隔音棉安装后和内部运转的部件产生摩擦；底部的框架预留了叉车孔位，方便短距离转运时叉车直接叉运，不需要额外加装吊装工装。

　　做这个三维模型的时候，没有把内部的柴油机、发电机、散热器这些核心部件做完全的细节还原，而是把外装结构、安装接口、外部操作件的尺寸和位置做了精准复刻，对于做电站布局设计、机房规划、车载改装的工程师来说，这个精度的模型完全可以满足布局校验、干涉检查的需求，不需要把内部所有零件都建出来，既能减少模型的数据量，提升布局设计时的软件运行流畅度，也能把设计人员最关心的外部安装、操作、维护相关的结构信息完整呈现出来。比如在做方舱电站的布局设计时，直接把这个模型导入到方舱整体装配里，就可以校验机组和方舱侧壁的间隙、检修通道的宽度、排烟管的引出路径是否合理，不用等拿到实体设备再去测量尺寸，能大幅缩短前期方案设计的周期，减少现场安装时的整改工作量。

　　另外在建模时，特意把外罩上的所有紧固件安装位做了凸台标识，这些位置是后期设备维护时拆卸外罩的操作点，在做维护空间校验的时候，可以通过这些位置判断维护工具能不能顺利操作，有没有足够的空间拧动紧固件，避免后期维护时出现工具伸不进去、没法拆卸检修的问题。整机的边角位置都做了圆角过渡处理，不是尖锐的直角，一方面是避免加工钣金时出现应力集中，导致边角位置开裂，另一方面也能避免现场安装、维护人员被尖锐边角划伤，符合工业设备的安全设计要求。
