自动售货机配套NV9读钞机外部结构

　　在自助零售终端的结构适配设计环节，纸钞识别模块的外部轮廓建模是整机布局阶段不可跳过的前置工作，这款NV9读钞机的外部结构模型，正是为自动售货机的纸钞接收通道适配提供精准的尺寸参照。从实际工程落地的角度看，自助售货机的纸钞入口位置、内部走钞通道的预留空间、模块安装固定位的排布，都需要完全匹配读钞设备的外部边界，一旦尺寸出现偏差，轻则出现纸钞卡滞、识别模块无法装入的问题，重则会导致整机前面板的开口位置错位，直接影响终端设备的量产装配效率。

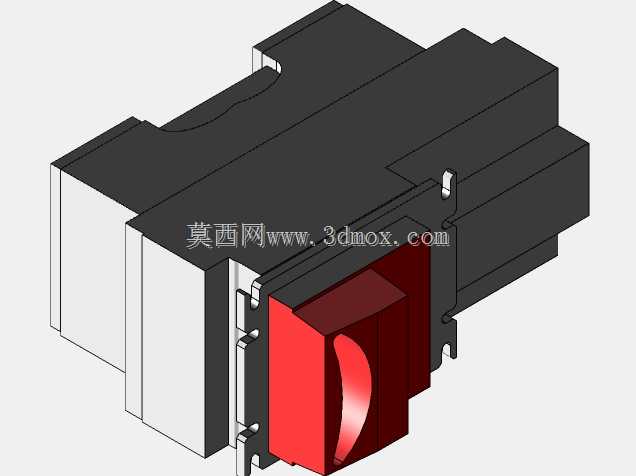

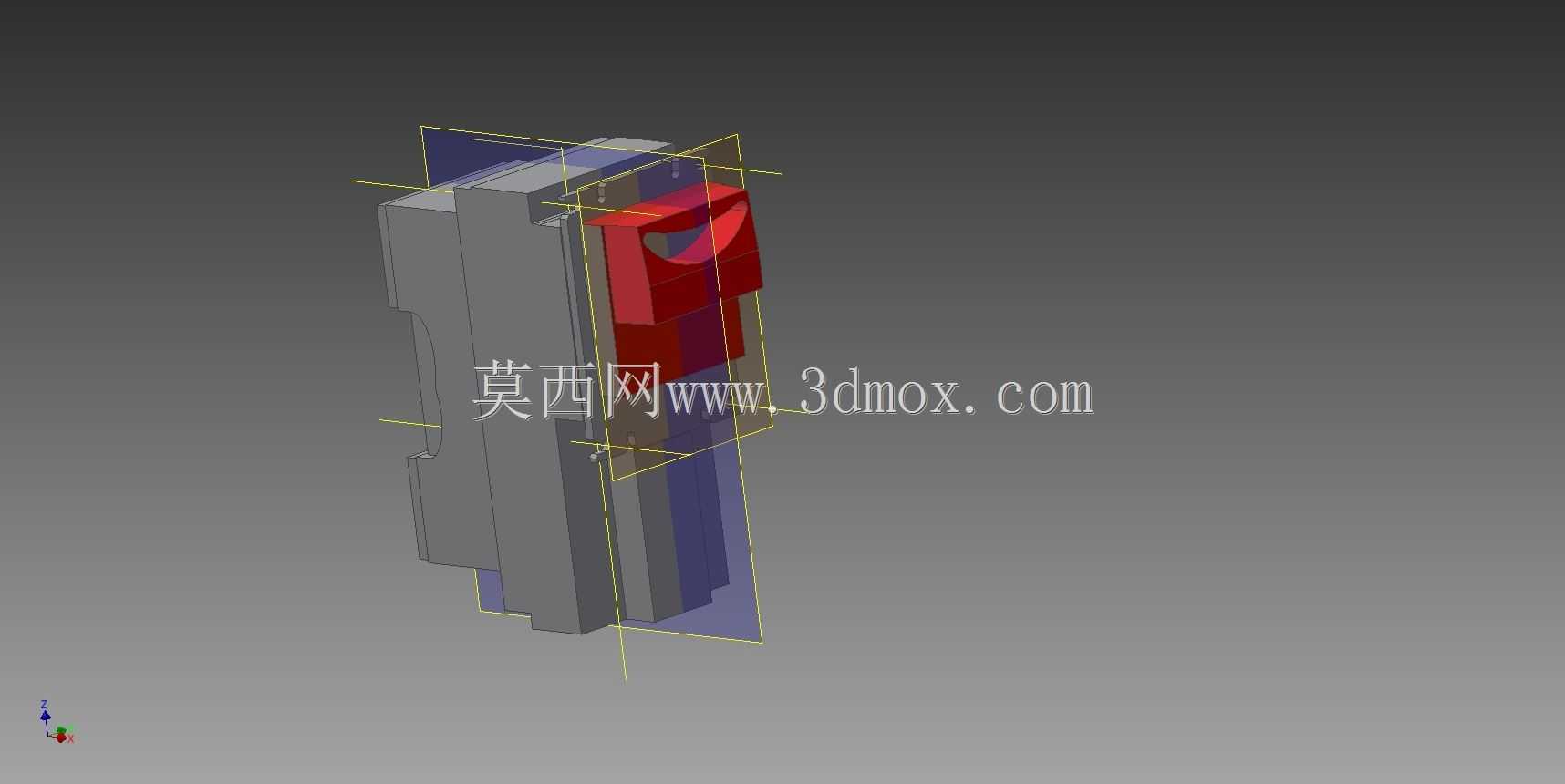

　　这款模型在设计阶段完全围绕外部装配需求展开，没有对设备内部的识别传感器、走钞辊轮、电路主板等结构做冗余建模，所有建模特征都服务于安装适配场景：整体轮廓严格还原设备的实际外部形态，包括前端进钞口的凸起结构、侧面的安装卡扣定位、背部的接线端避让空间，都按照实际装配的公差要求做了特征还原。建模过程中特意保留了设备的安装基准面，结构工程师在做整机装配时，可以直接将模型导入装配环境，以基准面为定位参照，快速完成模块在机柜内部的位置排布，不需要额外测量设备实物的轮廓尺寸，能大幅缩短前期方案布局的周期。

　　从实际应用场景来看，这类读钞设备除了适配常规的饮料自动售货机，还可以在自助售票机、自助缴费终端、无人值守收银设备等需要纸钞接收功能的自助终端上通用，不同终端的内部安装空间差异较大，有的设备机柜内部空间紧凑，需要将读钞模块倾斜安装以节省纵深空间，有的设备需要在模块周边预留维护操作的手指空间，还有的设备需要在模块外侧加装防撬金属护板，这些布局设计都需要依托精准的外部模型来做干涉检查。这款模型的所有外部棱边、凸起、凹槽特征都和实物保持一致，工程师在做干涉校验时，可以直接模拟模块安装后的周边空间状态，提前排查走线、护板、相邻结构件的碰撞问题，避免后期打样阶段出现结构干涉需要反复改模的问题。

　　在外形尺寸与安装边界的处理上，模型严格还原了设备的实际安装尺寸：前端进钞口的突出高度、设备主体的长宽厚尺寸、侧面安装固定位的孔位间距、背部接线区域的凹陷深度，都按照实际装配的尺寸公差做了还原，没有做简化处理。考虑到自助终端设备在装配时需要预留纸钞导入的过渡空间，模型也还原了进钞口的导向斜面特征，工程师在设计前面板的进钞开口时，可以直接参照这个斜面的角度，设计对应的导钞唇边结构，保证用户插入纸钞时能够顺畅进入读钞模块的识别通道，不会出现纸钞卡滞在面板开口和模块进钞口之间的问题。

　　从设计思路的角度来说，这类面向装配适配的外部结构模型，核心价值是提升结构设计的效率，不需要工程师花费时间拆解设备、测量每一处外部尺寸，也不需要等待设备供应商提供官方模型，就可以提前开展整机的结构布局工作。尤其是在项目方案迭代阶段，经常需要调整内部模块的排布位置，有了精准的外部模型，工程师可以快速拖动模块调整安装位置，实时检查周边空间的余量，评估不同安装角度下的空间占用情况，在方案阶段就把潜在的装配问题排查完毕。另外在做设备维护空间设计时，也可以依托这个模型模拟模块的拆装路径，预留足够的操作空间，保证后期运维人员不需要拆解周边其他结构件，就可以快速完成读钞模块的更换、清洁等维护操作，降低终端设备的运维成本。

　　在实际的结构设计工作中，很多工程师容易忽略外购功能模块的外部轮廓精准建模，往往用简单的方块代替模块做布局，等到实际装配时才发现模块的局部凸起和周边结构件干涉，不得不临时修改结构，既耽误项目进度，也会增加额外的开模成本。这款读钞机的外部结构模型，完全从工程装配的实际需求出发，所有特征都围绕安装适配、干涉检查、空间预留这些核心设计环节设置，能够直接接入自动售货机等自助终端的整机装配模型中，为结构工程师提供可靠的尺寸参照，帮助工程师在设计阶段就完成所有布局校验工作，减少后期打样、试装环节的问题反馈，提升整机结构设计的一次成功率。
