框架式商用高压冷水清洗设备结构设计

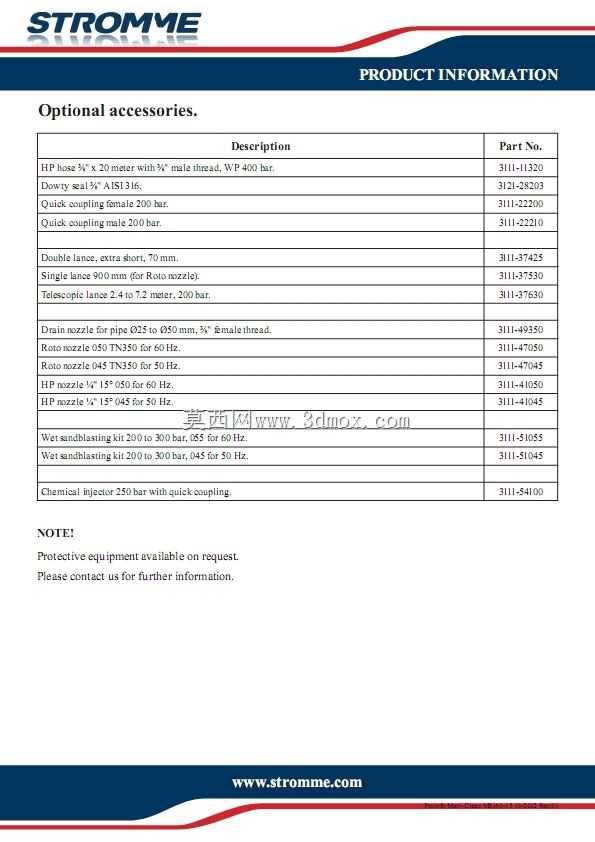

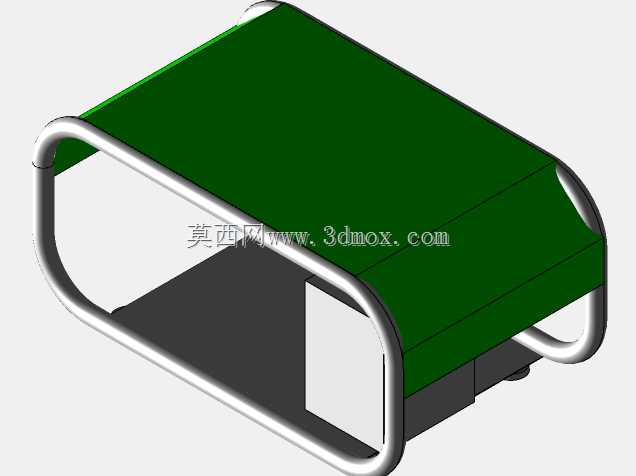

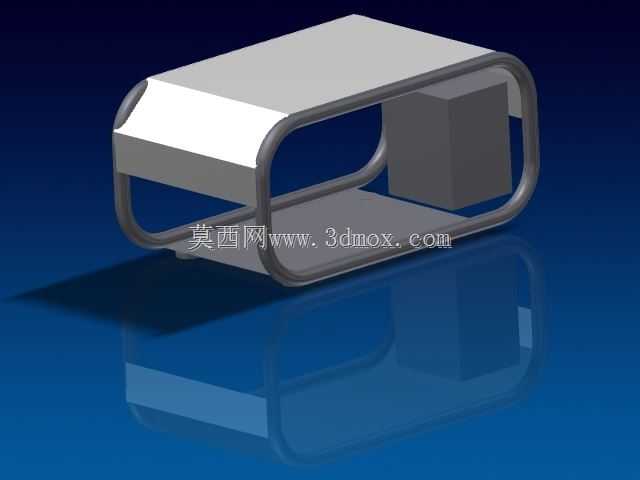

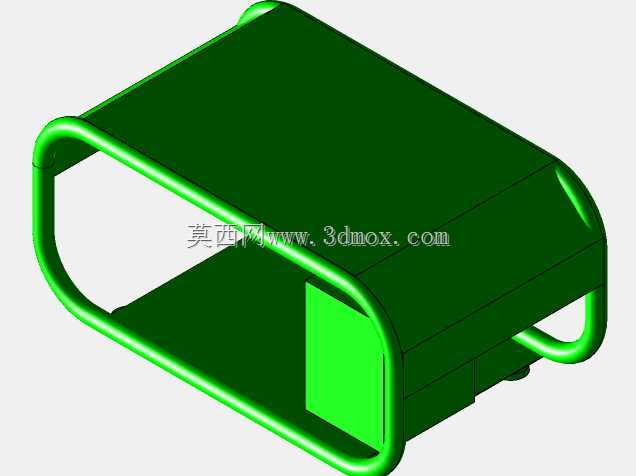

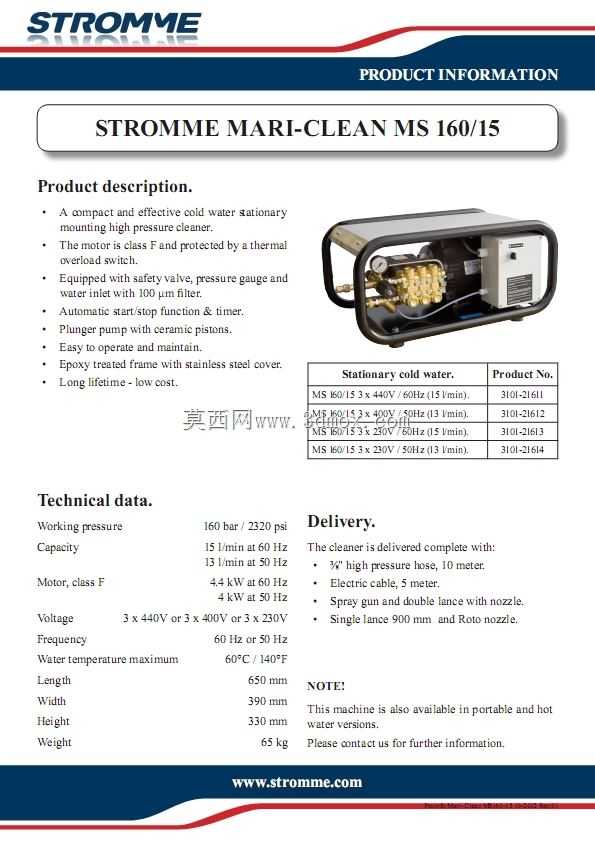

　　这款框架式高压清洗设备的三维结构，完全围绕商用场景的高频移动作业需求搭建，日常可覆盖物业园区路面冲洗、餐饮门店后厨重油污地面清理、汽修门店车辆底盘与零部件除油除垢、建筑工地小型机具与围挡清洗、养殖场圈舍消杀冲洗等多类作业场景，区别于家用小型清洗设备的轻量化设计，整机所有结构件都围绕连续高负荷作业的可靠性做排布。从结构布局来看，外围采用一体式弯管焊接框架，框架管材选用圆角矩形截面的加厚钢管，弯折处做圆弧过渡处理，既避免尖锐棱角在搬运、作业过程中磕碰操作人员或周边物体，也能在设备发生意外倾倒时，通过框架的刚性形变吸收冲击力，保护内部核心的泵组、电机与电控元件不受直接撞击，框架底部设置四个带减震垫的固定式支脚，作业时支脚直接接触地面，

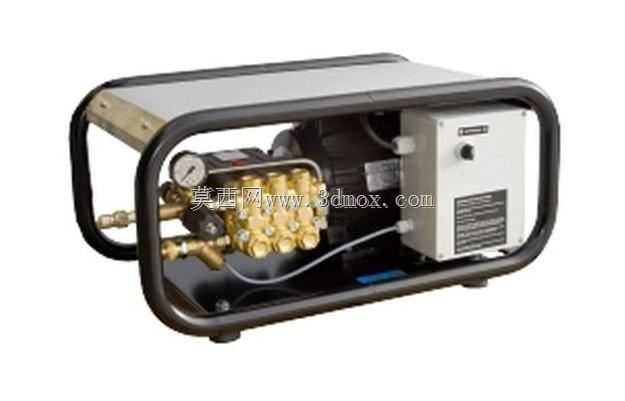

　　橡胶减震垫可以抵消泵组运转时产生的高频振动，避免设备在光滑地面出现滑移，同时降低振动传导带来的作业噪音。核心做功单元采用卧式电机直联三缸陶瓷柱塞泵的结构，省去了皮带传动带来的张紧结构维护需求，传动效率比皮带传动结构高出15%左右，泵头位置集成了铜质出水接头、调压溢流阀与抗震压力表，调压阀的调节旋钮朝向设备外侧，操作人员无需拆解护板即可在作业过程中根据清洗需求调整出水压力，压力表的表盘朝向斜上方45度，站在设备操作侧可以直接读取实时压力数值，无需俯身或侧身查看，泵头的进出水接口都采用标准外螺纹快接结构，兼容市面通用的高压水管与进水软管，无需额外加工转接头。泵组侧旁的电控箱采用壁挂式安装固定在框架内侧立面上，箱体做全密封防水处理，

　　箱盖与箱体的接缝处设置整圈橡胶密封条，避免冲洗作业时的水花飞溅进入箱体造成电气短路，箱体上仅设置一个带防水帽的电源开关与一个过载保护复位按钮，操作逻辑简单，非专业运维人员也能快速上手处理过载跳闸的基础故障。设备顶部设置一块冲压成型的金属盖板，盖板通过螺丝固定在框架上沿，既可以阻挡上方掉落的杂物砸伤内部元件，也可以作为临时置物台放置小型配件，盖板表面做防滑压纹处理，放置的枪头、接头等小零件不会轻易滑落。从安装边界尺寸来看，整机的长宽高控制在720mm420mm380mm的范围内，这个尺寸刚好可以放入普通商用面包车的后备箱，也能通过大多数小区、写字楼的标准楼道门，单人即可通过框架上沿的管材完成短距离搬运，不需要额外配置搬运小车。

　　在结构设计的细节上，泵组与电机的安装底座都设置了可调节的腰型安装孔，装配时可以调整泵组与电机的同轴度，避免长期运转出现轴封偏磨漏水的问题，内部的高压水管走线全部沿着框架内侧排布，通过塑料线卡固定，避免管路与运动部件、发热部件接触造成管路磨损老化，溢流阀的回水管路直接连通进水侧，调压时溢出的高压水直接回流到泵头进水腔，不需要额外外接回流水管，减少了外接管路的牵绊。不同于部分集成水箱的清洗设备，这款设备采用直接外接自来水水源的设计，省去了水箱带来的额外重量与体积占用，进水口内置了不锈钢滤网，可以过滤自来水中的大颗粒杂质，避免杂质进入柱塞泵造成柱塞表面划伤、密封件磨损，延长泵组的维护周期。整机的框架表面做喷塑处理，相比普通喷漆的表面处理方式，耐磕碰、耐水蚀的性能更强，长期在潮湿、有清洁剂腐蚀的环境下使用也不容易出现漆层脱落、管壁锈蚀的问题，电控箱与泵头的金属外壳都做了接地处理，接地端子直接固定在框架的金属管材上，接地电阻满足低压电气设备的安全要求，避免设备漏电时出现操作人员触电的风险。在实际选型适配过程中，这类结构的清洗设备压力调节范围覆盖3MPa到10MPa，既可以用低压力搭配软毛刷做广告牌、玻璃幕墙的轻柔清洗，也可以调高压力搭配旋转喷头做地面顽固污渍、设备表面厚油污的强力冲洗，流量参数匹配常规的15L/min额定值，兼顾清洗效率与节水需求，不会因为流量过大造成作业区域大量积水。
