工业级自吸式离心泵结构三维设计

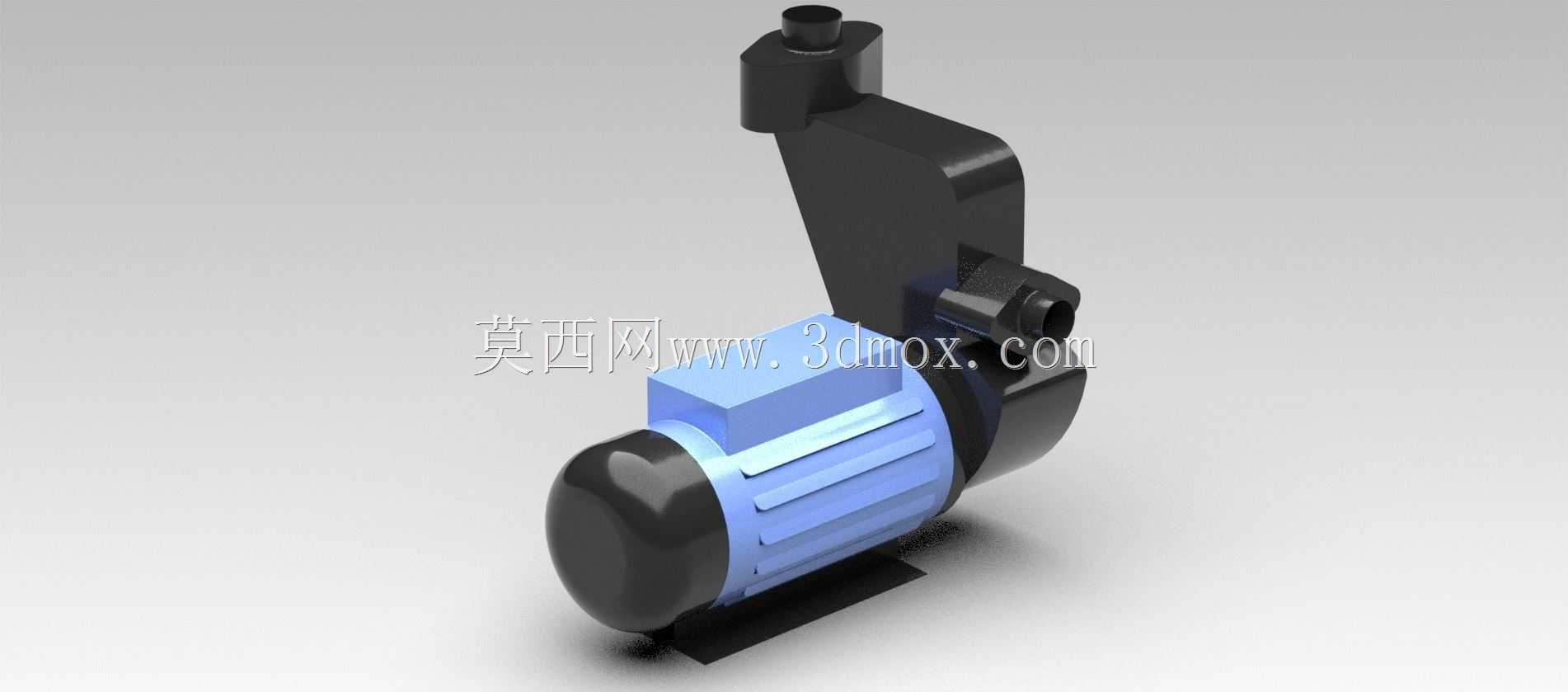

　　该款吸水泵的三维结构设计，核心围绕民用供水、小型农田灌溉、设备循环供水等场景的实际使用需求展开，建模过程中优先考虑了设备在狭小安装空间内的适配性，整体采用电机与泵体同轴直连的布局，省去了传统联轴器连接所需的额外轴向空间，整机安装底座预留的四个固定孔位，适配常规10号槽钢支架以及混凝土基础的预埋螺栓安装，安装时无需额外加工过渡转接板，可直接固定在预设的安装基础上。从功能实现逻辑来看，该泵采用气液混合式自吸结构，泵腔内部预留的储液腔在首次加注引水后，再次启动无需重复灌泵，可在3米吸程范围内快速完成抽气排液过程，进水口采用内螺纹接口设计，可直接对接常规PPR给水管道以及金属输水管道，出水口设置在泵体侧上方，

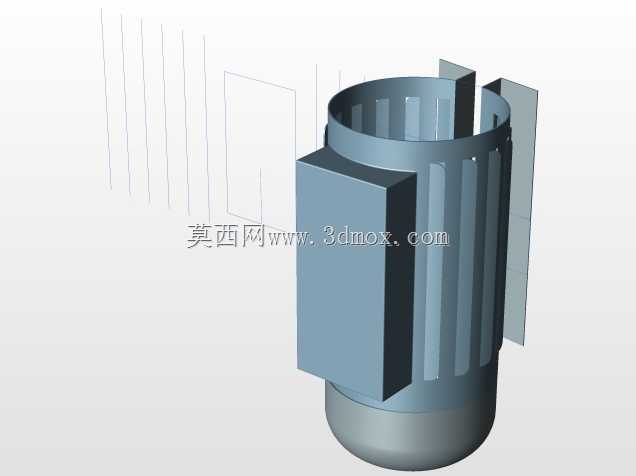

　　出水方向可根据现场管路走向调整安装角度，适配不同方向的管路排布需求。建模过程中对泵体的流道结构做了平滑过渡处理，避免流道内出现直角拐点造成的水力损失，叶轮采用闭式离心结构，叶片的曲面弧度经过流体力学逻辑优化，可在电机额定转速下保持稳定的输出流量与扬程，泵体与电机连接部位设置了机械密封腔，预留的密封件安装槽可适配常规丁腈橡胶机械密封，有效避免运行过程中的滴漏问题。电机部分的外壳采用散热筋结构设计，沿电机外壳轴向均匀分布的散热筋可在电机运行时通过自身转动带动的空气流动完成散热，无需额外加装散热风扇，降低了整机的结构复杂度，电机尾部的端盖预留了轴承安装位，采用深沟球轴承支撑转子轴，可承受径向与轴向的复合载荷，保证长时间运行下的轴系稳定性。

　　泵体上方设置的加水螺塞与下方的放水螺塞位置，在建模时做了操作空间预留，日常维护时无需拆卸周边管路即可完成加水、放水以及密封件更换操作，泵体与电机连接的支架采用一体化铸造结构设计，既保证了连接刚度，又避免了分体式支架装配带来的同轴度误差，减少运行过程中的振动与噪音。在安装边界的考量上，整机的最大外轮廓尺寸控制在适配小型设备安装舱室的范围内，进水口与出水口的中心高度差经过校准，可直接对接常规高度的给排水管路，无需额外加装弯头调整管路高度，底座的安装孔距采用通用标准尺寸，可替换市面上同参数的多数自吸泵产品，无需重新加工安装基础。从结构设计的细节来看，泵腔内部的气液分离腔做了扩容处理，可有效分离输送液体中混入的气体，

　　避免气蚀现象对叶轮和泵腔造成的损伤，延长设备的使用寿命，叶轮与泵腔之间的间隙控制在合理范围内，既保证了容积效率，又避免了间隙过小造成的叶轮摩擦卡滞问题。电机的接线盒设置在电机侧上方，接线口采用防水密封结构，可在户外潮湿环境下使用，避免雨水渗入造成的电路故障，整机的重量分布经过优化，重心落在底座中心位置，安装固定后运行时的振动幅度可控制在较低水平，无需额外加装减震垫即可满足多数场景的使用要求。
