空间站扶手类快装连接锁扣结构

　　该结构属于舱外扶手配套的快装连接锁止组件，主要应用于空间站舱外扶手系统的快速拼接与锁固场景，服务于舱外活动时扶手段的临时拓展、故障段快速替换，也可适配地面模拟训练舱的扶手搭建需求，无需额外工具即可完成单步操作，适配航天员着舱外服时戴厚手套的操作精度，操作行程控制在15毫米以内，按压力度不超过25牛，避免舱外作业时发力不当引发姿态偏移。

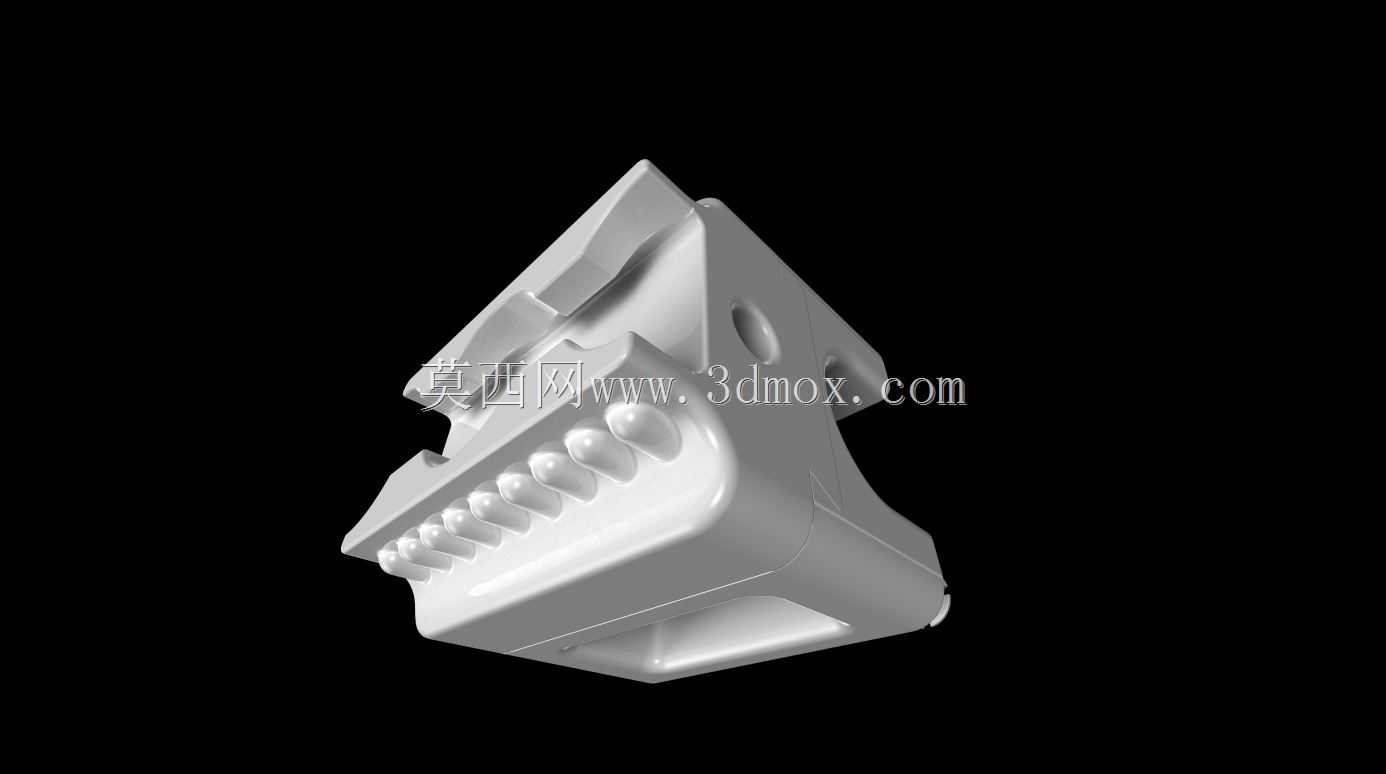

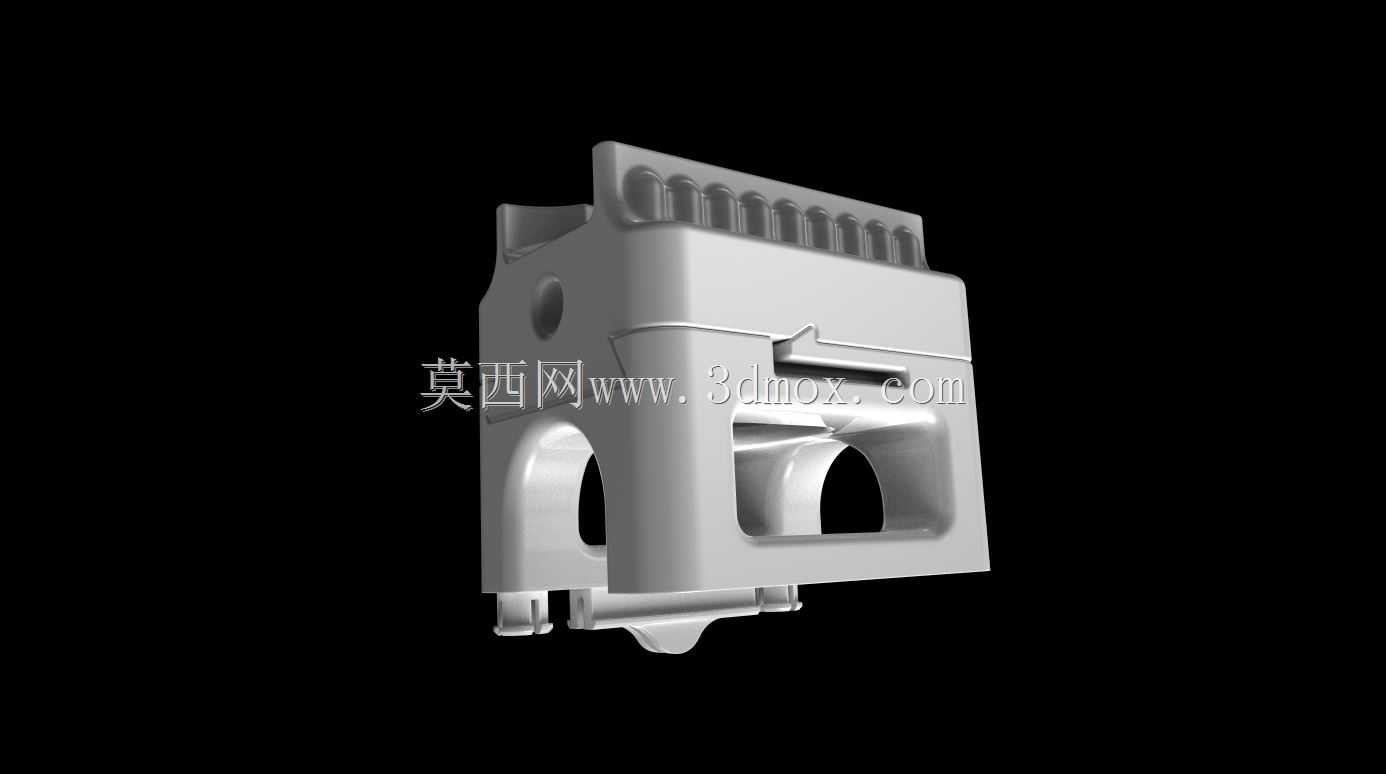

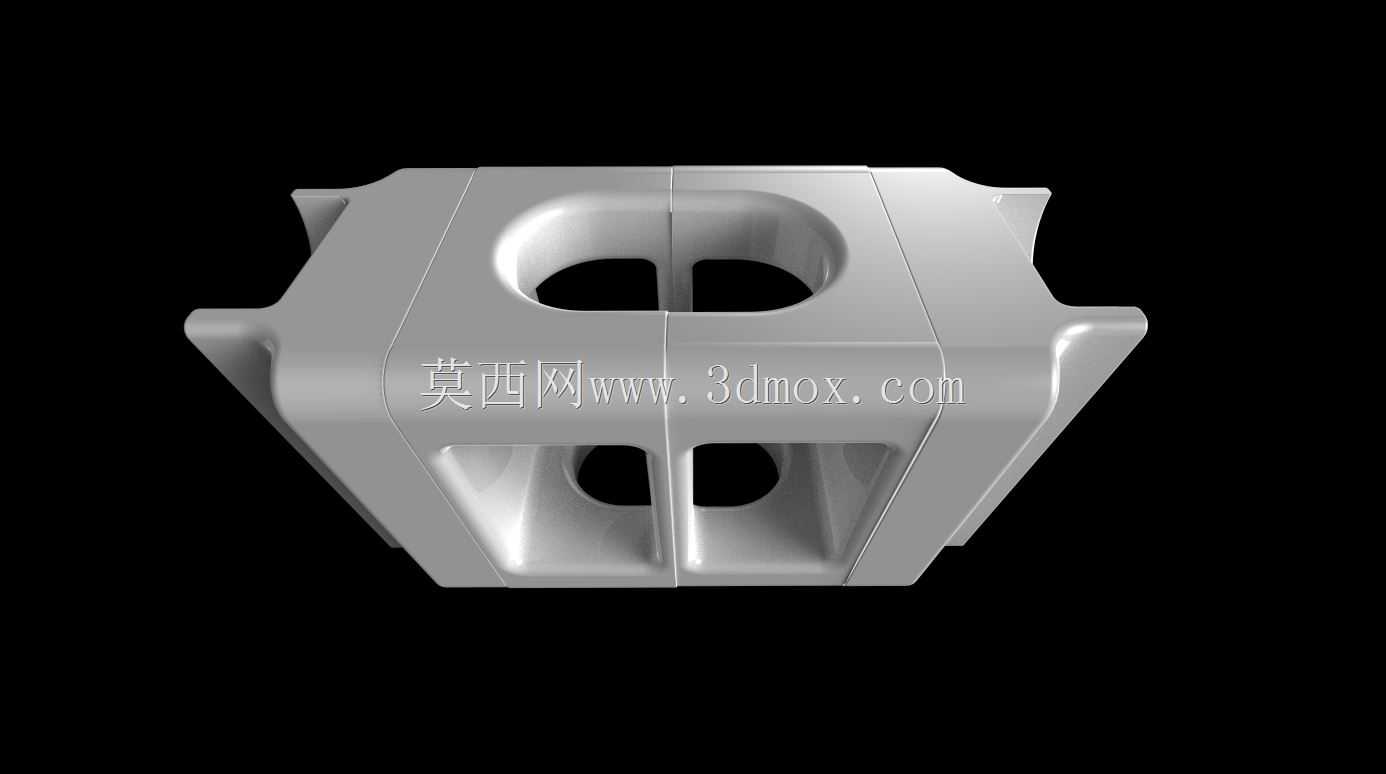

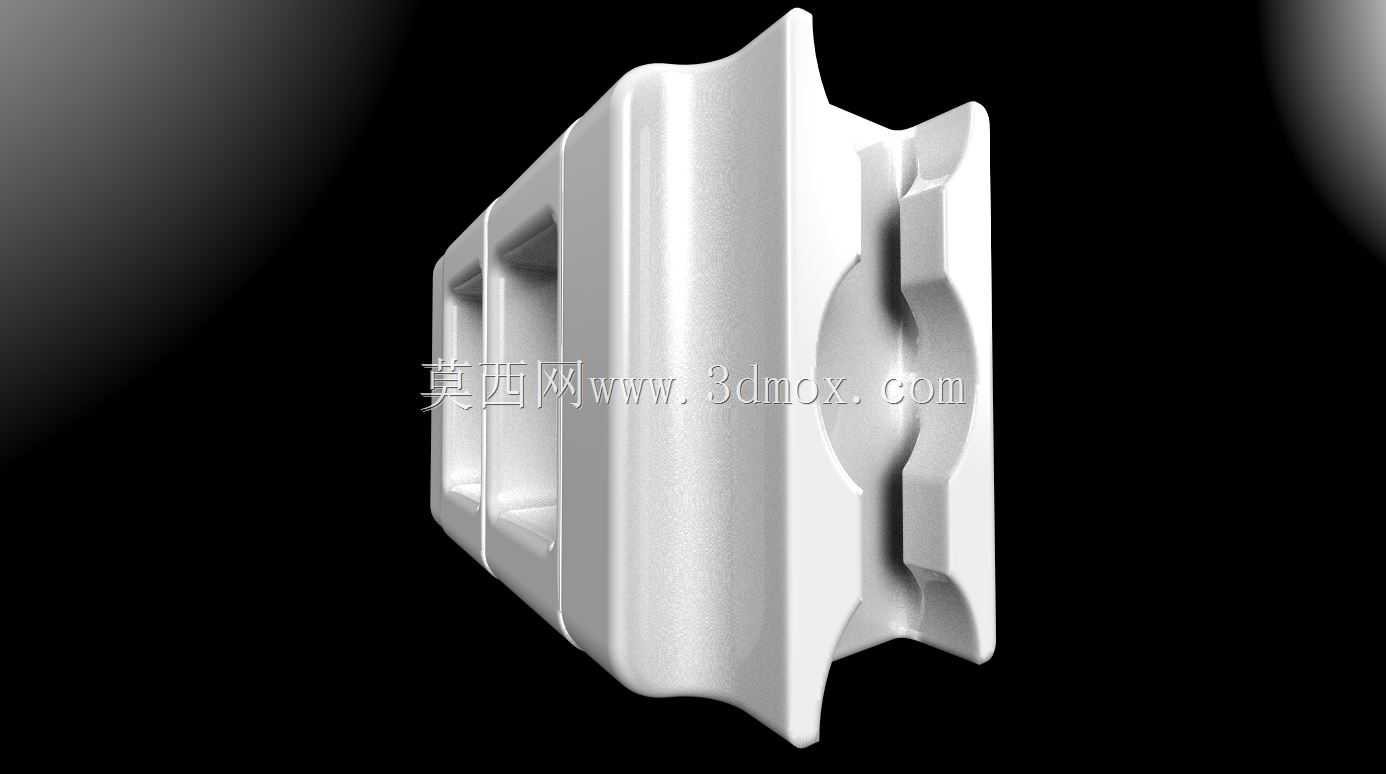

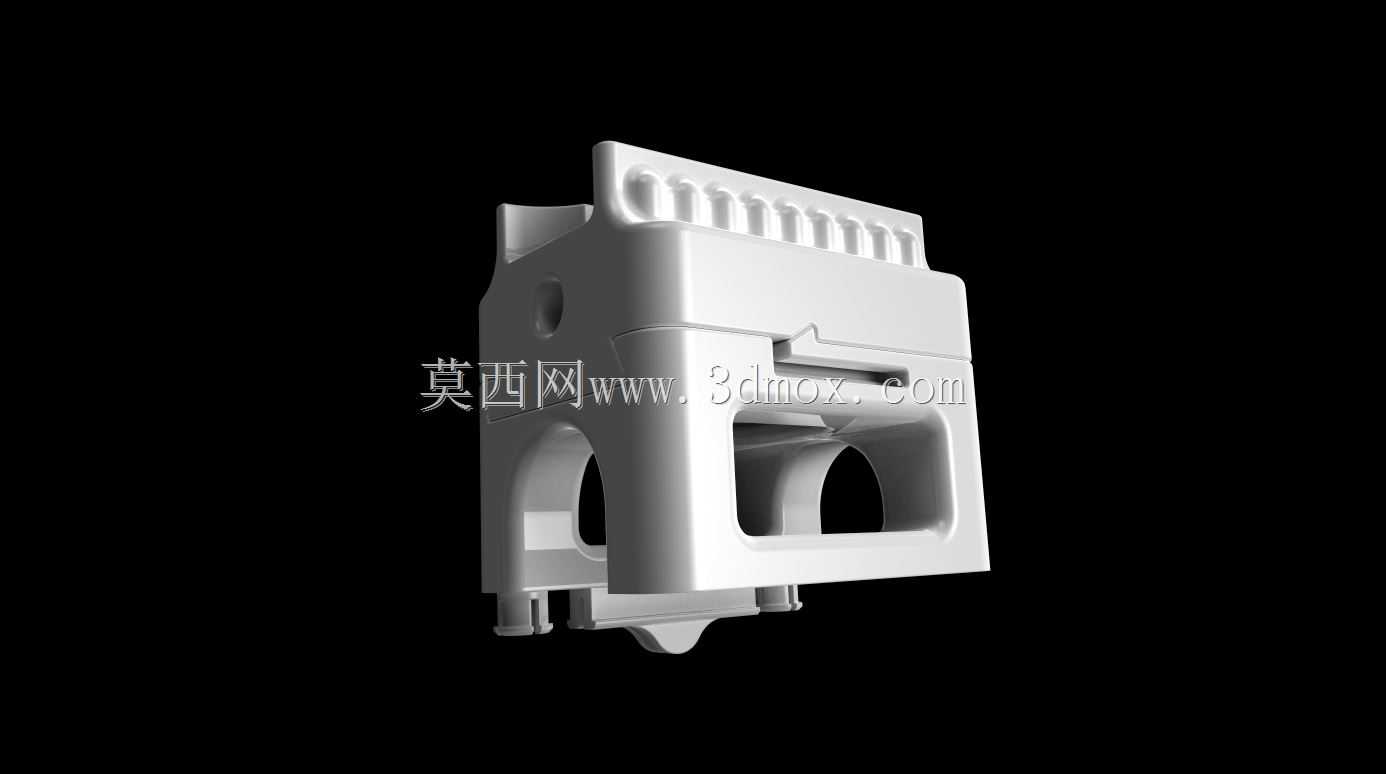

　　从功能特性来看，组件分为公端插接座与母端锁止腔两部分，公端插接座上设置有对称的弹性锁舌，母端锁止腔内壁对应位置开有楔形锁止槽，插接到位后锁舌自动弹入锁止槽完成轴向锁止，同时母端腔体顶部设置有一排等距排布的防滑齿，与公端顶部的齿槽啮合，可限制两个连接段的周向转动，避免扶手拼接后出现扭转松旷。解锁时仅需按压侧面的解锁按键，即可带动内部拨杆将锁舌顶出锁止槽，直接拔出公端即可完成拆分，整个解锁动作可单手握持完成，符合舱外作业的操作逻辑。

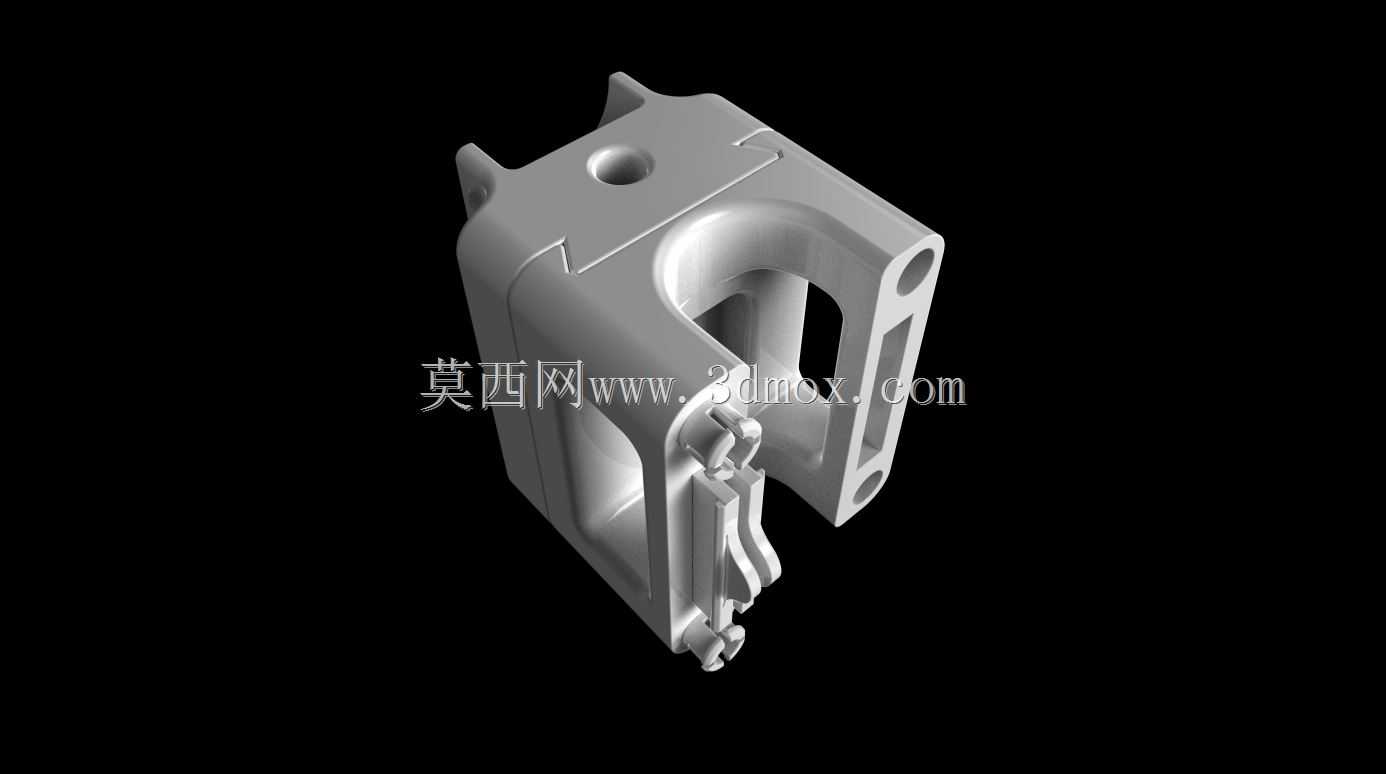

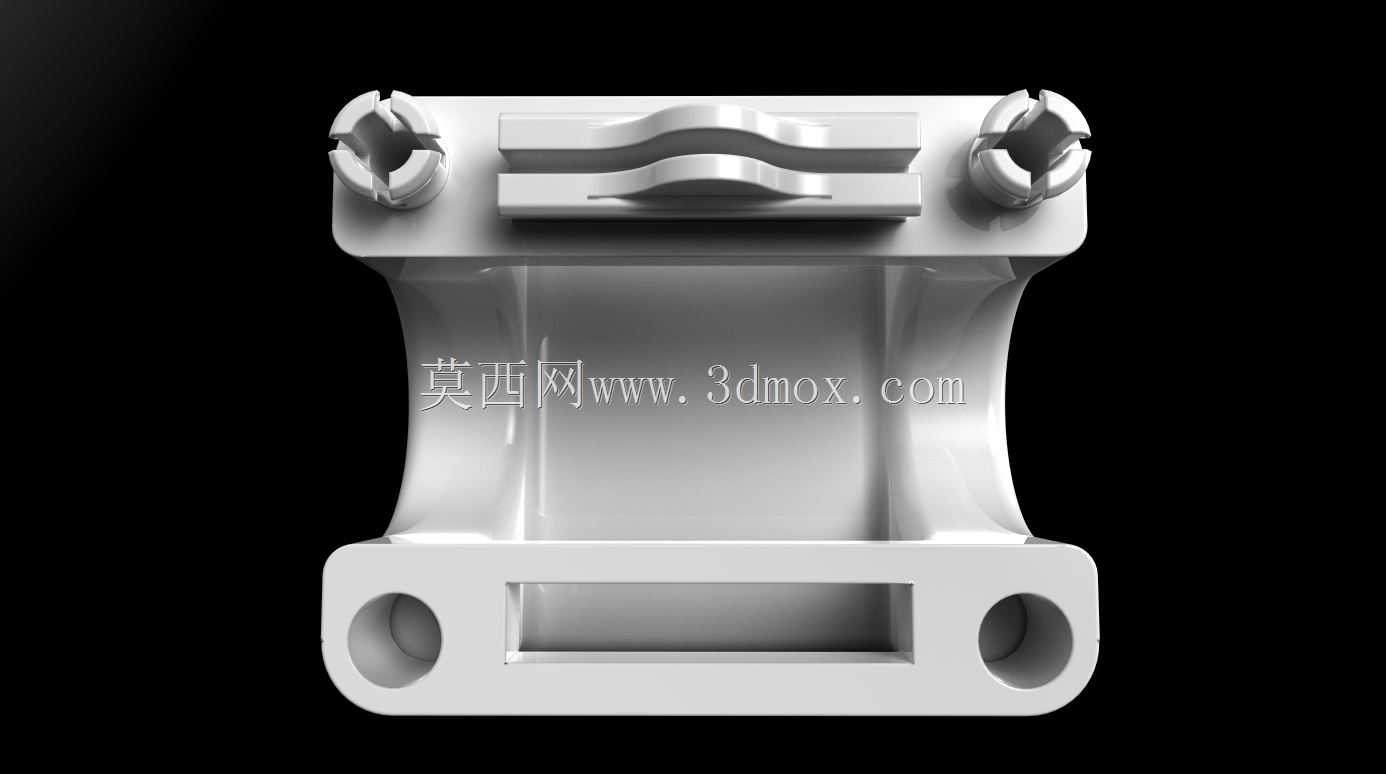

　　设计过程中优先考虑了结构的冗余强度，原初始方案中U型腔体底部的壁厚仅2毫米，在有限元仿真中发现该位置承受1500牛侧向拉力时应力集中系数超过3.2，存在断裂风险，因此在腔体侧面增加了网格状加强筋结构，同时将底部承力位置的壁厚提升至3.5毫米，优化后同等载荷下应力集中系数降至1.4以下，满足航天结构件的安全系数要求。顶部的锁止结构预留了改装空间，可根据不同舱段的接口需求替换为隐藏式锁舌，也可将底部的滑动锁止机构替换为弹簧销定位结构，适配不同安装场景的锁紧力需求。

　　安装边界方面，该组件的整体外形宽度控制在42毫米，高度68毫米，插接配合深度为22毫米，安装时仅需在扶手连接端预留直径38毫米的插接孔位，孔位公差控制在H7级即可保证配合顺畅，组件侧面的解锁按键突出本体表面3毫米，既保证戴手套时可准确触达，又不会因突出过多在舱外活动时被意外剐蹭触发解锁。组件表面所有棱边均做了R2以上的圆角处理，避免尖锐边角划破航天服外层防护层，同时表面采用硬质阳极氧化处理，适配舱外高低温交变、真空、宇宙射线辐照的使用环境，不会出现冷焊、材料脆化等问题。

　　实际使用中，该锁扣可适配直径25毫米到35毫米的不同规格扶手管，仅需更换公端顶部的适配卡箍即可完成适配，无需改动母端主体结构，具备较强的通用适配性。内部的弹性元件采用耐高低温的合金弹簧，在-120℃到150℃的温度区间内弹力衰减率不超过8%，可保证长期在轨使用时的锁止可靠性，不会因温度变化出现锁止失效的问题。组件的所有活动配合面均预留了0.1毫米的配合间隙，同时在间隙位置设计有防尘排屑槽，即使有少量空间微小颗粒进入配合面，也可在插拔过程中通过排屑槽排出，不会出现卡滞问题。
