创意仿生腹足异形夹持扶手结构

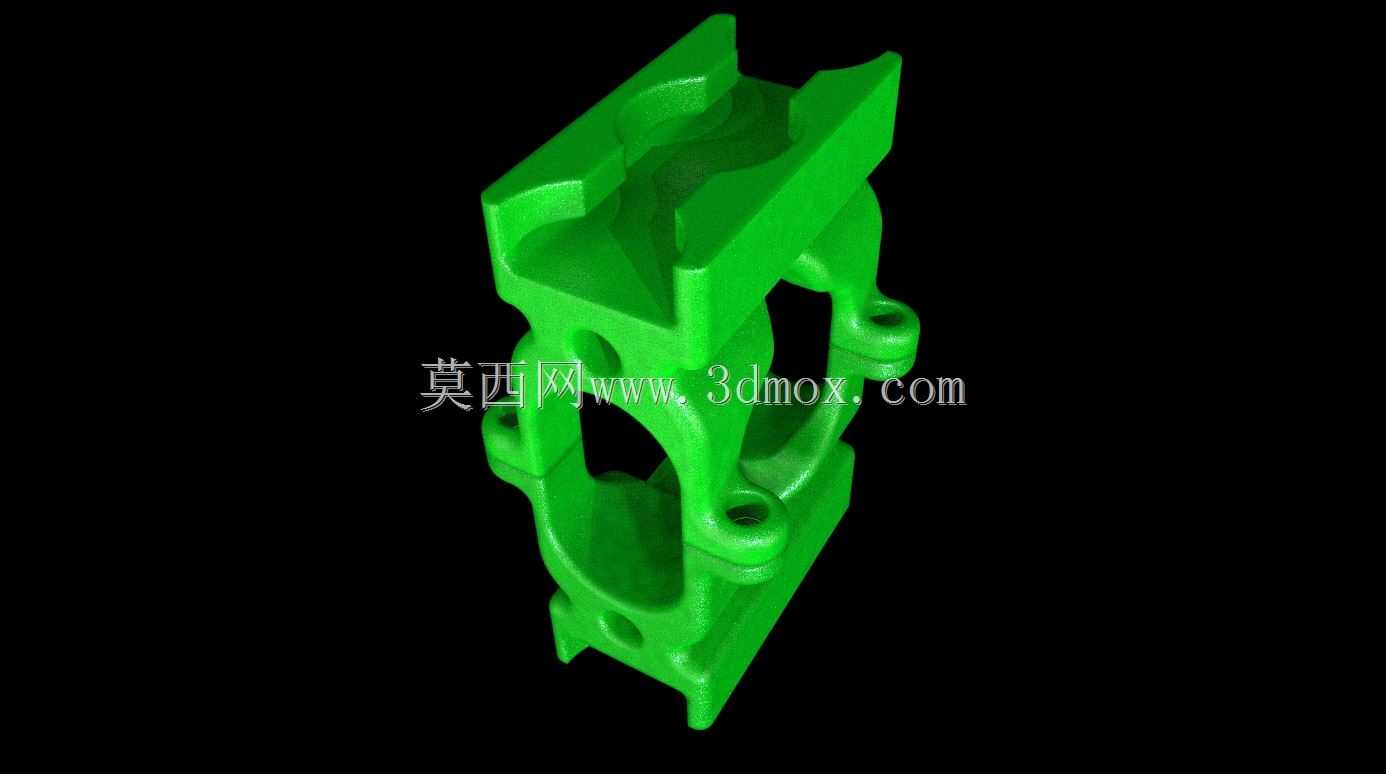

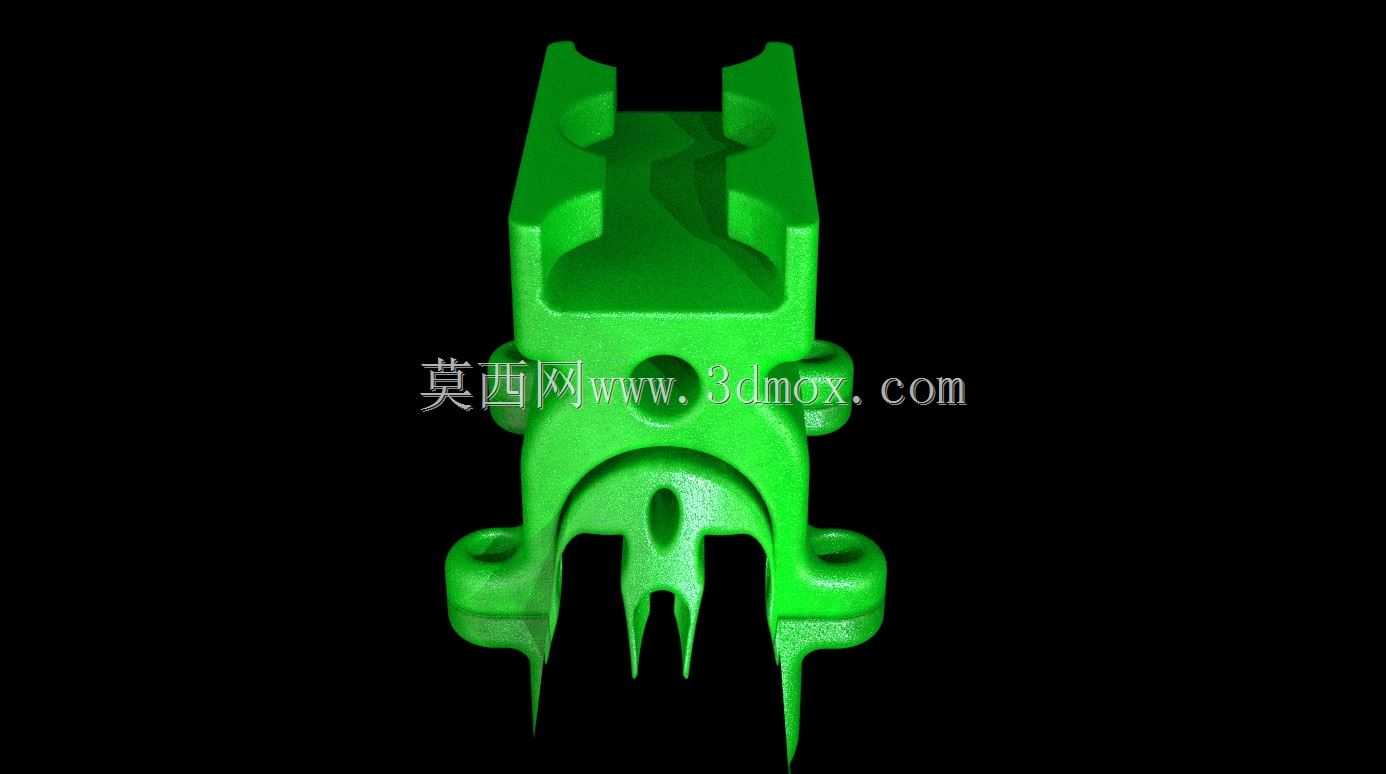

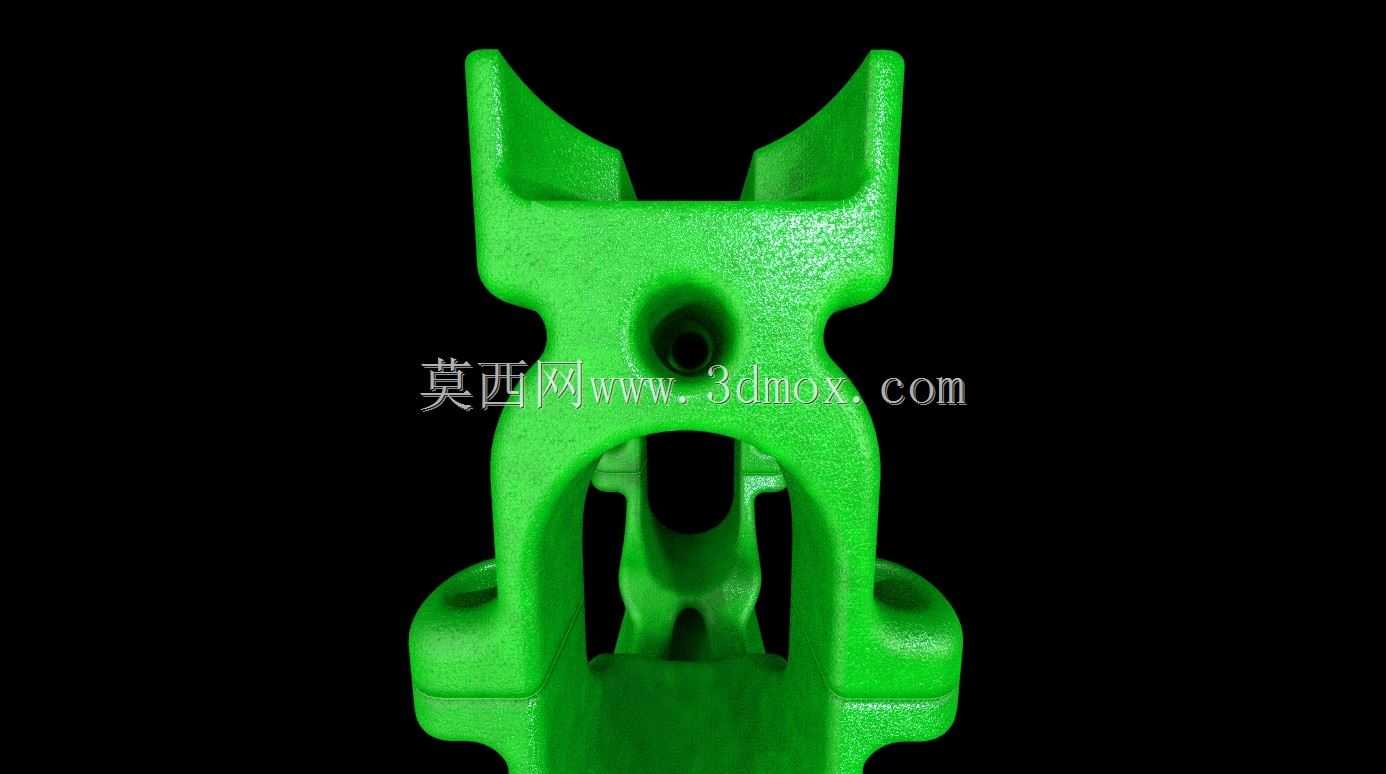

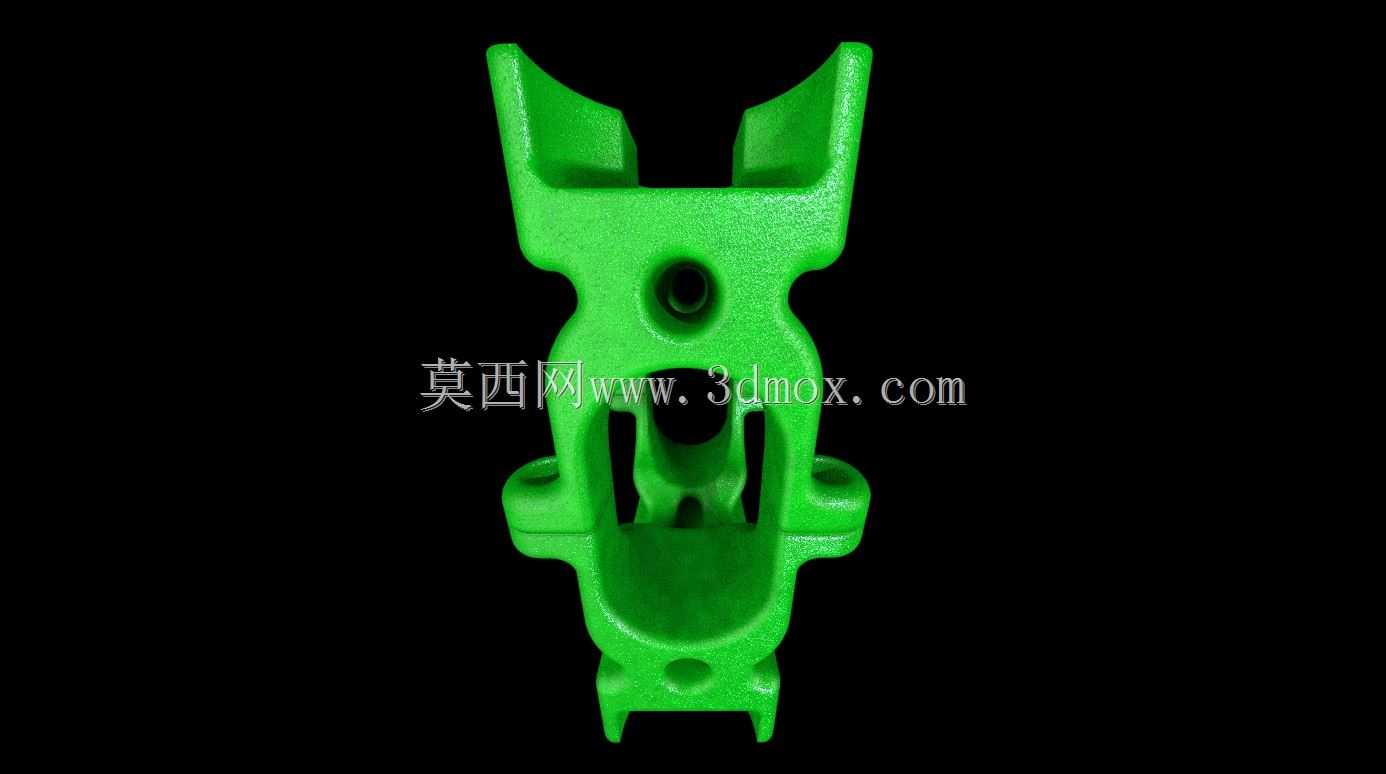

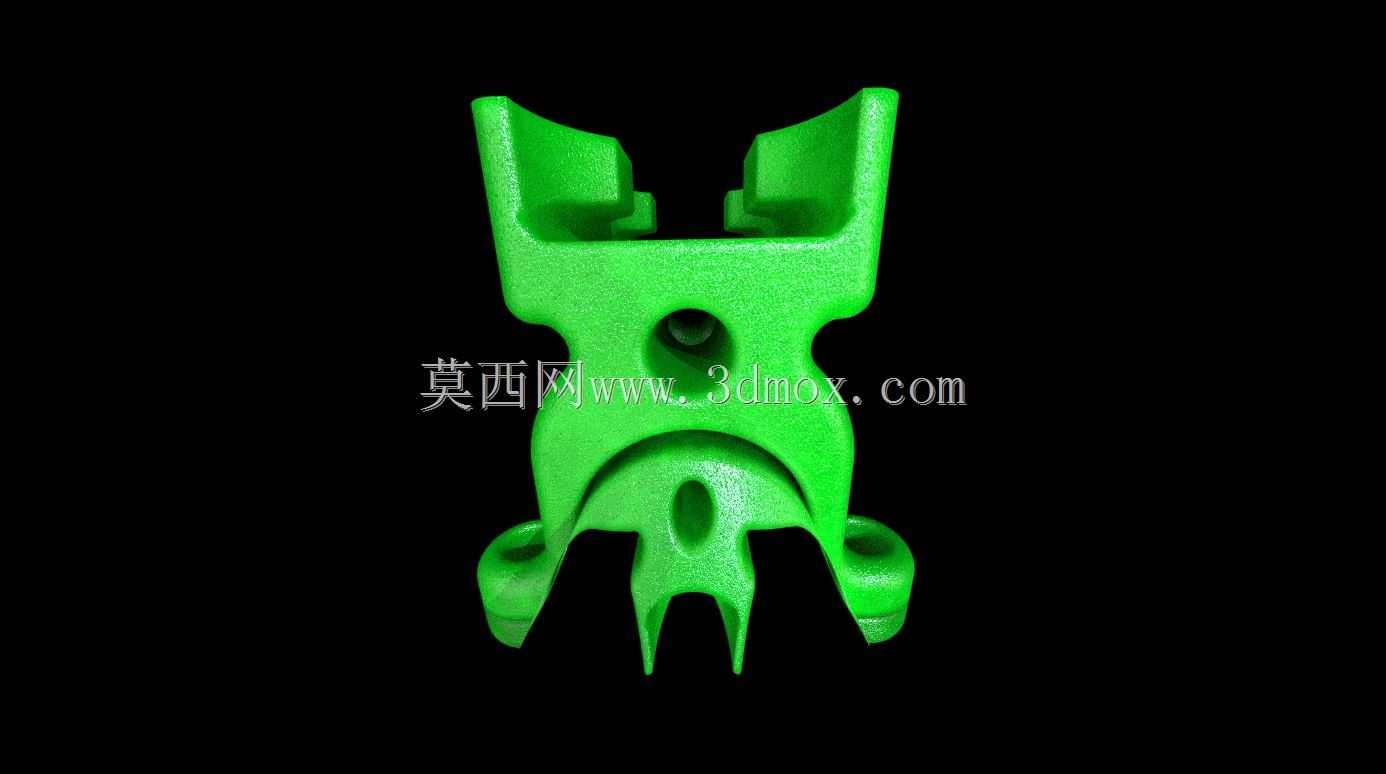

　　这款仿生腹足形态的夹持类扶手构件，最初的设计切入点来自狭小空间内的管状物挂载需求，在日常的设备运维、小型实验装置搭建场景里，经常会遇到需要在圆管、异形杆件上临时挂载小配件、走线固定或者提供临时手扶支撑的需求，常规的卡箍类配件要么需要螺栓锁紧拆装效率低，要么夹持力不足容易滑脱，要么外形规整无法适配不规则的管壁凸起。设计过程中参考了腹足类生物的足部吸附、多触点贴合的特性，没有采用传统的对称圆弧卡爪结构，而是做了非对称的多触点爪型布局，整个构件一体成型，没有额外的活动铰接部件，依靠自身材质的弹性形变实现卡紧，安装时只需要对准杆件按压到位，几个不同角度的爪脚就会自动贴合管壁的曲面，哪怕是管壁有轻微的凸起、凹陷或者直径公差波动，

　　不同位置的爪脚都能形成独立的支撑点，不会因为局部贴合不良导致整体夹持失效。从安装边界来看，这款构件的适配管径覆盖常规实验室常用的12mm到20mm外径的圆管，也能适配边长15mm左右的方管，整体外轮廓最大宽度不超过60mm，安装后突出管壁的距离控制在35mm以内，不会在狭小的实验舱、设备机柜内部占用过多的操作空间，避免和周边的管线、元器件产生干涉。构件上预留的弧形握持面做了圆角过渡处理，边缘没有尖锐的棱角，作为临时扶手使用时，手部握持的接触面积足够，不会产生硌手的问题，表面的弧度贴合手指自然弯曲的形态，哪怕是戴薄款劳保手套操作也能稳定施力。除了临时扶手的用途，这个构件的爪部结构也可以作为小型线缆的理线固定座使用，

　　爪脚之间的空隙可以容纳3到4根直径3mm以内的信号线或者气管，不需要额外的扎带就可以把线材卡在空隙里，在临时搭建的测试装置上使用时，可以大幅减少零散紧固件的使用，提升装置搭建的效率。设计时特意做了等壁厚的结构处理，整体壁厚均匀控制在3mm左右，不管是采用3D打印制作原型件，还是后续开模做注塑量产，都不会出现壁厚不均导致的缩痕、应力集中问题，构件上的几个镂空孔位一方面是为了减轻整体重量，另一方面也可以作为扎带穿过的固定位，当需要挂载重量稍大的小配件时，可以用扎带穿过孔位把配件绑定在构件上，拓展了使用场景。在材料选择上，如果是用于普通室内常温环境，采用常规的PLA或者ABS材质打印就可以满足使用需求，如果是用于有一定温度、

　　或者需要更高夹持力的工业场景，可以更换为尼龙或者玻纤增强材质，依靠材料本身的弹性提升夹持力，不需要改动整体结构。和常规的管夹类配件相比，这款仿生结构的夹持力不会因为长期使用出现明显的衰减，因为多触点的设计把形变应力分散到了各个爪脚位置，单个爪脚的形变量控制在材料弹性形变的安全范围内，不会因为长期处于大形变状态产生塑性变形导致夹持松动。实际测试过程中，在垂直安装的圆管上固定这款构件后，单侧施加5kg的垂直向下拉力不会出现滑移，作为临时扶手承载成年人手部的支撑力完全足够，在水平布置的管线上使用时，也可以作为小型传感器的安装支座，把传感器通过螺丝固定在构件的平面位置，不需要在管线上打孔焊接，不会破坏原有管线的结构强度，特别适合在不允许破坏原有管路的临时改造、实验测试场景下使用。构件的整体外形没有规则的对称面，各个爪脚的角度、长度都经过反复调整，确保在按压安装时，各个爪脚的形变顺序一致，不会出现单侧爪脚先卡滞导致无法安装到位的问题，安装到位后会有轻微的卡扣触感反馈，不需要额外检查就可以确认安装到位，降低了现场安装的操作门槛，哪怕是没有经过专门培训的运维人员也可以快速完成安装拆卸。
