双版本杠杆式扶手夹持固定结构

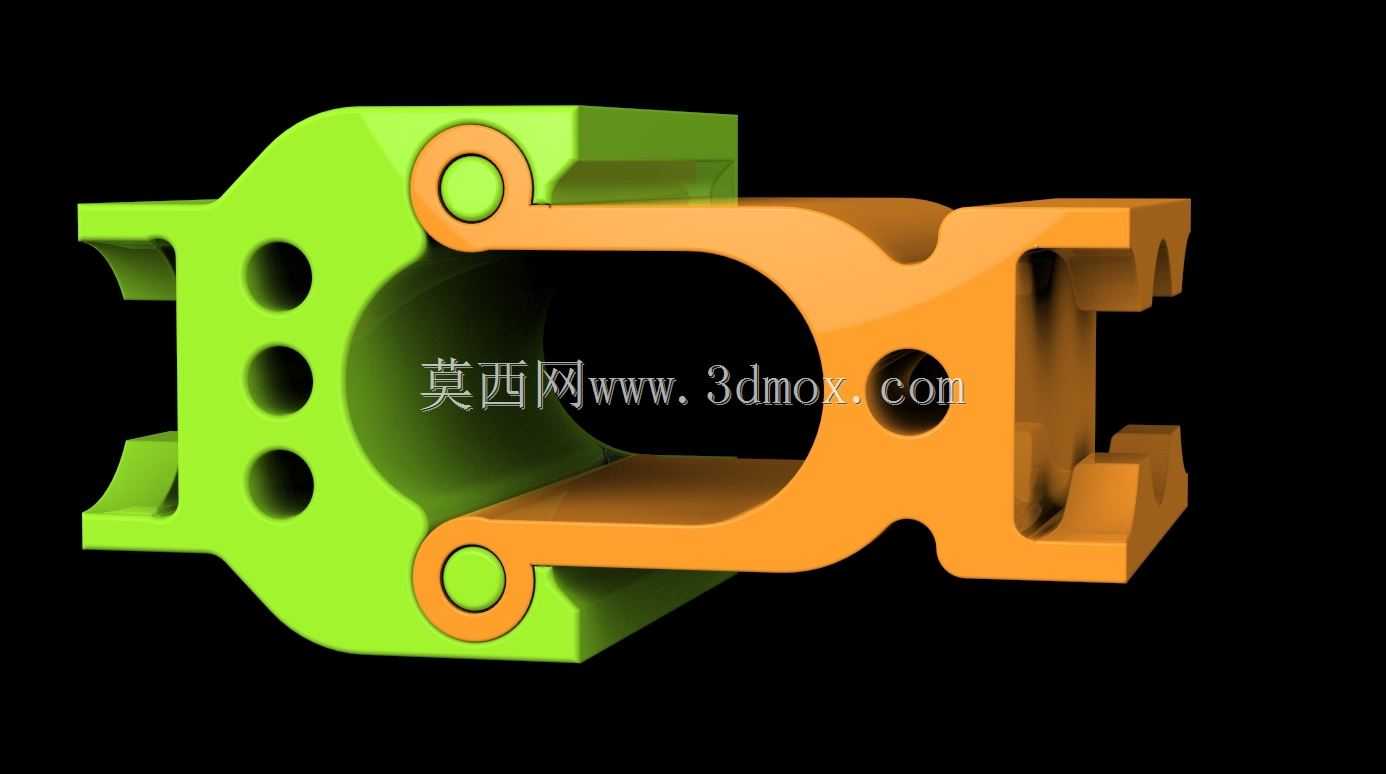

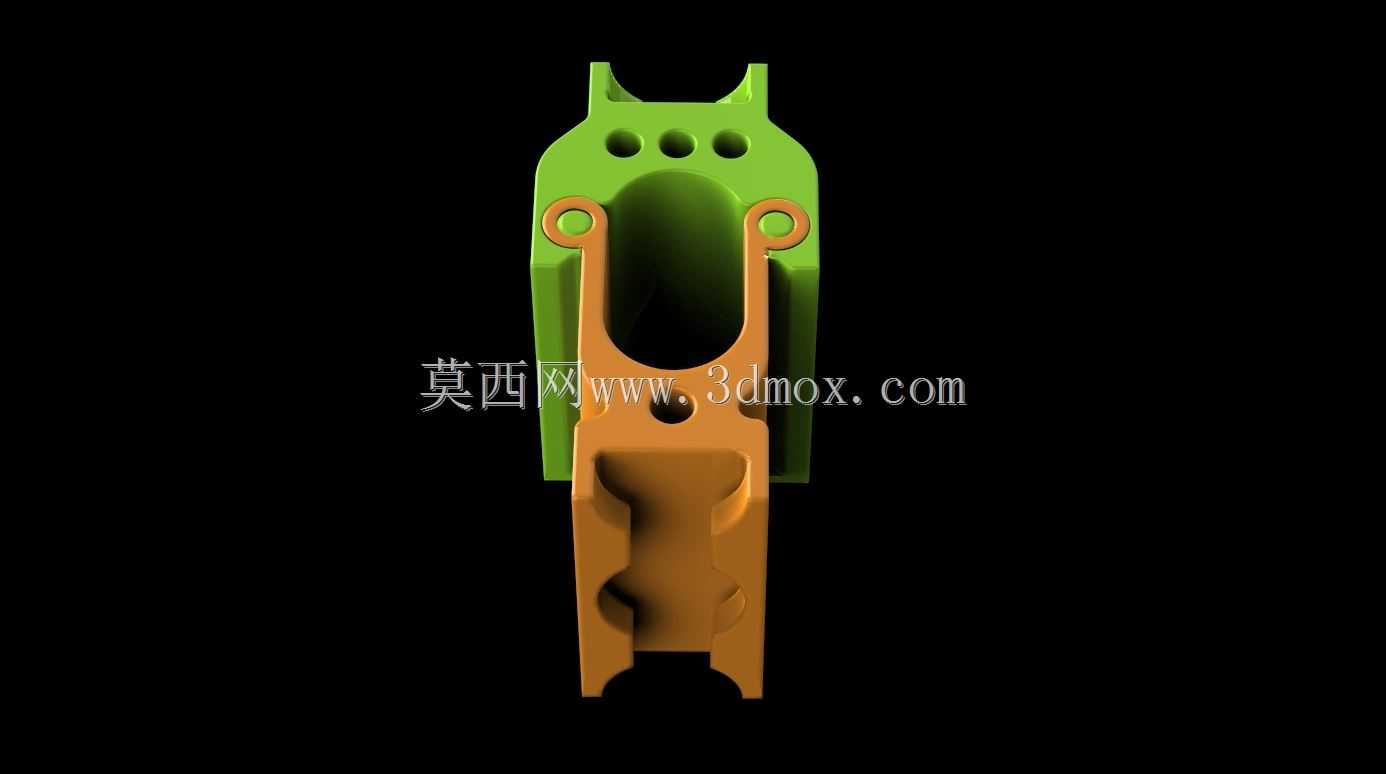

　　在工业装配、民用设施搭建、临时管线布设等场景中，经常需要在圆管类扶手构件上快速加装附属部件，这类夹持结构不需要在扶手本体上打孔焊接，不会破坏原有构件的防腐层与结构强度，拆装调整灵活，是现场改装、临时加装作业里常用的连接方案。本次的夹持结构做了两个迭代版本的结构设计，核心采用杠杆施力的夹紧逻辑，当需要夹持的部件重量在设计阈值内时，仅靠结构本身的杠杆自锁力就能实现可靠固定，若夹持负载超出结构自锁阈值，也可配合常规电缆扎带穿过结构预留的孔位做辅助捆扎，进一步提升连接可靠性，适配不同负载等级的加装需求。从结构细节来看，整个夹持件分为两个配合的主体部分，上部的绿色基座部分设置了三个等径的光孔，用于固定待加装的附属部件，

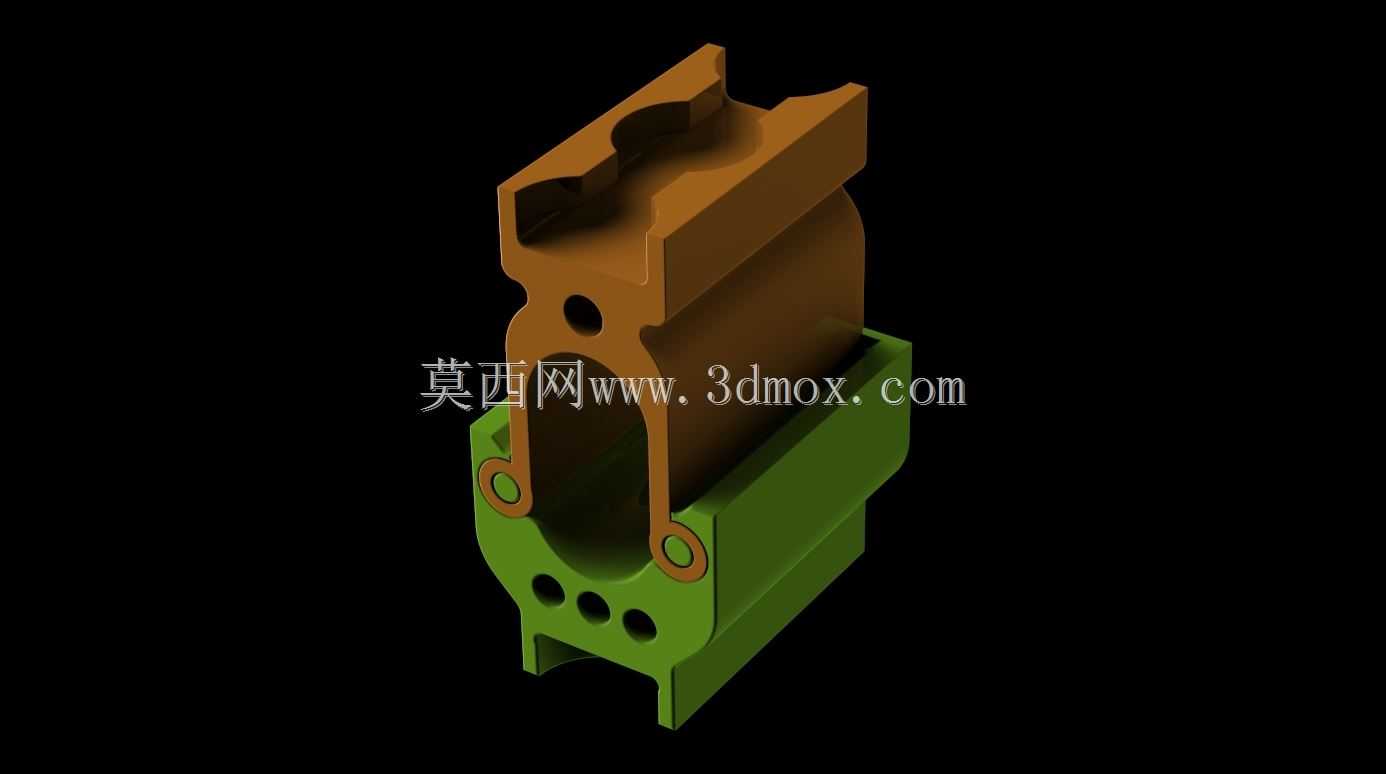

　　孔位的间距与孔径按照常用小型传感器、走线支架、标识牌的安装尺寸做了匹配，基座的内侧做了与常规扶手圆管外径匹配的弧形贴合面，保证夹持时接触面受力均匀，不会出现点接触压伤扶手表面的情况；下部的棕色杠杆压块部分同样设置了与扶手外径贴合的弧形面，压块两侧带安装耳孔，通过销轴与上部基座形成铰接连接，压块的下端做了开口式的施力结构，扳动压块时就能通过杠杆放大作用力，让上下两个弧形面紧紧箍住扶手外壁，实现无损伤夹紧。设计过程中首先考虑了安装边界的适配性，整个夹持件的径向尺寸控制在适配直径25mm到32mm常规圆管扶手的范围，轴向宽度不超过60mm，不会占用过多扶手安装空间，在狭窄的设备通道、楼宇扶手、施工临时护栏上都能顺利安装，

　　不会和相邻的其他构件产生干涉。铰接孔的位置做了反复的受力校核，将自锁临界点设置在常规静态负载的1.5倍位置，保证日常使用中不会因为振动、轻微碰撞出现松脱，压块的扳动角度设置在15度到20度的操作区间，操作人员不需要借助额外工具，徒手就能完成夹紧与松开操作，单人即可完成全部装拆流程，大幅提升现场作业效率。结构上的所有棱角位置都做了R2以上的圆角处理，一方面是避免注塑或者3D打印加工时出现应力集中导致的部件开裂，另一方面也能防止安装作业时尖锐边角划伤操作人员，提升使用安全性。两个版本的结构差异主要在压块的加强筋布局与基座的壁厚分配上，第一版结构侧重轻量化，壁厚均匀控制在2.5mm，适合低负载的标识牌、轻量走线架固定场景；

　　第二版在压块的受力位置增加了纵向加强筋，基座的铰接位置壁厚提升到4mm，整体承重能力提升40%左右，可用于固定小型设备支架、较重的管线排等负载稍高的场景。在实际选型使用时，可根据待固定部件的重量选择对应版本的结构，若现场存在持续振动或者冲击负载，可在铰接销轴位置加装防松卡簧，同时配合扎带穿过基座预留的辅助孔位做二次固定，完全可以满足各类复杂现场的固定需求。这类夹持结构不需要对原有扶手做任何预处理，安装后不会留下永久性损伤，特别适合需要经常调整加装位置、后期需要恢复扶手原貌的应用场景，比如展会临时设施加装、车间生产线临时工位改造、楼宇消防设施临时固定等场景，相比传统的抱箍结构，其杠杆式的操作方式装拆速度提升三倍以上，且不需要拧动多个螺栓，操作门槛更低，不会出现螺栓锈蚀后无法拆卸的问题。
